Colocación del ensamblaje de refrigeración por líquido
del procesador
ADVERTENCIA: Antes de manipular el interior del equipo, lea la información de seguridad que se envía con el
equipo y siga los pasos en
siga las instrucciones que aparecen en
adicional sobre prácticas de seguridad recomendadas, consulte la página principal de cumplimiento de normativas en
www.dell.com/regulatory_compliance.

Procedimiento

PRECAUCIÓN: Una alineación incorrecta del ensamblaje de refrigeración líquida del procesador puede provocar
daños en la placa base y el procesador.
1 Aplique la grasa térmica entre la bomba del ensamblaje de refrigeración líquida del procesador y el procesador.
NOTA: Si vuelve a instalar el procesador y el sistema de refrigeración líquida del procesador originales al mismo
tiempo, puede reutilizar la grasa térmica existente. Si sustituye el procesador o el sistema de refrigeración
líquida del procesador, utilice la grasa térmica incluida en el kit para garantizar la conductividad térmica.
2 Sostenga la bomba del ensamblaje de refrigeración líquida del procesador en una mano y el ventilador de dicho
ensamblaje en la otra.

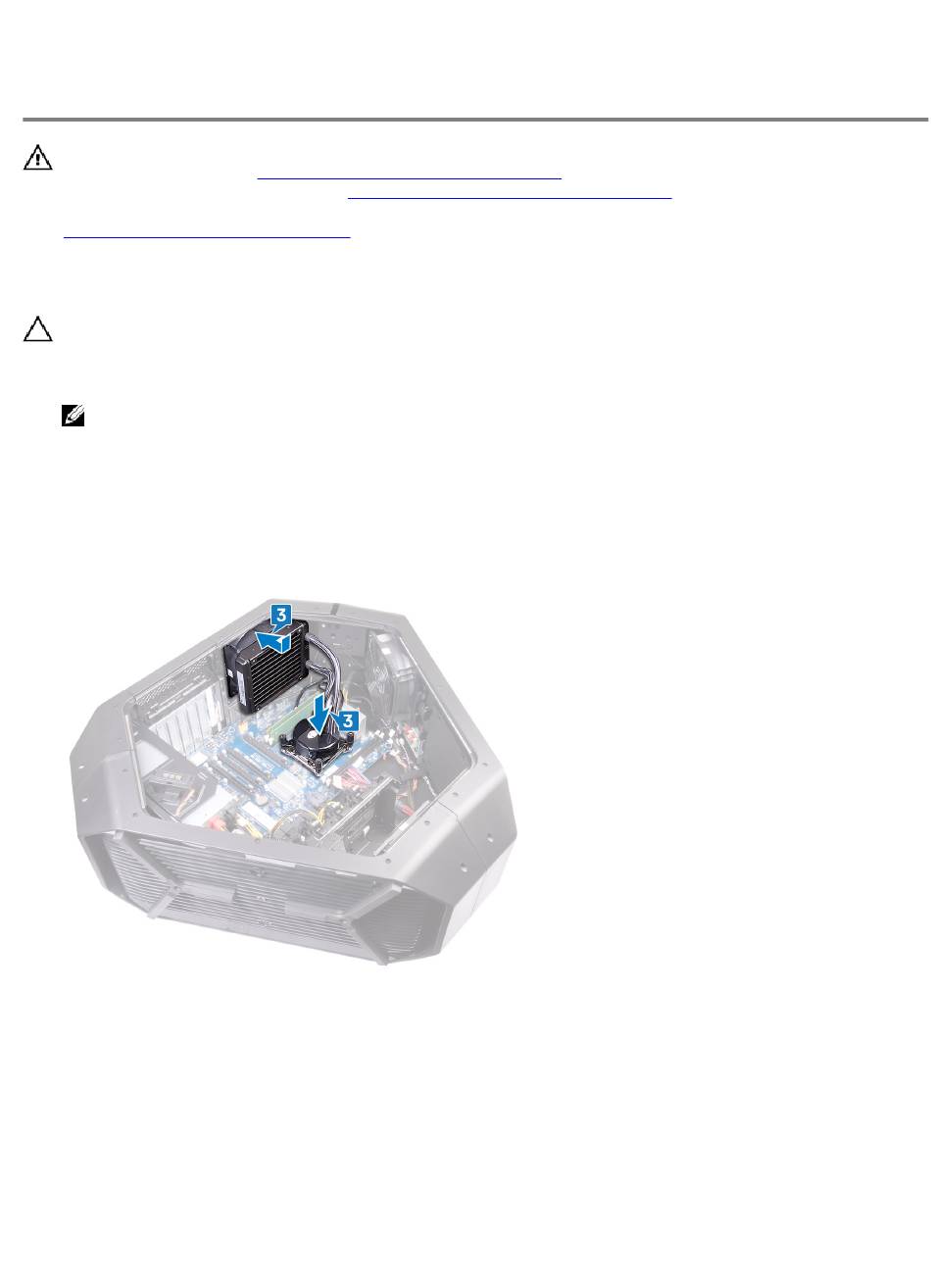

3 Alinee la bomba del ensamblaje de refrigeración líquida del procesador encima del procesador y asiéntela mientras sujeta
el ventilador de dicho ensamblaje fuera del chasis.
4 Conecte el ventilador del ensamblaje de refrigeración líquida del procesador y el cable del ventilador y la bomba a los
conectores de la placa base.
5 Alinee los orificios para tornillos del ventilador del ensamblaje de refrigeración líquida del procesador con los del chasis.
6 Reemplace los cuatro tornillos (#6-32x6) que fijan el ventilador del ensamblaje de enfriamiento líquido del procesador al
chasis.
7 Siguiendo el orden indicado en el ensamblaje de refrigeración del procesador, ajuste los tornillos cautivos que fijan el
ensamblaje de refrigeración líquida a la placa base.
8 Conecte a la placa base el cable del ventilador del ensamblaje de refrigeración líquida del procesador.
