4.
Retire el portafusibles, luego retire los dos fusibles.
5.
Inserte dos fusibles de repuesto en el portafusibles
(Figura 87).
NOTA:
Use el fusible de repuesto N/P 70011:
Fusible, 1,0 A 250 V SB 5 x 20 mm.
NOTA:
Cerciórese de los valores marcados en los
nuevos fusibles antes de instalarlos. El
instrumento ajusta automáticamente los
voltajes entre 100 V CA y 240 V CA, pero se
deben instalar los fusibles con la capacidad
nominal correcta.

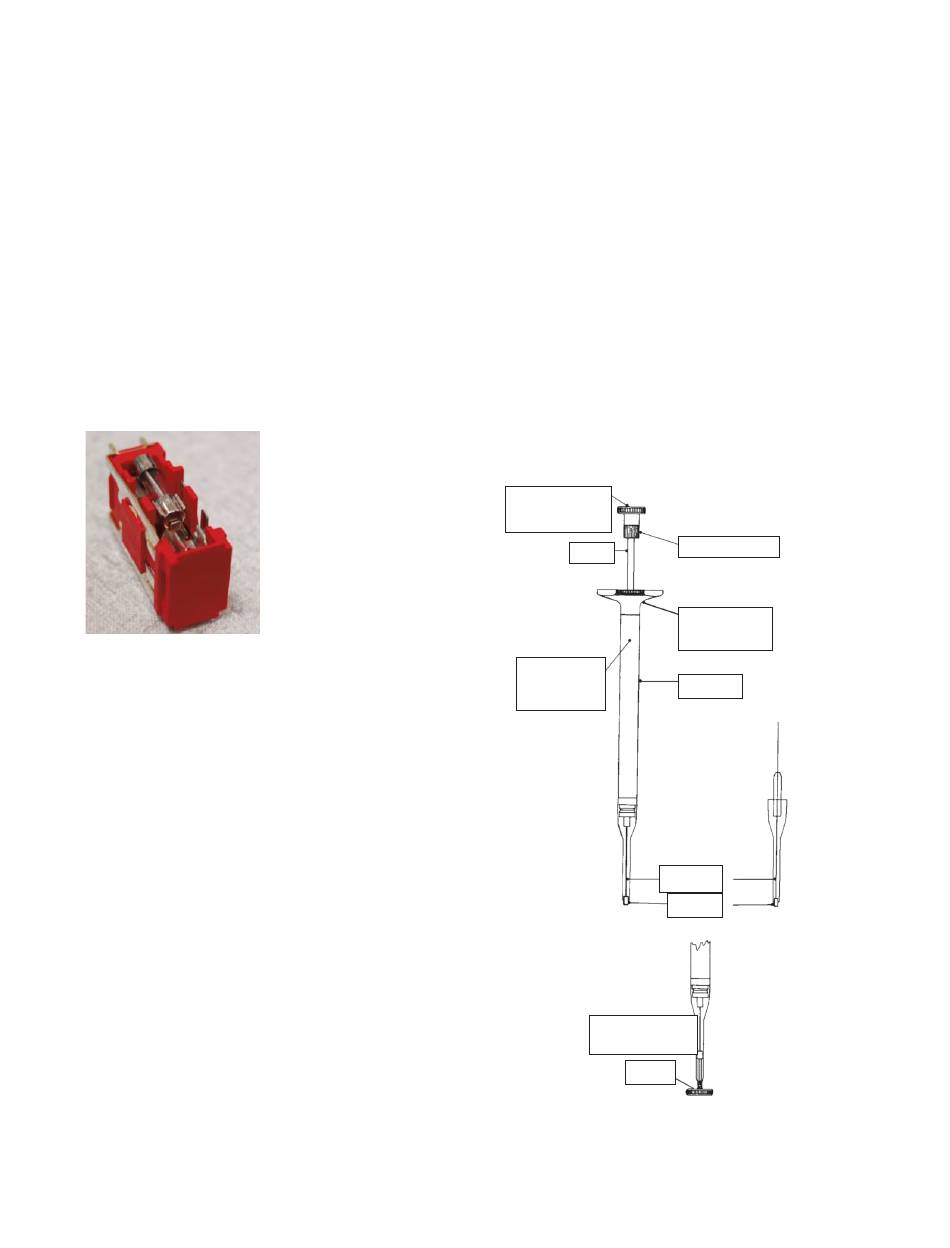

Figura 87: Fusibles en el portafusibles
6.
Vuelva a colocar el portafusibles en la parte posterior
del instrumento.
7.
Cierre la puerta del portafusibles.
8.
Vuelva a conectar el cable de alimentación a la
unidad Osmo1 y enchúfelo en una toma de corriente.
9.
Encienda la unidad Osmo1.
Capítulo 8 Mantenimiento y resolución deproblemas
Recambio y verificación del pistón del émbolo del
tomamuestras
Para asegurar el correcto funcionamiento del
instrumento, debe sustituir el émbolo del tomamuestras
cada 500 pruebas (o cada vez que vacíe un Kit de
análisis de micromuestras).
NOTA:
Se incluye un émbolo del tomamuestras con cada
Kit de análisis de micromuestras.
Si no se sustituye el émbolo, podría verse afectada la
exactitud y reproducibilidad del instrumento.
NOTA:
Consulte la Figura 88 cuando complete el
procedimiento de sustitución del émbolo del
tomamuestras.
Calibre y llave
de calibración
Eje
Acceso a
tornillo de
calibración
Puntas del
tomamuestras
Llave
Figura 88: Émbolo del tomamuestras
Manual de usuario del microsmómetro Osmo1® para una sola muestra
Pulsador
Agarre para
los dedos
Cuerpo
Pistón
Punta
57
