Estabilizador Micro-Touch®
CONFIGURAÇÃO DO ESTABILIZADOR MICRO-TOUCH
1. Solte todos os botões giratórios e alavancas no suporte da mesa antes de remover o suporte de transporte. Segure os grampos do trilho e deslize o
aparelho inteiro para a posição na extremidade da mesa. Trave os grampos do trilho na mesa apertando suas alavancas dos dois lados a uma
distância semelhante da extremidade dos trilhos. Posicione a barra transversal na distância desejada da extremidade da mesa para evitar qualquer
interferência nos mecanismos da mesa e aperte os dois botões giratórios de posicionamento da barra transversal para prender.
AVISO
Este sistema consiste em uma barra transversal com grampos de trilho conectados e placa de montagem articulada para o estabilizador. Os
n
grampos do trilho foram projetados para encaixar nos trilhos laterais retangulares das mesas de operação e cistoscopia de tamanho padrão.

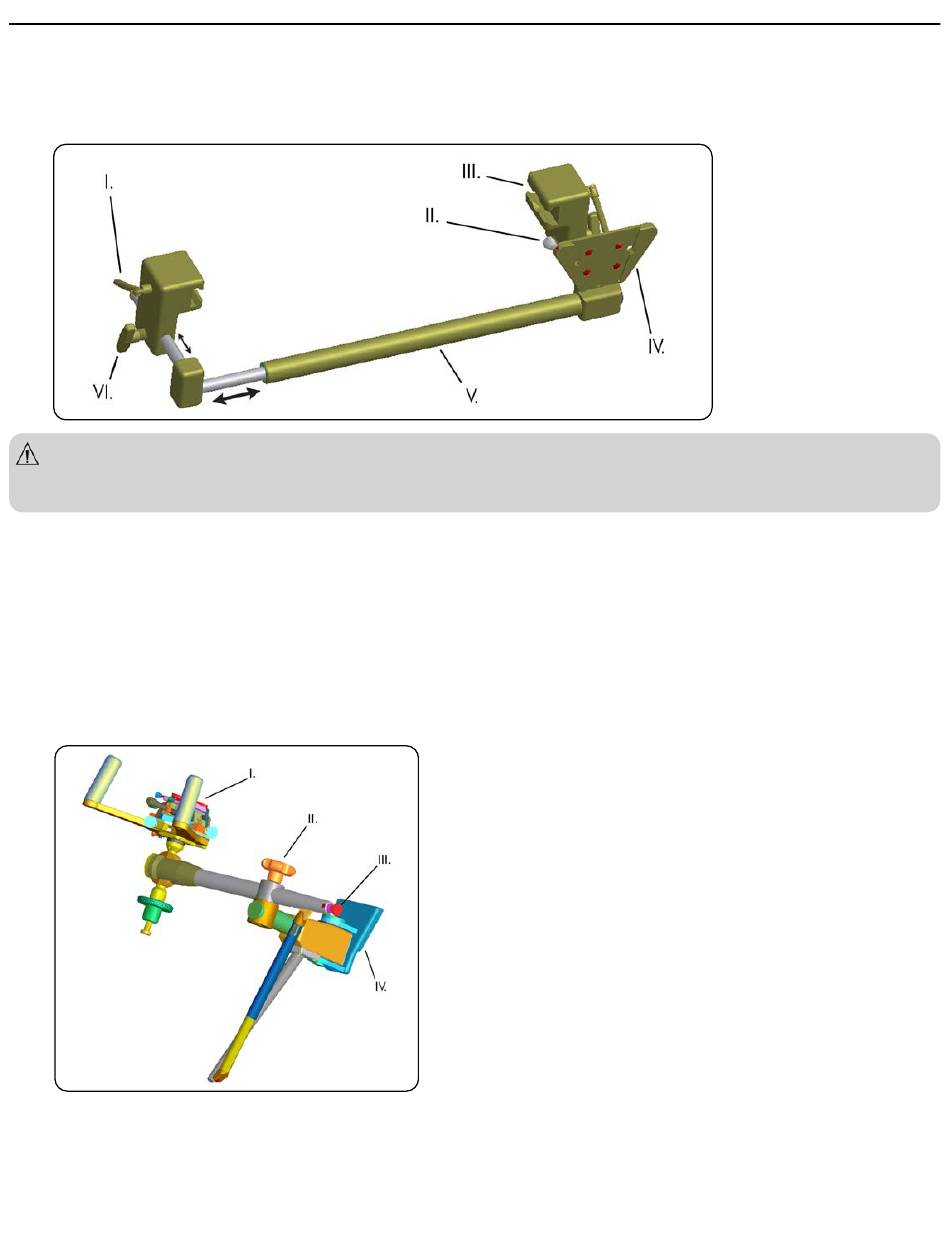

I. Alavancas do grampo do trilho
II. Botão giratório de conexão rápida do estabilizador
III. Grampo do trilho
IV. Placa de montagem do estabilizador
V. Barra transversal
VI. Botões giratórios de posicionamento da barra transversal
2. Remova o estabilizador do suporte de transporte. Fixe a placa de montagem articulada à placa de montagem do estabilizador de acoplamento no
suporte da mesa. Prenda com o botão giratório de conexão rápida do estabilizador. Solte o botão giratório de controle de travamento e posicione
manualmente o mecanismo de ajuste fino (FAM) em uma posição conveniente para facilitar o posicionamento dos controles de ajuste fino e a
fixação do stepper. Aperte o botão giratório de controle de travamento para fixar.
®
(MONTAGEM EM MESA BILATERAL)
I. Mecanismo de ajuste fino (FAM)
II. Botão giratório de controle de travamento
III. Botão giratório de ajuste de peso
IV. Placa de montagem articulada
