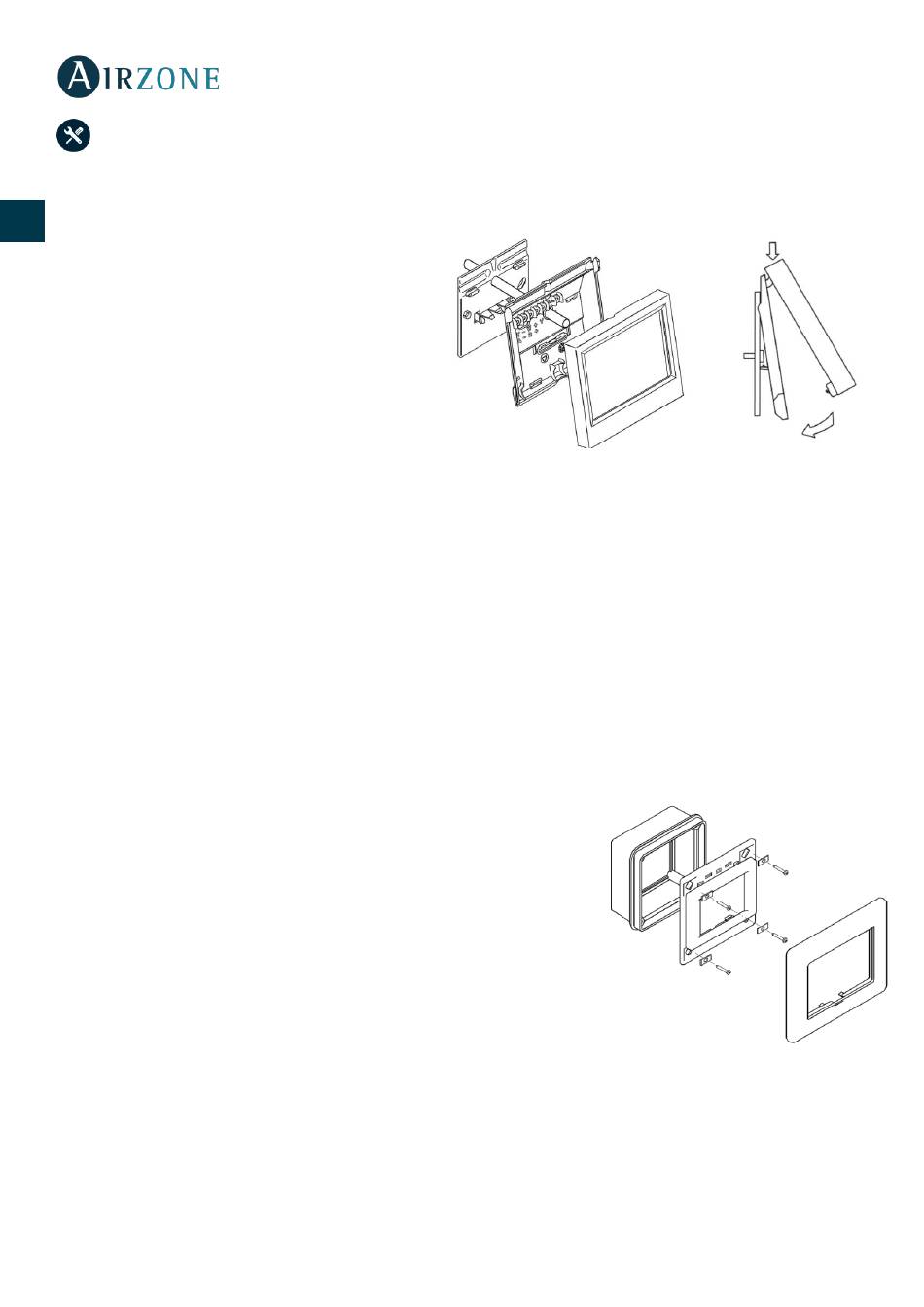

MONTAJE

El controlador Supermaestro está disponible para montaje en superficie (AZX6CSMASTERS) o empotrado
(AZX6CSMASTERE).
ES
Montaje en superficie
 Separe la parte trasera del termostato
EN
del soporte de pared.
FR
 Fije el soporte directamente en la pared
o mediante fijación
IT
mecanismos.
 Coloque la parte trasera sobre el soporte
PT
ya fijado pasando el cable por el orificio.
Asegúrese que queda fijada por las
DE
pestañas del soporte. Realice las conexiones necesarias.
 Coloque el display sobre la parte trasera.
Montaje empotrado
El controlador Supermaestro empotrado instala en la pared en cajas de registro de 100x100 atornilladas.
Las cajas de montaje compatibles son:
- Solera 362 (100x100 mm)
- Jangar 2174 (100x100 mm)
- IDE CT110 (100x100 mm)
- Fematel Ct35 (100x100 mm)
Para su montaje siga los siguientes pasos:
 Retire el premarco del display del resto del conjunto y realice
las conexiones pertinentes.
 Utilice las arandelas y tornillos para fijar el display en la caja
empotrada.
 Coloque nuevamente el premarco. Asegúrese de que queda
fijado correctamente.
6
