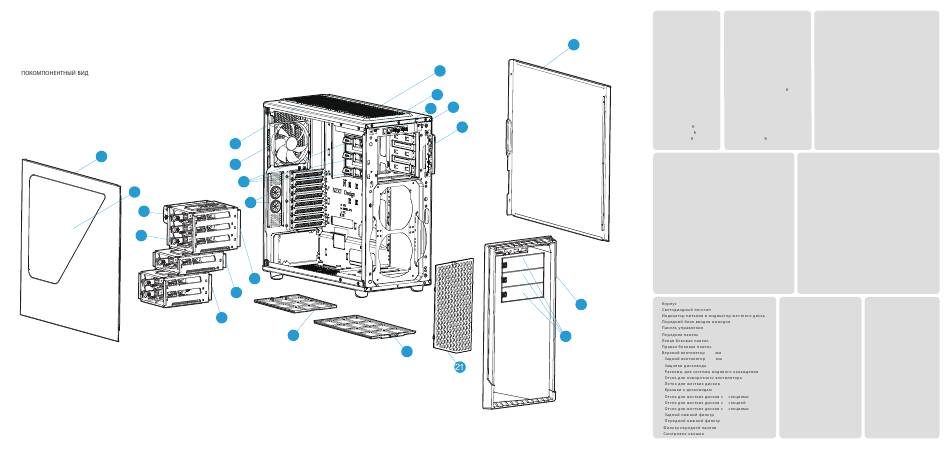

EXPLODED VIEW
EXPLOSIONSDARSTELLUNG
VISTA DETALLADA
VUE ÉCLATÉE
VISUALIZAÇÃO DESTACADA
部件分解图
展開図
7
22
13
14
2
9
10
11
12
16
17
18
19
8
1
2
3
4
5
6
15
20
3
1. Source 530 Body
1. Source 530-Gehäuse
1. Estructura de Source 530
2. NZXT logo LED
2. NZXT-Logo-LED
2. LED del logotipo de NZXT
3. Power LED & HDD LED
3. Betriebs-LED & Festplatten-LED
3. LED de alimentación y LED de unidad de disco duro
4. Front I/O module
4. Vorderes I/O-Modul
4. Módulo de E/S frontal
5. Control panel
5. Bedienfeld
5. Panel de control
6. Front panel
6. Frontblende
6. Panel frontal
7. Left side panel
7. Linke Blende
7. Panel lateral izquierdo
8. Right side panel
8. Rechte Blende
8. Panel lateral derecho
9. Top 120mm fan
9. Oberer 120-mm-Lüfter
9. Ventilador superior de 120 mm
10. Rear 120mm fan
10. Hinterer 120-mm-Lüfter
10. Ventilador posterior de 120 mm
11. 5.25 drive latches
11. 5,25-Laufwerkverriegelungen
11. Cierres de la unidad de 5,25"
12. Watercooling slots
12. Schlitze für Wasserkühlung
12. Ranuras para refrigeración por agua
13. Pivot fan cage
13. Schwenkbarer Lüfterkä g
13. Armazón de ventilador giratorio
14. HDD tray
14. Festplatteneinschub
14. Bandeja para unidades de disco duro
15. 5.25 drive covers
15. 5,25-Zoll-Laufwerksabdeckungen
15. Tapas de unidades de 5,25"
16. 3Bay HDD cage
16. Festplattenhalter, 3 Schächte
16. Carcasa de unidad de disco duro de 3 bahías
17. 1Bay HDD cage
17. Festplattenhalter, 1 Schacht
17. Carcasa de unidad de disco duro de 1 bahía
18. 2Bay HDD cage
18. Festplattenhalter, 2 Schächte
18. Carcasa para unidad de disco duro de 2 bahías
19. Bottom rear lter
19. Unterer hinterer Filter
19. Filtro inferior posterior
20. Bottom front lter
20. Unterer vorderer Filter
20. Filtro frontal inferior
21. Front panel lter
21. Frontblenden lter
21. Filtro del panel frontal
22. Clear side window
22. Durchsichtiges Seitenfenster
22. Ventana lateral transparente
1. Châssis Source 530
1. Estrutura da caixa Source 530
2. LED logo NZXT
2. LED de logótipo NZXT
3. LED d'alimentation & LED HDD
3. LED de alimentação e LED de HDD
4. Module E/S avant
4. Módulo de E/S frontal
5. Panneau de contrôle
5. Painel de controlo
6. Panneau avant
6. Painel frontal
7. Panneau latéral gauche
7. Painel do lado esquerdo
8. Panneau latéral droit
8. Painel do lado direito
9. Ventilateur supérieur de 120mm
9. Ventoinha superior de 120 mm
10. Ventilateur arrière de 120mm
10. Ventoinha traseira de 120 mm
11. Verrouillage de disque 5,25"
11. Fixações de unidade de 5,25"
12. Fentes de refroidissement par eau
12. Ranhuras de refrigeração a água
13. Cage de ventilateur pivot
13. Caixa de ventoinha rotativa
14. Plateau pour HDD
14. Tabuleiro do HDD
15. Caches pour lecteurs 5,25
15. Tampas para unidade de 5,25 polegadas
16. Cage de disque dur 3Bay
16. Compartimento para 3 unidades de disco rígido
17. Cage de disque dur 1Bay
17. Compartimento para 1 unidade de disco rígido
18. Cage de disque dur 2Bay
18. Compartimento para 2 unidades de disco rígido
19. Filtre arrière sur le dessous
19. Filtro na parte inferior posterior
20. Filtre avant sur le dessous
20. Filtro na parte inferior frontal
21. Filtre pour panneau avant
21. Filtro do painel frontal
22. Fenêtre transparente latérale
22. Janela lateral transparente
1. Source 530 机身
1.
Source 530
2. NZXT 标志 LED
2.
NZXT
3. 电源 LED 和硬盘 LED
3.
4. 前面 I/O 模块
4.
/
5. 控制面板
5.
6. 前面板
6.
7. 左面板
7.
8. 右面板
8.
9. 后面 120mm 风扇
9.
120
10. 上面 120mm 风扇
10.
120
11. 5.25 驱动器插销
11.
5,25''
12. 水冷插槽
12.
13. 转动风扇罩
13.
14. 硬盘架
14.
15. 5.25 驱动器盖
15.
5,25
16. 3槽 HDD 硬盘盒
16.
3
17. 1槽 HDD 硬盘盒
17.
1
18. 2槽 HDD 硬盘盒
18.
2
19.
19. 后底部滤网
20. 前底部滤网
20.
21. 前面板滤网
21.
22. 透明侧面窗口
22.
1. SOURCE ５３０ 本体
2. NZXT ロゴLED
3. パワーLED＆HDD LED
4. 前面I/Oモデュール
5. コントロールパネル
6. フロントパネル
7. 左サイドパネル
8. 右サイドパネルl
9. 背面 120mmファン
10.上面 120mmファン
11. ５． ２５ドライブラッチ
12. 水冷用スロッ ト
13. 可動式ファンケージ
14. HDD用トレイ
15. ５． ２５"ベイカバー
16. ３ベイＨＤＤケージ
17. １ベイＨＤＤケージ
18. ２ベイＨＤＤケージ
19. 底部背面フィルター
20. 底部前面フィルター
21.フロントパネルフィルター
22.クリアサイドウインドウ
