Fase 5: Cablaggio del link QS

AVVERTENZA! Pericolo di folgorazione. Può comportare
gravi lesioni o morte. NON COLLEGARE FILI SOTTO
TENSIONE! Prima di procedere al cablaggio o alla
manutenzione dell'alimentazione dell'Energi Savr NodeT
con EcoSystemR, rimuovere la tensione tramite l'interruttore
automatico.
I pulsanti e i LED sul lato frontale dell'unità vengono utilizzati
per l'individuazione e la risoluzione dei problemi. Se per
accedere a tali pulsanti e LED vi è il rischio di contatto con fili
esposti, tale operazione dovrà essere eseguita da un tecnico
qualificato in conformità alle normative locali applicabili.
Per le comunicazioni sul sistema QS, viene utilizzato il cablaggio
PELV (bassa tensione). Osservare tutte le normative elettriche
locali e nazionali quando si eseguono i collegamenti PELV
e delle linee a tensione di rete.
Lunghezza
max. link QS Sezione del filo
Alimentazione (morsetti 1 e 2):
1 doppino, sezione 1,0 mm
Inferiore
Dati (morsetti 3 e 4): 1 doppino
a 153 m
intrecciato e schermato*,
sezione 0,5 mm
Alimentazione (morsetti 1 e 2):
1 doppino, sezione 4,0 mm
da 153 m
Dati (morsetti 3 e 4): 1 doppino
a 610 m
intrecciato e schermato*,
sezione 0,5 mm
* Cavo solo dati alternativo: Utilizzare un cavo per link dati approvati
(0,5 mm intrecciato/schermato) Belden, modello n. 9461.
2
Un sistema QS supporta fino a 100 zone e 100 dispositivi.
L'unità Energi Savr NodeT con EcoSystemR occupa 1 posizione
per dispositivi e fino a 32 posizioni per zone.

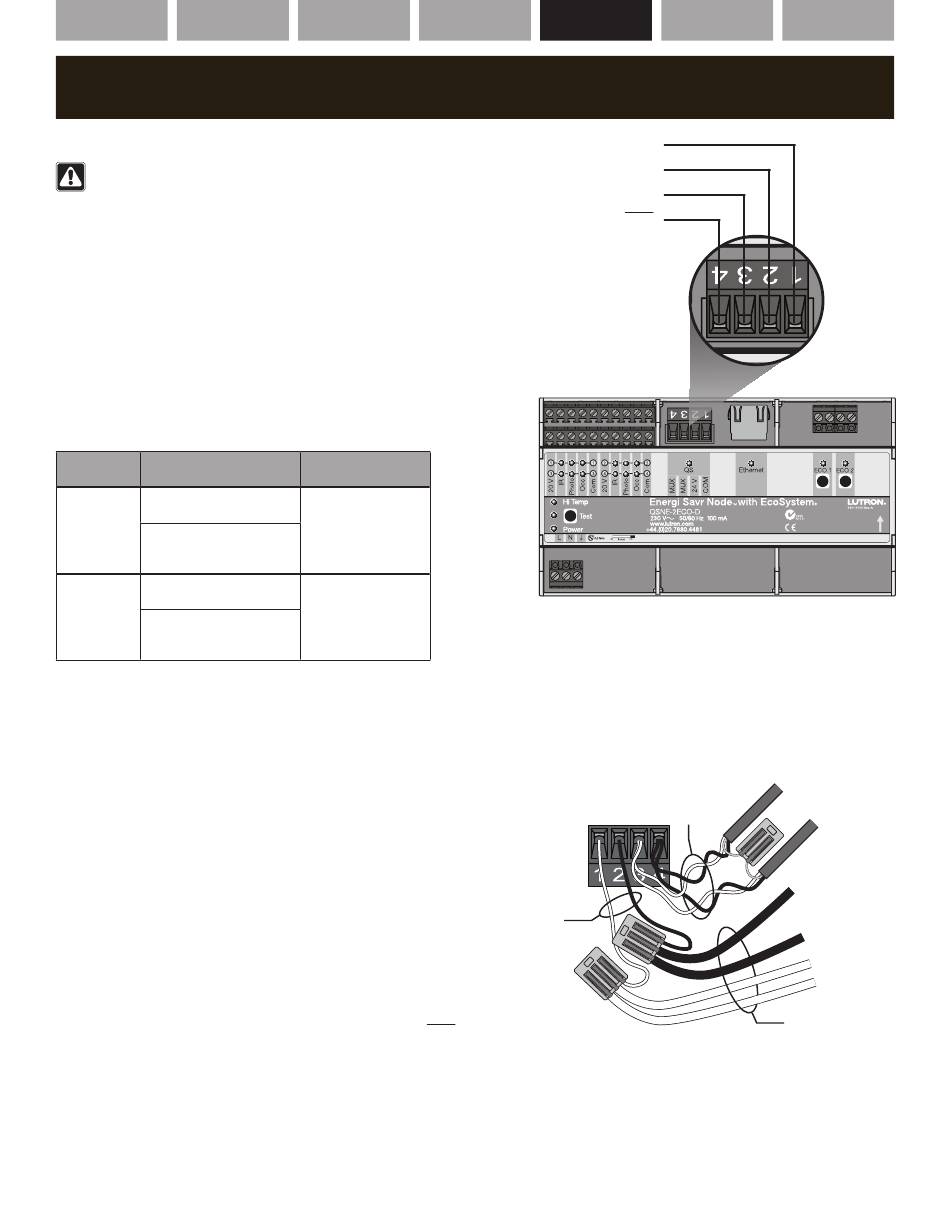

Per il cablaggio del link QS, vedere lo schema sulla destra.
1. Collegare i morsetti 1, 3 e 4 a tutte le unità Energi Savr NodeT
con EcoSystemR.
2. Ogni unità Energi Savr NodeT con EcoSystemR è dotata di una
propria alimentazione.
3. Terminare il collegamento del morsetto 2 (alimentazione 24 V-)
in modo che ogni unità alimenti un massimo di 3 PDU
(unità alimentate direttamente). Ogni dispositivo QS deve
essere alimentato solo da un'unità Energi Savr NodeT con
EcoSystemR (vedere lo schema a pagina 8).
NOTA: per collegare altri tastierini, utilizzare un alimentatore
a parte (24 V-). Occorre inoltre collegare solo COM, MUX, MUX
ai tastierini collegati all Energi Savr NodeT con EcoSystemR.
4. I cavi possono essere collegati in serie o in serie-parallelo.
I calcoli relativi al fabbisogno di potenza non sono necessari per
i sensori wireless o quelli collegati direttamente all'Energi Savr
NodeT con EcoSystemR.
Energi Savr NodeT con EcoSystemR - Guida all'installazione
English
Français
con EcoSystemR
TM
Disponibile da Lutron
in un unico cavo:
GRX-CBL-346S
2
(non-plenum)
GRX-PCBL-346S
(plenum)
2
GRX-CBL-46L
2
(non-plenum)
GRX-PCBL-46L
(plenum)
2
Português Italiano
|
Guida all'intallazione
Cablaggio Link QS
• da 0,5 mm a 4,0 mm
2 2
• Lunghezza del
rivestimento
da togliere: 8,0 mm
• Coppia: 0,5 N m
•
Collegamenti ai morsetti del link QS
Ogni morsetto del link QS può collegare solo due fili con sezione
1,0 mm . Non è possibile introdurre due conduttori da 4,0 mm
2
(es. GRX-CBL-46L). Collegare come mostrato in figura utilizzando
gli appostiti connettori.
Singolo,
da 0,5 mm
2
a 4,0 mm
2
ciascuno
Deutsch
COM
24 V
MUX
MUX
Due 1,0 mm
2
ciascuno
4,0 mm
ciascuno
中文
2
2
Lutron 55
|
®
