Conjunto De Abrazadera De Sillín
1. Aplique Loctite® 242 (azul) en las roscas de los tornillos de la abrazadera.
2. Asegúrese de que la cabeza de la tija del sillín esté limpia y seca. No aplique grasa.
NOTA: la cabeza del sillín está pegada en su sitio. No intente quitarla o ajustarla.

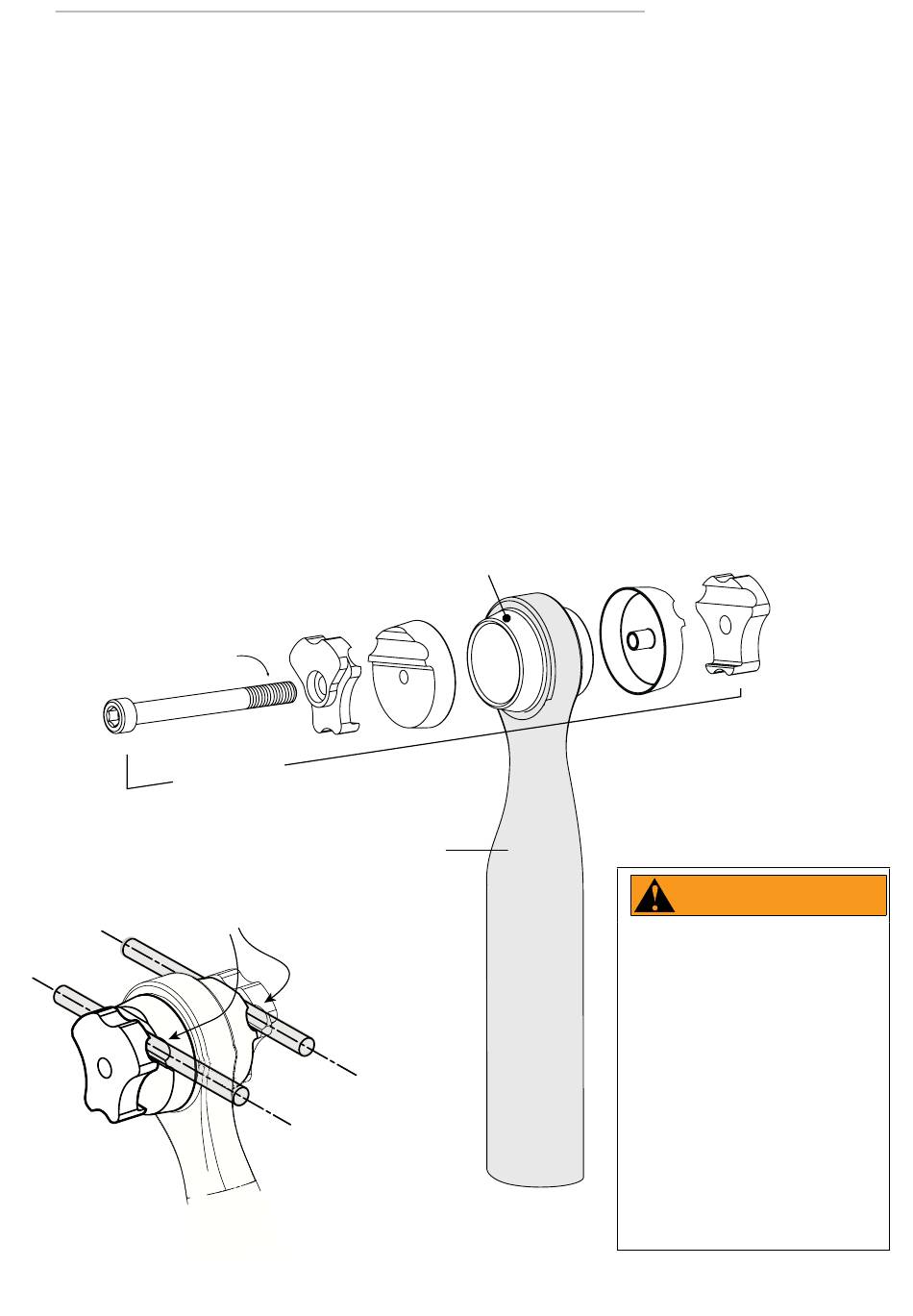

3. Monte las piezas como se muestra arriba.
4. Instale el sillín de forma que sus raíles queden colocados en las ranuras situadas entre las
abrazaderas interiores y exteriores.
5. Use una llave dinamométrica para apretar la abrazadera del sillín con 9-12 Nm.
NO APLIQUE GRASA A LAS PIEZAS
DE LA ABRAZADERA DEL SILLÍN
M6X50
TORNILLO DE
ABRAZADERA
Loctite® 242 (blue)
9 - 12 Nm
KP096/
Raíles del sillín alineados con las ranuras
interna s y externas de la fijación.
CORRECTO
OUTER
CLAMP
ABRAZADERA
INTERIOR
TIJA DEL
SILLÍN
Raíles del sillín
CABEZA DE LA TIJA DEL SILLÍN
ABRAZADERA
INTERIOR
69
123952.PDF
ABRAZADERA
EXTERIOR
ROSCADA
Loctite® 242
(blue)
ADVERTENCIA
La alineación incorrecta de la fijación
del sillín puede provocar el movimiento
inesperado del mismo durante la
conducción. Al ajustar el ángulo del sillín
de su Synapse Carbon asegúrese de que
los raíles están alineados con las ranuras
interior y exterior de la fijación a ambos
lados del sillín. Si necesita ayuda, acuda a
su tienda Cannondale.
PEDE SUFRIR LESIONES GRAVES, QUE
PUEDEN PROVOCARLE PARÁLISIS O
INCLUSO LA MUERTE SI IGNORA ESTA
ADVERTENCIA.
