TS52PRO Test Set
Guía de uso
Coloque la cubierta de la batería en el teléfono de
5
prueba y ajuste firmemente los cuatro tornillos. No
los ajuste excesivamente. Los tornillos de la puerta
de la batería se deben ajustar hasta un máximo de
0,904 N-m u 8 pulg.-libra.

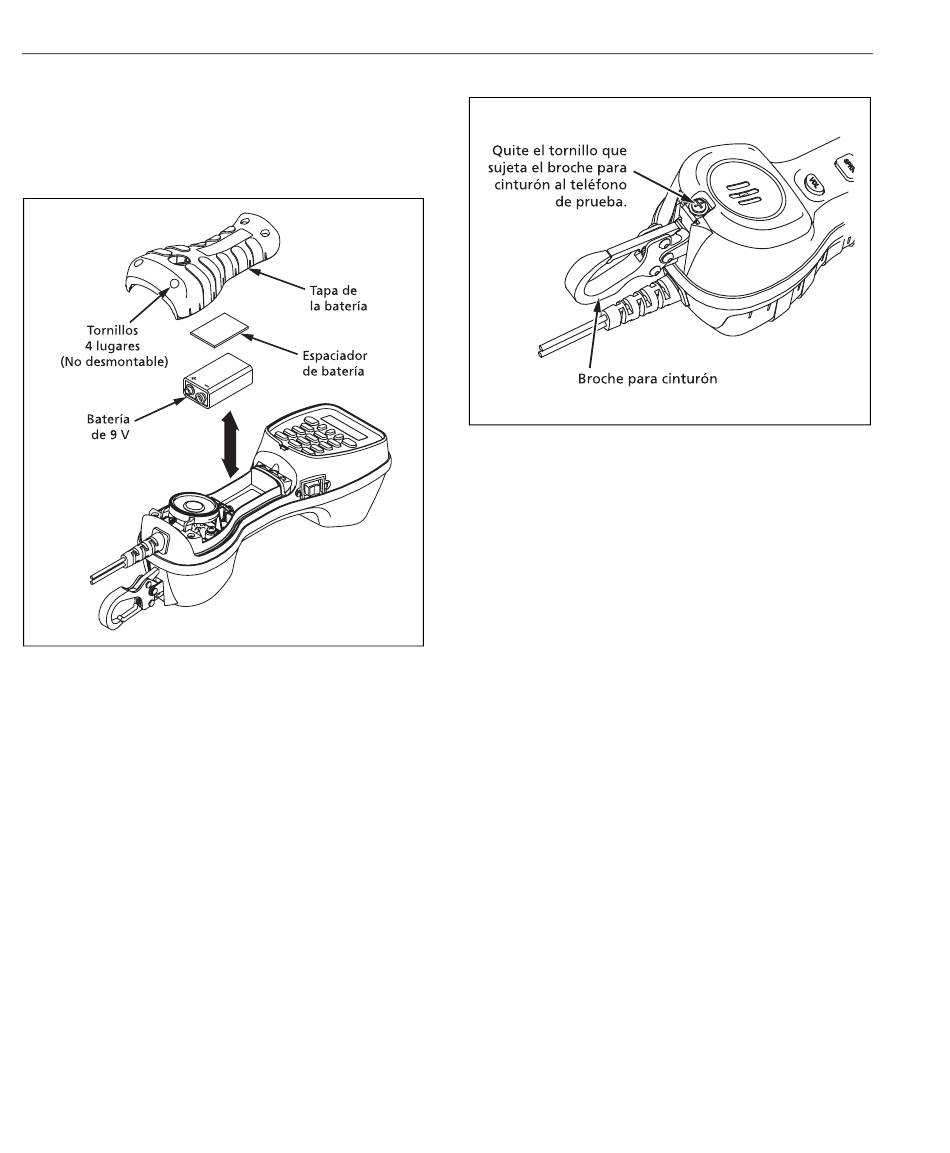

Figura 4. Reemplazo de la batería
Cambio o reubicación del broche
para cinturón
Vea Figura 5.
En caso de daño o desgaste, el broche para cinturón se
puede reemplazar en el campo. También se puede
reubicar en uno de dos lugares. Para encargar un broche
para cinturón de repuesto, comuníquese con el
distribuidor local autorizado de Fluke Networks.
Para cambiar el conjunto de gancho para cinturón:
Con un destornillador Phillips, retire el tornillo que
1
sujeta el broche para cinturón al gabinete del
teléfono de prueba.
Quite el broche para cinturón y reemplácelo por
2
uno nuevo. Ajuste el broche para cinturón al
gabinete del teléfono de prueba con el
tornillo original.
20
Figura 5. Cambio del broche gancho para cinturón
Para modificar la posición del broche para cinturón:
En la ranura no utilizada del broche para cinturón,
1
utilice un destornillador Phillips para retirar el
tornillo que sujeta el inserto plástico a la caja, y
luego retire el inserto plástico.
Con un destornillador Phillips, retire el tornillo que
2
sujeta el broche para cinturón al gabinete del
teléfono de prueba y retire el broche para cinturón.
ezx04.eps
Deslice el broche para cinturón en la ranura de la
3
ubicación previamente no utilizada, y fíjelo al
gabinete con uno de los tornillos de cabeza Phillips.
Deslice el inserto plástico en la ranura del broche
4
para cinturón que no se está usando, y fíjelo con el
tornillo restante de cabeza Phillips.
Reemplazo del cable de línea
El usuario puede cambiar el cable de línea si está gastado
o dañado. Para obtener un cable de línea de repuesto,
comuníquese con el distribuidor local autorizado de
Fluke Networks.
Lea todas las instrucciones y entienda los
posibles riesgos para el usuario final si las
reparaciones no se realizan correctamente.
Antes de realizar esta tarea de mantenimiento
desconecte las pinzas del teléfono de prueba
de cualquier conexión metálica.
W
Advertencia
ezx05.eps
