fr
6 Installation et raccordement
électrique
6.1

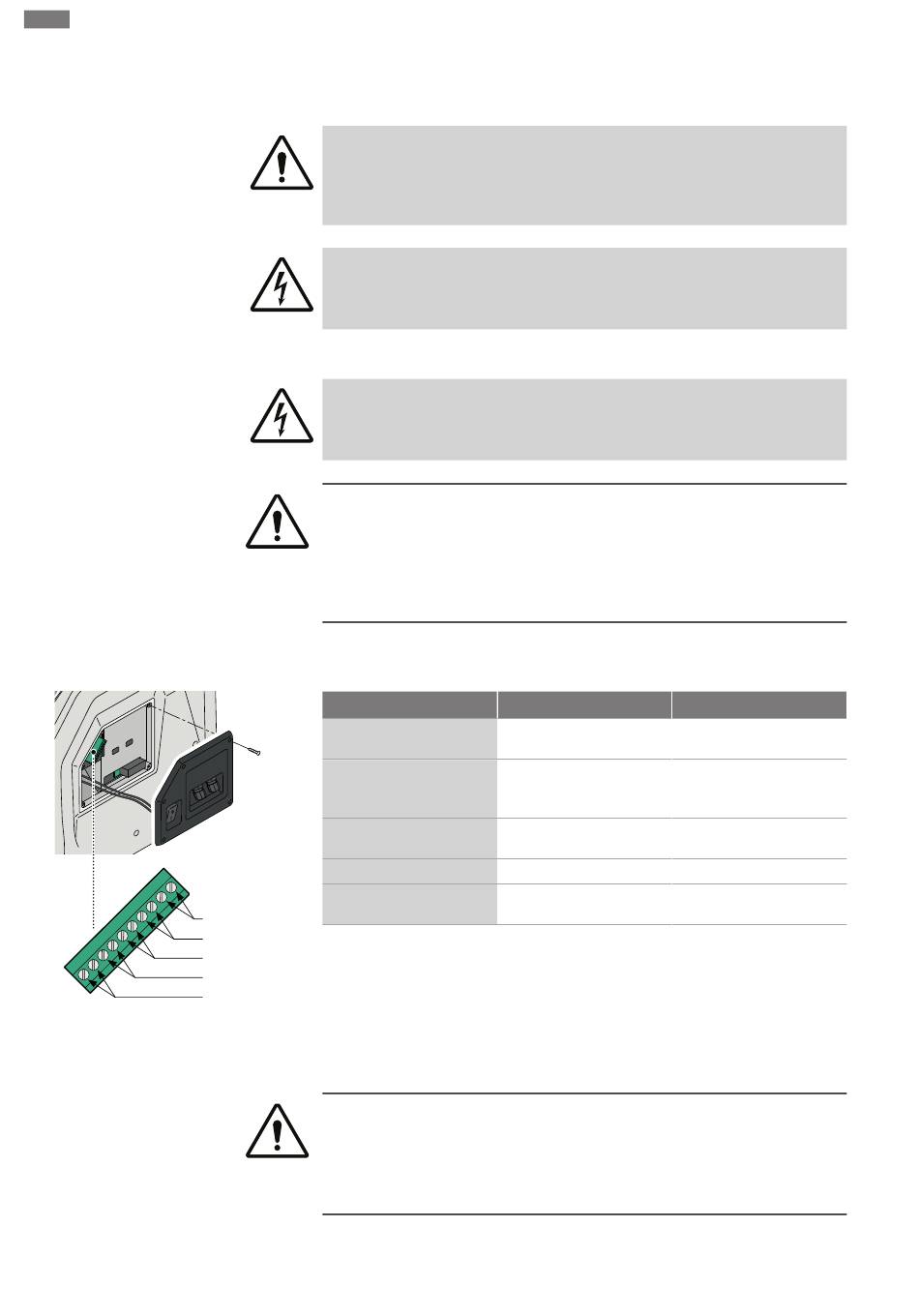

Connexion de la carte d'extension

7

Montage

40
Installation et raccordement électrique
Conformément aux prescriptions en vigueur, l'installation et le raccordement élec-
trique doivent être assurés exclusivement par du personnel agréé !
AVERTISSEMENT
Blessures corporelles
La réglementation en vigueur régissant la prévention des accidents doit être respec-
tée.
AVERTISSEMENT
Risque de choc électrique
Les dangers provoqués par l'énergie électrique doivent être écartés.
AVERTISSEMENT
Risque de choc électrique.
Les dangers provoqués par l'énergie électrique doivent être écartés.
ATTENTION
Risque de dommage matériel
Tout dispositif connecté à la carte d'extension doit être sous très basse tension de
sécurité (SELV).
Ne tirez pas les câbles électriques connectés à l'interrupteur général lorsque vous re-
tirez le couvercle.
ƒ
Dévisser et enlever les vis de fixation du couvercle.
ƒ
Retirer partiellement le couvercle pour accéder au bornier de la carte d'extension.
Légende bornier
9-10
7-8 0 V
5-6
3-4 OUTPUT
1-2 INPUT
ATTENTION
Rique de dommages matériels
Positionner le produit horizontalement et de niveau.
Installer le produit dans un endroit sec, bien aéré et à l'abri du gel. Le produit n'est
pas conçu pour une utilisation extérieure.
Entrée (Input)
1-2
Sortie (Output)
3-4
5-6
7-8
9-10
SIGNAL DE NIVEAU - pon-
ter en l'absence de signal
SIGNAL D'ALARME - max
0,3 A @ 230 Va.c. / 1A @
30 Vd.c
Non connecté - Ne pas uti-
liser
0 V Non connecté
Non connecté - Ne pas uti-
liser
