2. Conexión
La conexión de nuestra interfaz con el sistema Aquarea puede variar en función del modelo de
Aquarea de que disponga. A continuación se muestra un esquema para el sistema Monobloc y
posteriormente para el sistema Bibloc. Por favor, utilice los cables proporcionados por Panasonic
y los incluidos en el contenido de nuestra caja para llevar a cabo el proceso de conexión.
La conexión de nuestra interfaz con el bus KNX se realiza a través del conector estándar para el
bus KNX, también incluido con la interfaz.

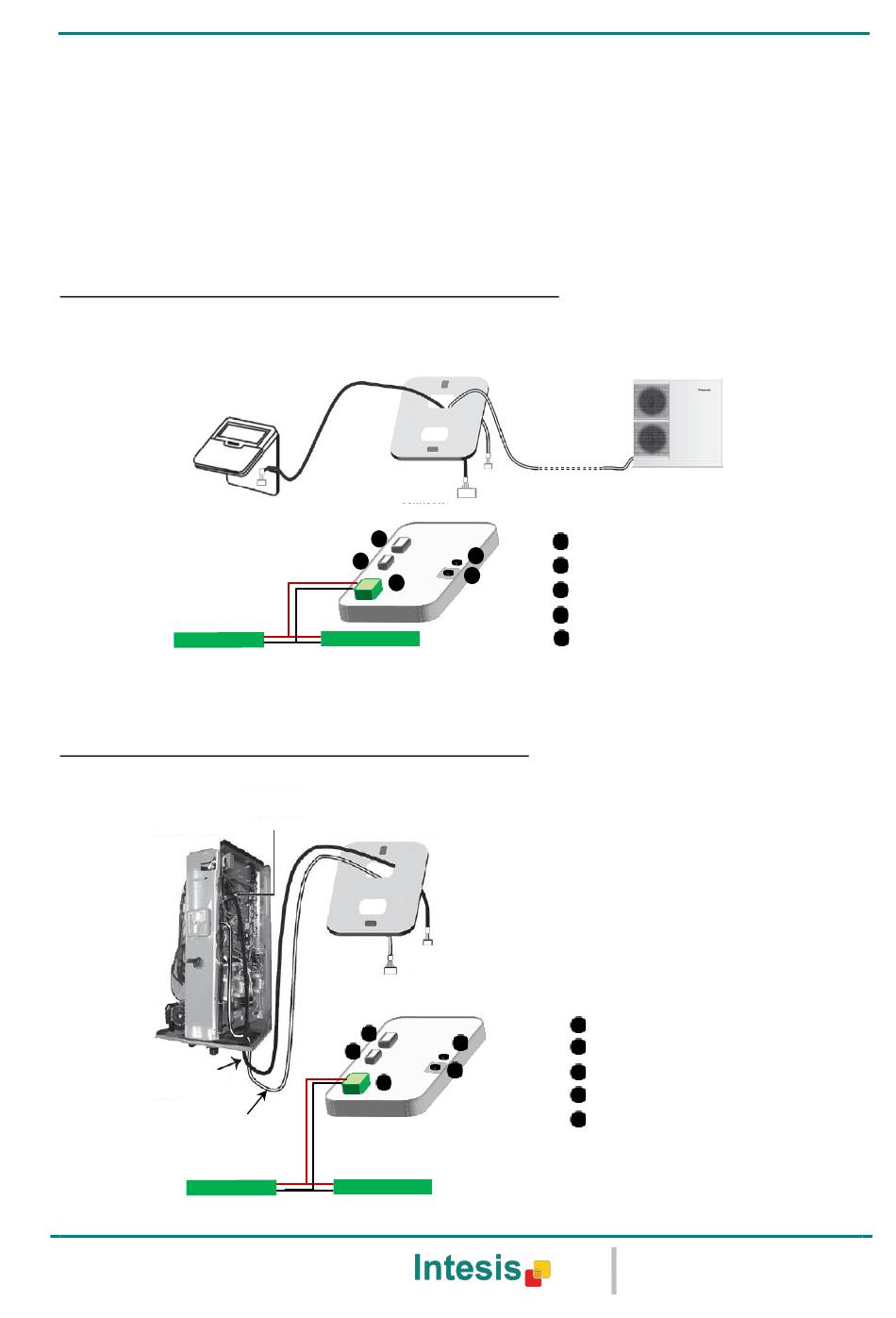

Diagrama de conexiones para sistemas Aquarea Monobloc:
Panel de control
KNX TP-1
(Bus EIB)
Diagrama de conexiones para sistemas Aquarea Bibloc:
Unidad
Interior
Cable
suministrado
Cable de Panasonic
KNX TP-1
(Bus EIB)
© Intesis Software S.L. – Todos los derechos reservados
Esta información puede estar sujeta a cambios sin prevo aviso.
®
IntesisBox es una marca registrada de Intesis Software, S.L.
Cable
suministrado
Al con. K2
1
2
3
Conector CN-Remote
Al con. K2
1
2
3
Cable de
Panasonic
Al con. K1
Conector K2
1
4
2
Conector K1
5
3
Conector KNX
4 LED de Programación KNX
5
Botón de Programación KNX
Al con. K1
Conector K2
1
4
Conector K1
2
5
Conector KNX
3
4
LED de Programación KNX
5
Botón de Programación KNX
