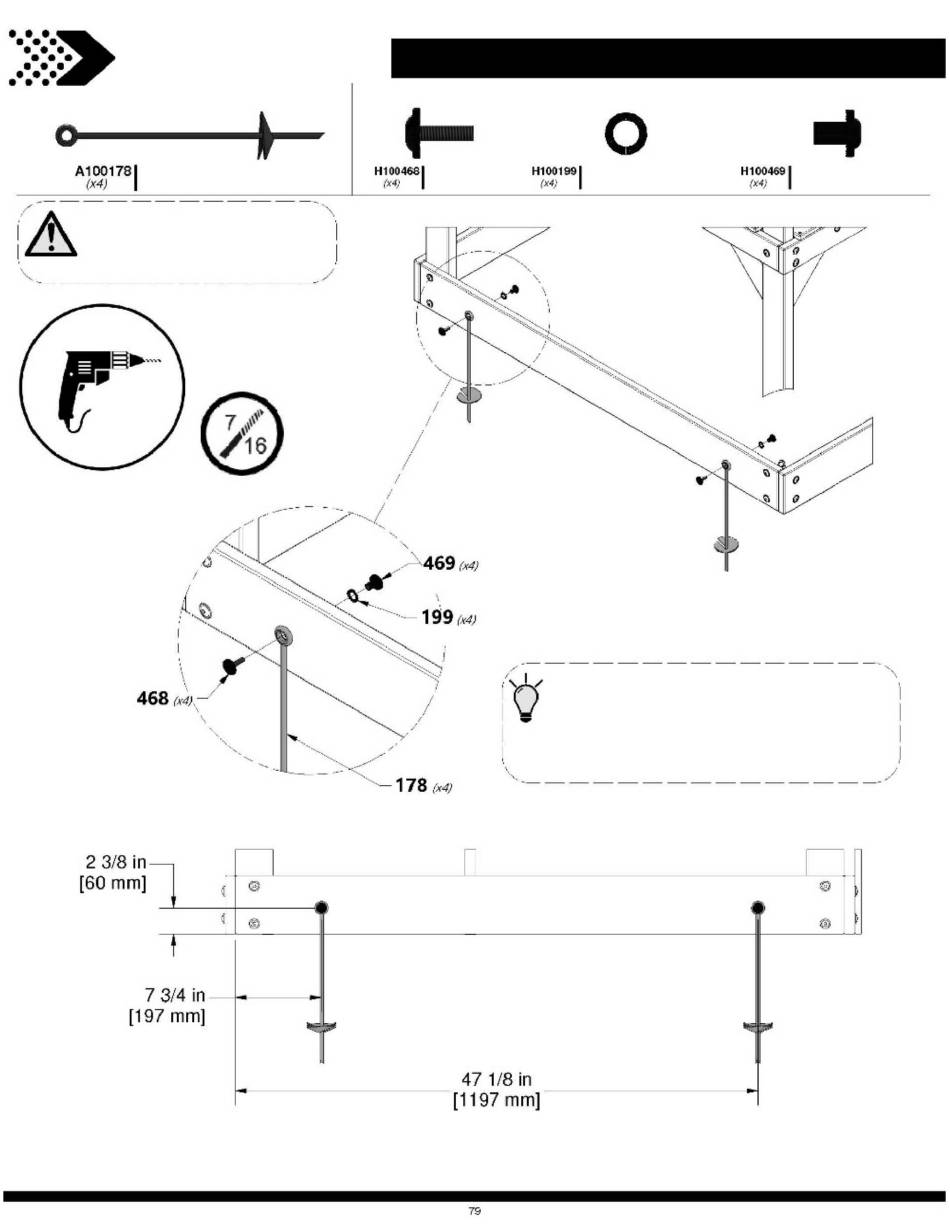

MONTAJE FINAL
ESTACA ROSCADA
NOTA:
NO USAR LAS ESTACAS PUEDE
ANULAR LA GARANTÍA Y
PROVOCAR LESIONES.
PERNO - 1"
***REALIZAR EL MISMO PROCESO DE MONTAJE PARA EL LADO DERECHO.***
PERNO BL NG
5/16 x 1
PARTE
IZQUIERDA
TUERCA CILÍNDRICA - 5/8
ARANDELA - 12x19
CONSEJO:
GIRE LAS ESTACAS PARA INSERTARLAS EN
LAS UBICACIONES INDICADAS.
CON LAS ESTACAS COMO GUÍA, PERFORE UN
AGUJERO DE 7/16" PARA COLOCAR LAS
PIEZAS METÁLICAS.
ESTACA ROSCADA
PARTE IZQUIERDA
UBICACIONES DONDE
PERFORAR
PASO 6
ARANDELA DE FIJACIÓN
EXT. NG
12x19
TUERCA CILÍNDRICA BL
NG
5/16 x 5/8
PARTE
FRONTAL
