Mainstays MS17-D1-1011-01 Manual De Instrucciones página 36

Instrucciones de ensamble
D
G
UP
H
3
F
E
1
4
C
1 B
4
3
M6 x 30 mm de madera
Tuerca de fijación Perno M15x 40 mm madera
(4 usados en este paso)
(4 usados en este paso) (4 usados en este paso)
④
① ③

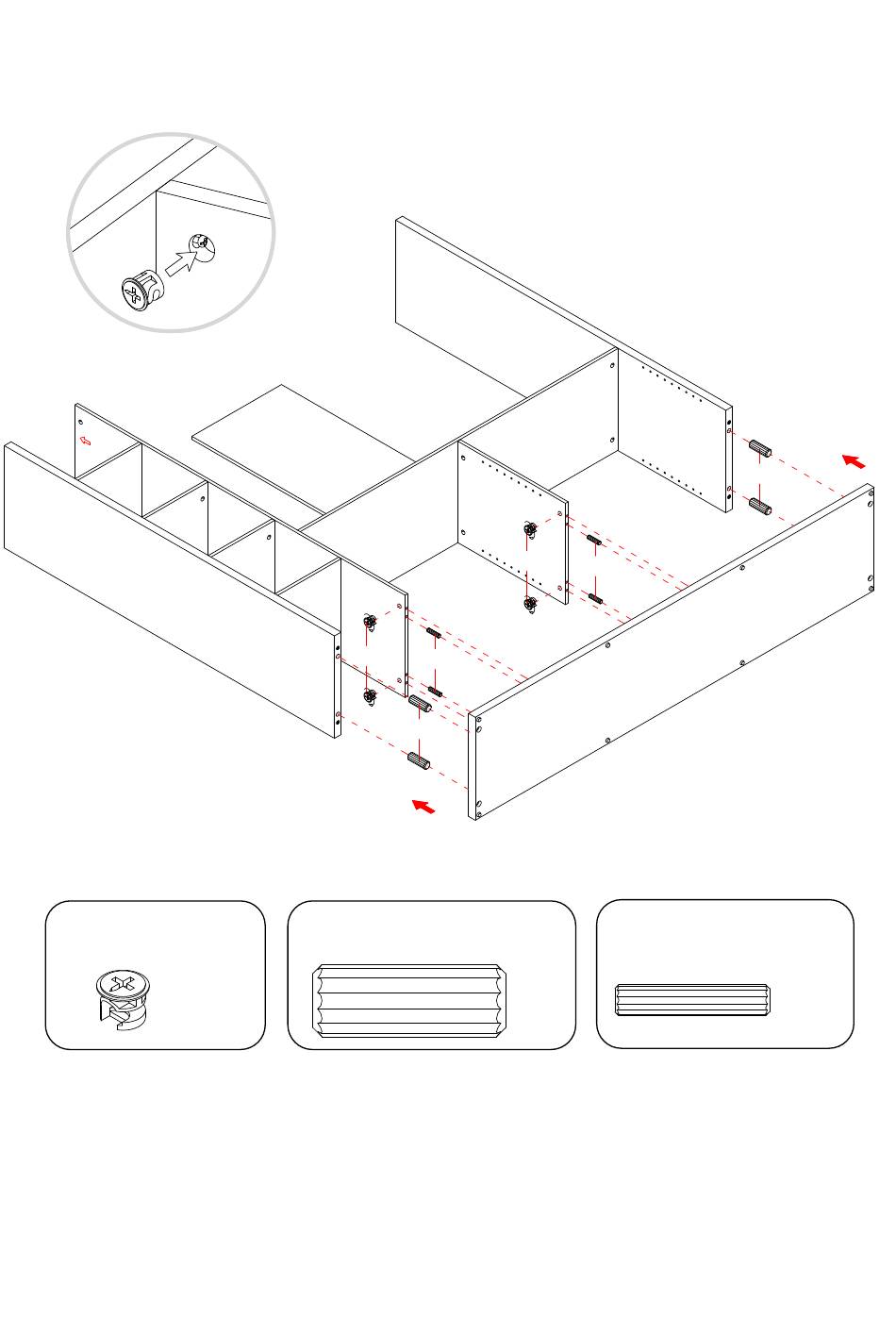

12. Inserte cuatro pernos de 40 mm de madera (3) en los orificios inferiores de los paneles laterales (C y D)
e inserte cuatro pernos de 30 mm de madera (4) en los orificios inferiores en los paneles divisores (E y
F). Coloque el panel inferior (B) sobre los pernos de madera insertados y se unen a los paneles divisores
(E y F) con cuatro tuercas de fijación (1).
14
