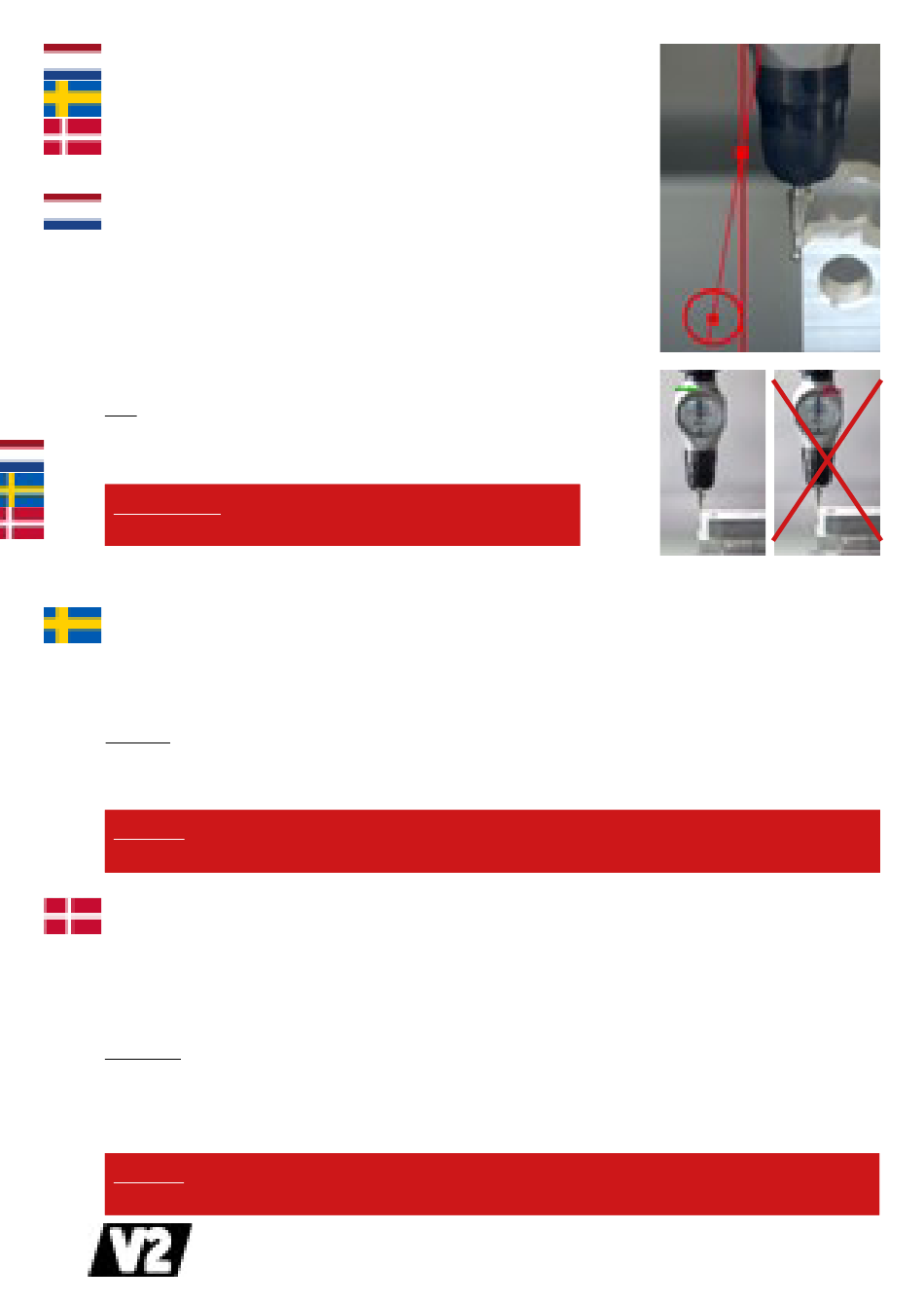

Radiaal aantasten
Nollställ maskinspindeln i sidled
Radial test
1.
Koelmiddeltoevoer en spindel uitschakelen.
Taster in de spindel zetten.
2.
Gelieve het werkstuk precies loodrecht aan te tasten,
anders kunnen meetfouten ontstaan.
3.
Met de taster voorzichtig de werkstukkant benaderen,
tot de grote wijzer gaat bewegen. Dan voorzichtig in
dezelfde richting bewegen totdat beide wijzers (klei-
ne en grote) exact „0" aanwijzen.
4.
In deze positie staat de spindelas exact op de zijkant
van het werkstuk.
Tip:
Het te ver bewegen van de spindel is tot 1.5 mm prob-
leemloos. Na 1.5 mm treden de mechanische eindaansla-
gen in werking, welke tot breuk van de tasterpunt leidt.
BELANGRIJK:
waarste
richting!
1.
Stäng av maskinspindel och kylning. Spänn fast 3D-tastern i maskinspindeln.
2.
Se till att 3D-tastern är exakt lodrät mot arbetsstycket annars kan mätfel uppstå.
3.
Flytta 3D-tastern försiktigt mot kanten på arbetsstycket tills den stora visaren börjar
röra sig. Fortsätt tills båda visarna indikerar ,,0".
4.
Nu är maskinspindelns centrumlinje exakt vid arbetsstyckets kant.
Notera:
3D-tastern tål att man överskrider kanten på arbetsstycket med upp till 1,5 mm (lilla visa-
ren i det röda fältet). Efter mer än dessa 1,5 mm nås ett mekaniskt stopp (brytpunkt) där
mätspetsen knäcks för att skydda 3D-tastern.
VIKTIGT: Korrekta mätningar fås endast i rörelseriktning „framåt". (Backar man fås re-
verseringsfel).
1.
Placér 3D-testeren i spindelen. Luk for kølevæsken og kontroller at spindelen ikke kan
rotere.
2.
Kontroller at spindelen er vinkelret på emnet / maskine, ellers vil der opstå målefejl.
3.
Flyt 3D-testeren forsigtigt til emne-kanten indtil den store viser på uret beg ynder at
bevæge sig. Fortsæt langsomt indtil begge viserer (stor og lille) står på 0 (nul).
4.
Ved denne position er symmetriaksen præcis over emne kanten.
BEMÆRK:
Det er muligt at overskride emnekanten med 1,5 mm (den lille viser bevæges i det røde
område). Efter 1,5 mm bevægelse findes der et mekanisk stop (brudpunkt), hvor proben vil
knække for at beskytte 3D-testeren.
VIGTIGT: Korrekte målinger opnås udelukkende ved vinkelrette bevægelser. Ændres arbe-
jdsretningen, startes fra forfra (baglæns = reverserende fejl)
29
Juiste
metingen
alleen
(achteruit
=
in
voor-
omkeer
fout)
