Introducción
El AST 3IS es un transmisor con altas prestaciones, diseñado para la medida
industrial mediante transductores de galgas de tensión.
Un transductor situado en una área peligrosa, puede ser conectado directamente
al AST 3IS situado en una área segura. AST 3IS es un aparato asociado de tipo
aislador. El módulo compacto se instala fácilmente en un rail DIN ó en una
superfície plana.
Para comunicación en serie, un número determinado de módulos de transmisores
pueden ser combinados para formar una red con una unidad de control en común.
El AST 3IS no contiene partes reemplazables por el usuario y, para cumplir con la
certificación, todas las reparaciones deben ser realizadas por el fabricante o por
un técnico en reparaciones homologado.
Esta instrucción incluye la instalación básica y el set-up necesario para la correcta
medida con el instrumento. Se deberán tener en cuenta los requerimientos
específicos de las respectivas normativas de cada uno de los países.
La instalación adicional y el set-up de más funciones del instrumento, no cubiertas
por esta descripción, también pueden ser realizadas.
Para una completa descripción del instrumento, referirse a publicación 600 619:
Esta descripción está compuesta de los siguientes puntos:
 Uso del panel de la AST 3IS para medir.
 Instalación rápida.
 'Programación rápida' para el AST 3IS.
 Hoja de calibración.
 Calibración del peso muerto en dos puntos.
Esta descripción no tiene nada que ver con los siguientes puntos:
 Instalación del deltaCOM.
 Set-up completo (código de acceso, filtros, etc.).
 Ajuste de niveles y funciones del relé.
 Ajuste de la salida analógica.
 Programación de los parámetros de comunicación.
 Calibración por tabla de valores.
 Búsqueda de averías.
 Diagnósticos.
Area peligrosa.
Ex. zona 0 - 2 ó 20 - 22.

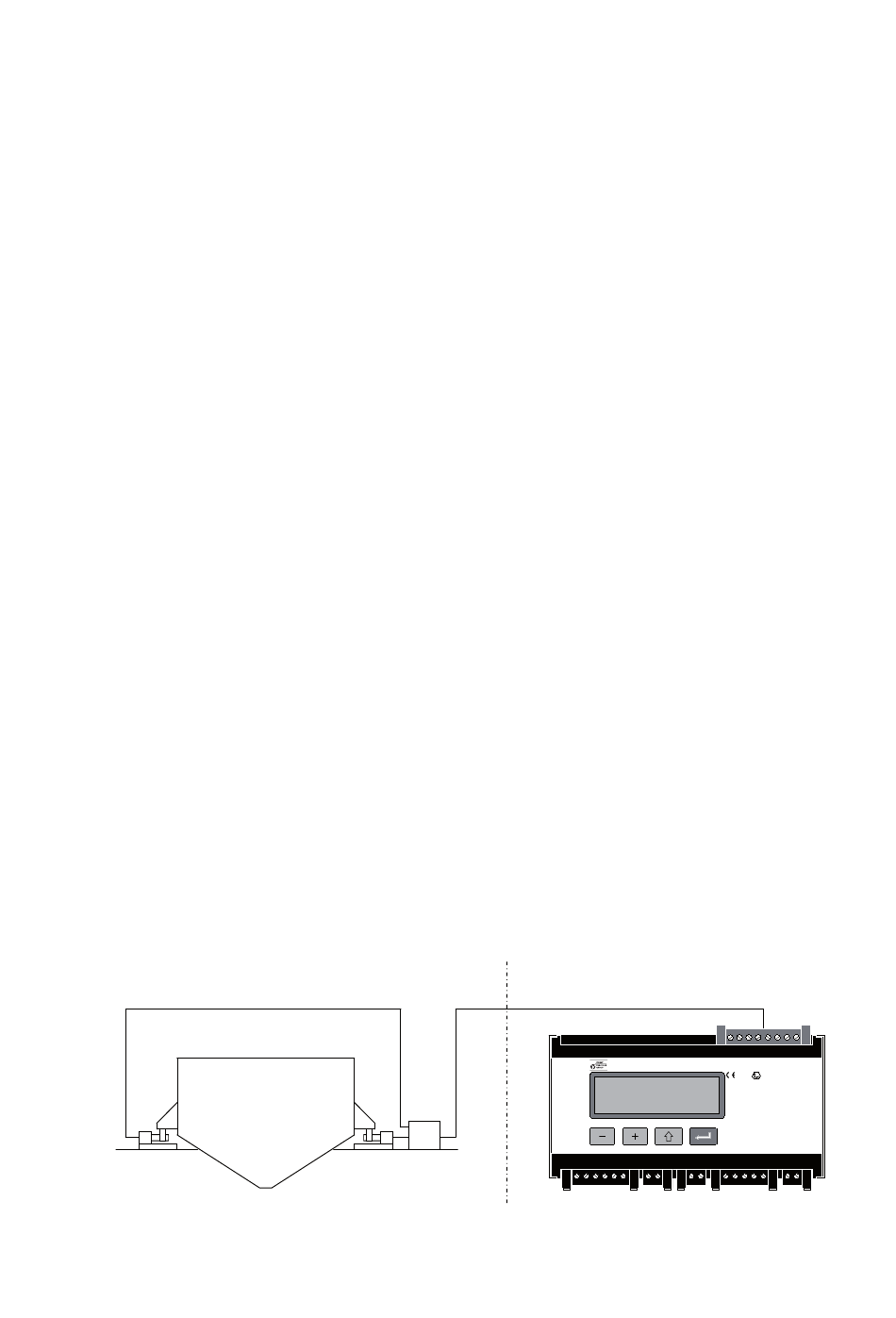

Figura 1. Cable de conexión directa entre el AST 3IS y
AST 3IS Technical Manual (english)
los transductores dentro del área peligrosa.
Transmisor de Señal Analógica AST 3IS
Area segura.
Aparato asociado.
Skrantahöjdsvägen 40 691 27 KARLSKOGA, Sweden
AST 3
XXXXXXXX XX- XXXX
1180 II(1)GD
Baseefa02ATEX0053
[EEx ia] IIC
Um: 250V Po: 1,1W
Io: 600mA Uo: 14,4V
Co: 0,5µ F
Lo/Ro: 32µH/Ω
Tamb: -10 to +40 ºC
AST 3IS
