g Tubería de drenaje
h Conexión a tierra
i Rejilla de aspiración y filtro de aire
4 Preparación
4.1 Preparación del emplazamiento de
instalación
4.1.1 Requisitos para el emplazamiento de
instalación de la unidad interior
INFORMACIÓN
El nivel de presión sonora es inferior a 70 dBA.
PRECAUCIÓN
Este aparato no es accesible al público en general, por lo
tanto, instálelo en una zona segura, a la que no se puede
acceder fácilmente.
Esta unidad, tanto la interior como la exterior, es adecuada
para instalarse en un entorno comercial e industrial ligero.

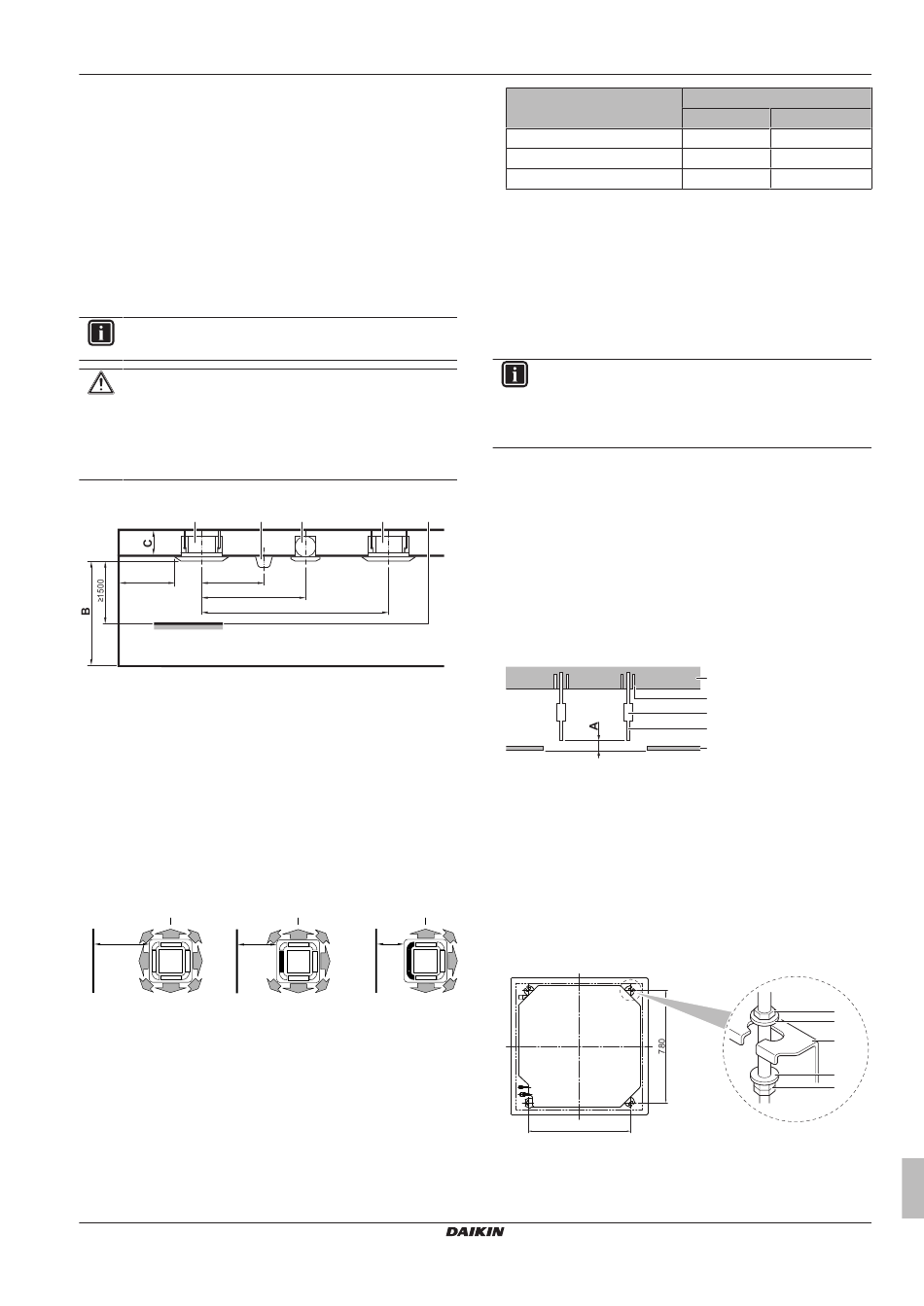

▪ Separación. Tenga en cuenta los siguientes requisitos:
a
A
≥1500
≥2000
A Distancia mínima hasta la pared (consulte más abajo)
B Distancia mínima y máxima hasta el suelo (consulte más
abajo)
C ≥298 mm: En caso de instalación con un panel decorativo
estándar
≥348 mm: En caso de instalación con un kit de admisión
de aire fresco
≥378 mm: En caso de instalación con un panel decorativo
con función de limpieza automática
a Unidad interior
b Iluminación (la figura muestra una luz de techo, pero la
presencia de una luz de techo empotrada no está
prohibida)
c Ventilador de aire
d Volumen estático (ejemplo: tabla)
▪ A: Distancia mínima hasta la pared. Depende de las
direcciones de flujo de aire hacia la pared.
a
≥1500 ≥500
A A
a Salida de aire y esquinas abiertas
b Salida de aire cerrada, esquinas abiertas (es necesario el
kit de almohadilla de bloqueo opcional)
c Salida de aire y esquinas cerradas (es necesario el kit de
almohadilla de bloqueo opcional)
▪ B: Distancia mínima y máxima hasta el suelo:
▪ Mínima: 2,5 m para evitar el contacto accidental.
▪ Máxima: Depende de las direcciones de flujo de aire y de la
clase de capacidad. Asegúrese también de que el ajuste de
campo "Altura del techo" de corresponda con la situación real.
Consulte "6.1 Ajustes de campo" en la
FCAHG71~140FVEB
Equipos de aire acondicionado tipo Split
4P429472-1 – 2015.12
b c a d
≥4000
(mm)
b c
≥200
A
página 9.
Si la dirección del flujo de
aire es...
En todas direcciones
(a)
En 4 direcciones
(a)
En 3 direcciones
(a) Es necesario el kit de bloqueo opcional
5 Instalación
5.1

Montaje de la unidad interior

5.1.1

Pautas al instalar la unidad interior

INFORMACIÓN
Equipamiento opcional. Cuando instale el equipamiento
opcional, lea también el manual de instalación de este.
Dependiendo de las condiciones de la obra, puede que
sea más fácil instalar el equipamiento opcional primero.
▪ En caso de instalación con un kit de admisión de aire fresco.
Instale el kit de admisión de aire fresco siempre antes de instalar
la unidad.
▪ Panel decorativo. Instale el panel decorativo siempre después
de instalar la unidad.
▪ Resistencia del techo. Compruebe que el techo sea lo
suficientemente resistente para soportar el peso de la unidad. En
caso de que exista algún riesgo, refuerce el techo antes de
instalar la unidad.
▪ Para techos ya existentes, utilice anclajes.
▪ Para techos nuevos, utilice insertos empotrados, anclajes
empotrados u otras piezas de suministro independiente.
A 50~100 mm: En caso de instalación con un panel estándar
100~150 mm: En caso de instalación con un kit de
admisión de aire fresco
130~180 mm: En caso de instalación con un panel
decorativo con función de limpieza automática
a Bloque del techo
b Anclaje
c Tuerca larga o hebilla de giro
d Perno de suspensión
e Techo suspendido
▪ Pernos de suspensión. Utilice pernos de suspensión M8~M10
para la instalación. Fije el soporte de suspensión al perno de
suspensión. Fíjelo de forma segura utilizando una tuerca y una
arandela desde los extremos superior e inferior del soporte de
suspensión.
710 (mm)
a1 Tuerca (suministro independiente)
a2 Tuerca doble (suministro independiente)
b Arandela (accesorios)
c Soporte de suspensión (fijado a la unidad)
4 Preparación
Entonces B
FCAHG71 FCAHG100~140
≤ 3,5 m ≤ 4,2 m
≤4,0 m ≤ 4,5 m
≤3,5 m ≤ 4,2 m
a
b
c
d
e
4×
a1
b
c
b
a2
