MANUALE D'INSTALLAZIONE E USO
INSTALLAZIONE
I
INSTALLATION
F
IT

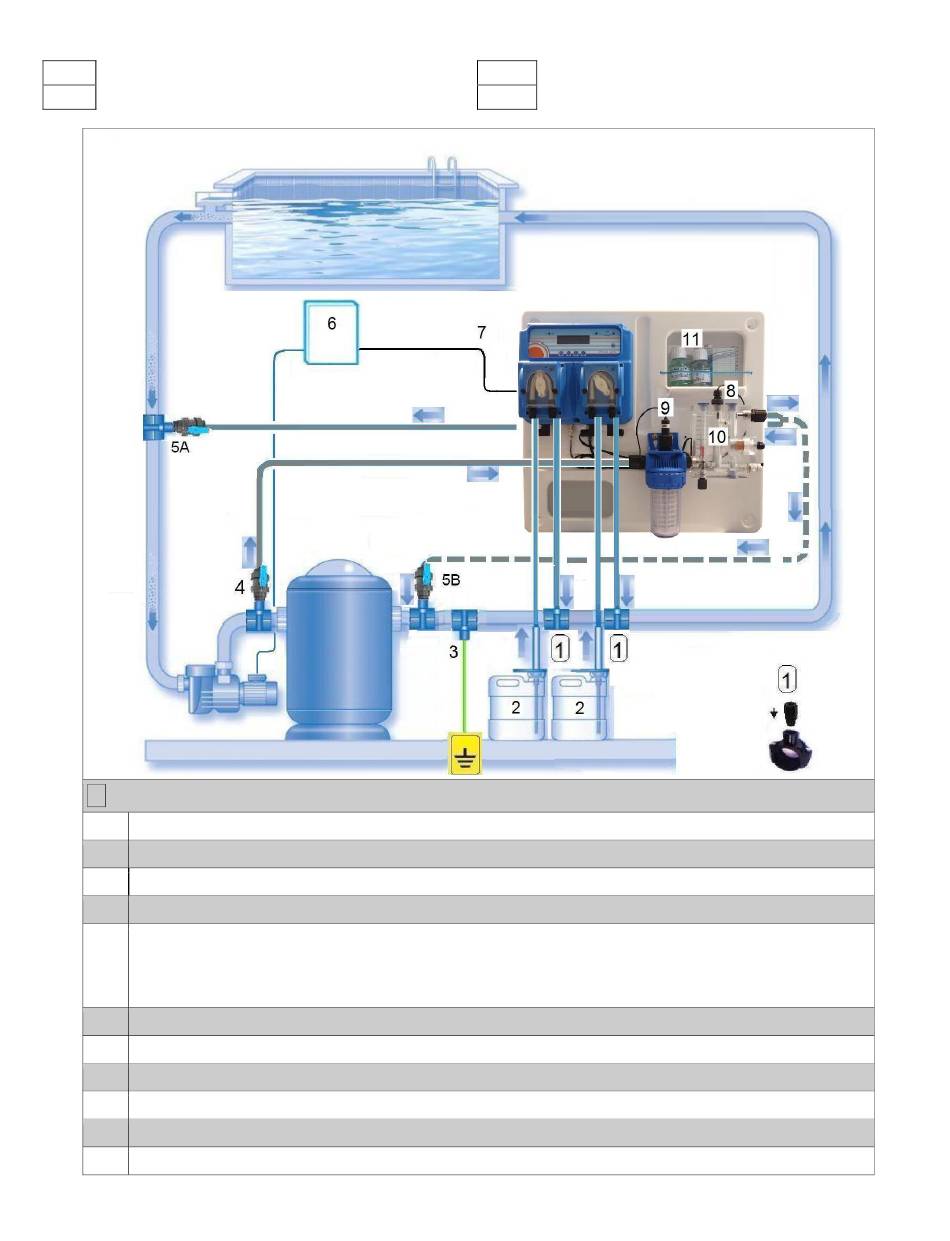

PANNELLO MP DUAL PH-CL-T
1
Punto di iniezione pH e cloro
2
Serbatoi dei prodotti chimici da dosare (acido e cloro)
3
Kit di messa a terra (Opzionale)
Punto di prelievo dell'acqua in ingresso al pannelo (tra pompa di ricircolo e filtro)
4
Punto di ritorno dell'acqua dal pannello sull'aspirazione della pompa di ricircolo per favorire il flusso
5A
d'acqua al pannello.
Punto di ritorno dell'acqua dal pannello nel caso in cui 5A non sia possibile
5 B
6
Quadro elettrico della piscina
7
Alimentazione elettrica 230Vac
8
Sonda di Temperatura. (Opzionale)
Portasonda per l'elettrodo di pH
9
10
Portasonda e sonda di CLORO
11
Vano delle soluzioni tampone pH e Rx
INSTALLATION
UK
INSTALACION
E
Codice 1075262
pag. 2 a 72
Ver.00 –28-03-2017
