• ANTES DE ARMARLA, LEA DETENIDAMENTE TODAS LAS INSTRUCCIONES.
• ARME LA UNIDAD EN UNA SUPERFICIE LIMPIA Y PLANA.
• HERRAMIENTAS NECESARIAS: DESTORNILLADOR PHILLIPS
1
4
Tuercas de
tensión
ARMADO
A
5
A
1
Tornillo
Estabilizador
Ranura

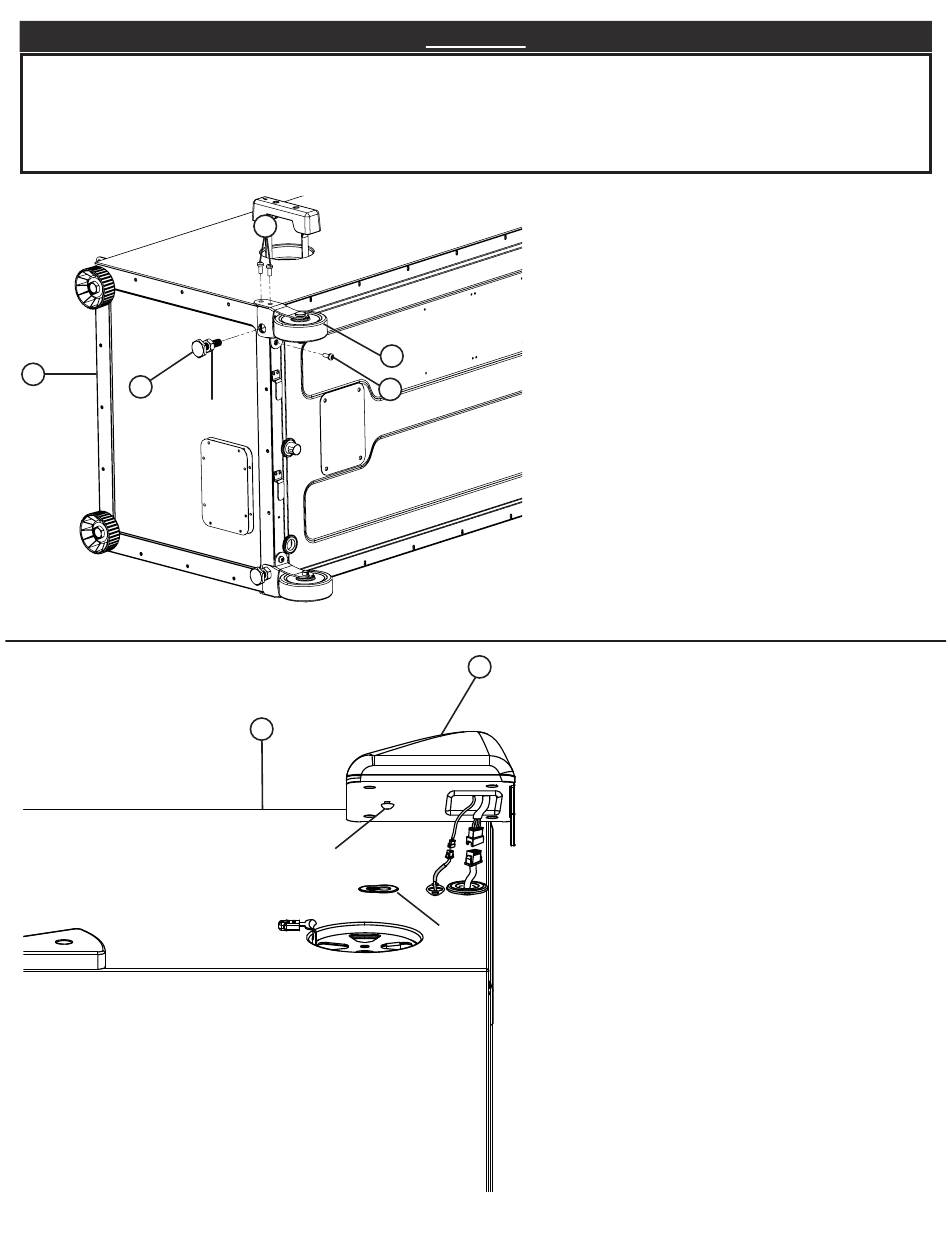

PASO 1
Ubique la rueda (5) en la parte
inferior del ahumador (1), como
muestra la ilustración.
Inserte el pata roscada ajustable (4)
en la parte inferior de la rueda (5)
Fije la rueda (5) a la parte inferior
del ahumador (1), utilizando tornillos
Phillips (A).
Repita el mismo paso en el lado
opuesto.
Nota: Ajuste la altura del pata
roscada ajustable, girándolo hacia la
derecha o izquierda, de modo que el
ahumador quede nivelado. Una vez
que esté nivelado, fi je la posición de
las patas traseras con las tuercas de
tensión.
6
PASO 2a
Coloque el panel de control (6) en-
cima del cuerpo del ahumador (1),
como se ilustra.
Alinee las ranuras del conector del
panel de control con las pestañas
del conector del ahumador, y realice
la conexión entre ellos, como se
ilustra.
PASO 2b
Monte el panel de control al insertar
la cabeza del tornillo estabilizador
en la ranura.
Nota: Es probable que el tornillo
estabilizador necesite ajustarse
ligeramente para que quede a la
perfección.
6
