Normal rackmontering

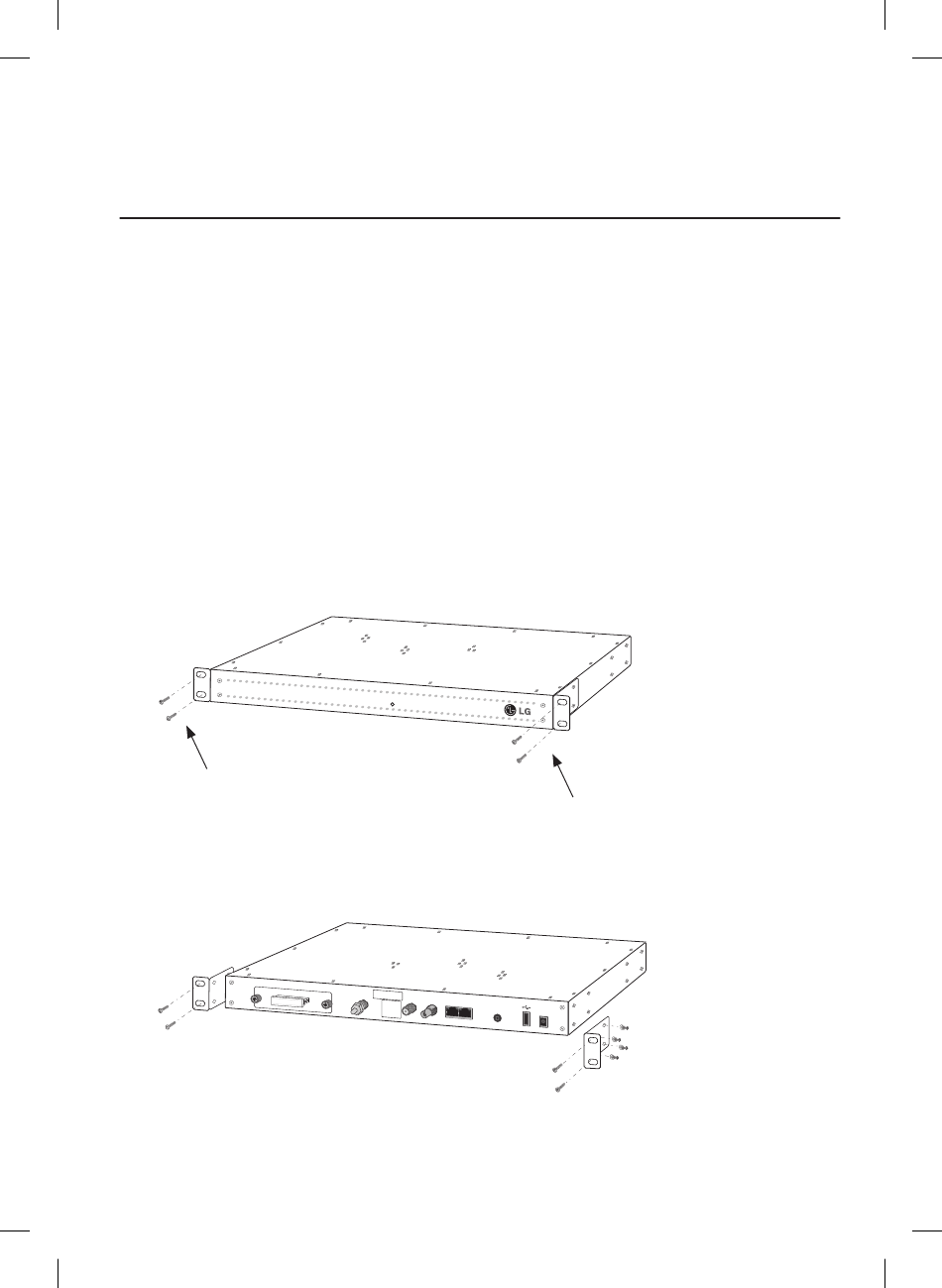

1. (Tillval) PCS200R levereras med monteringsfästen som sitter i linje med enhetens
framsida (se diagram a). Om så önskas kan monteringsfästen skiljas från enheten och
sättas tillbaka, så att de till exempel sitter i linje med enhetens baksida (se diagram b).
Om du vill ändra på monteringsfästenas läge/riktning tar du försiktigt bort de fyra (M4 x 10
mm) skruvarna och de medföljande brickorna (en platt bricka och en låsbricka per skruv)
som håller fästena på plats. Sätt sedan tillbaka monteringsfästena på önskad plats med
samma skruvar och brickor.
2. Skjut försiktigt in höljet i ett vanligt 48.26 cm utrustningsrack.
3. Du fäster höljet på racket med de fyra monteringsskruvarna.
