Instalación
(continuación)

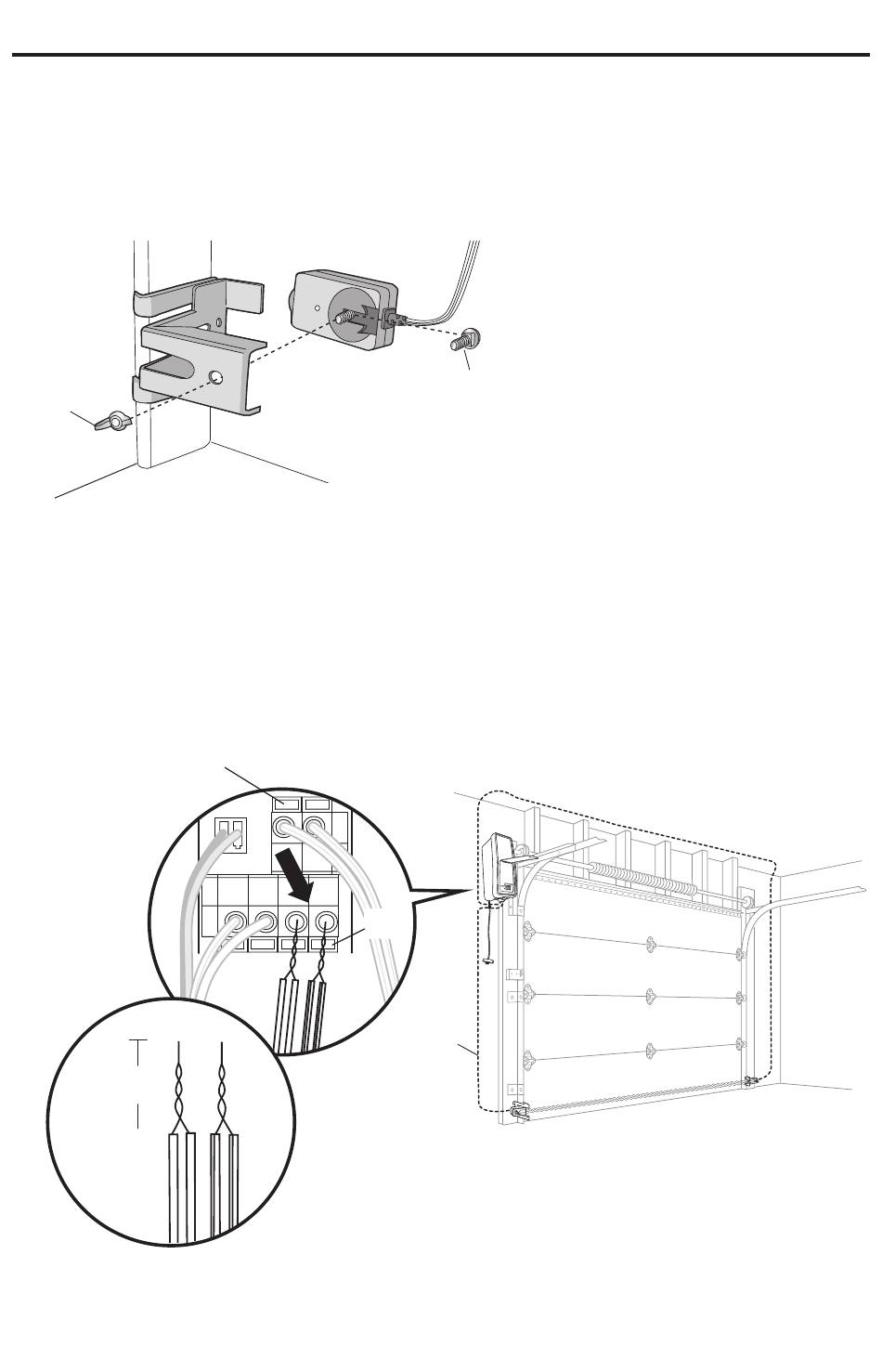

MONTAJE DE LOS SENSORES DE INVERSIÓN DE SEGURIDAD.
1. Deslice un tornillo hexagonal en el interior de la ranura de cada sensor.
2. Use tuercas de mariposa para sujetar los sensores de inversión de
seguridad a los soportes, con las lentes orientadas de modo que queden
enfrentadas a través de la puerta. Asegúrese de que la lente no quede
obstruida por una extensión del soporte.
3. Apriete con los dedos las tuercas de mariposa.
Puerta
Tuerca de
mariposa
CONECTAR LOS SENSORES DE INVERSIÓN DE SEGURIDAD
1. Pase el cable hasta el abrepuertas de garaje y fíjelo. Fije con firmeza el cable
a la pared y al techo con grapas (no se suministran).
2. Pele 7/16 de pulgada (11 mm) del aislamiento de cada juego de cables.
Separe el blanco de los cables negros. Retuerza entre sí los cables blancos.
Retuerza entre sí los cables blancos/negros.
3. En el abrepuertas de garaje, presione la pestaña con la punta de un
destornillador para insertar los cables blancos en el terminal blanco y los
cables blanco/negro en el terminal gris.
Para insertar o liberar
el cable, presione la
pestaña con la punta
del destornillador
7/16
(11 mm)
Pestaña
BLA/
BLANCO NEG
Tornillo
hexagonal
Cable
19
