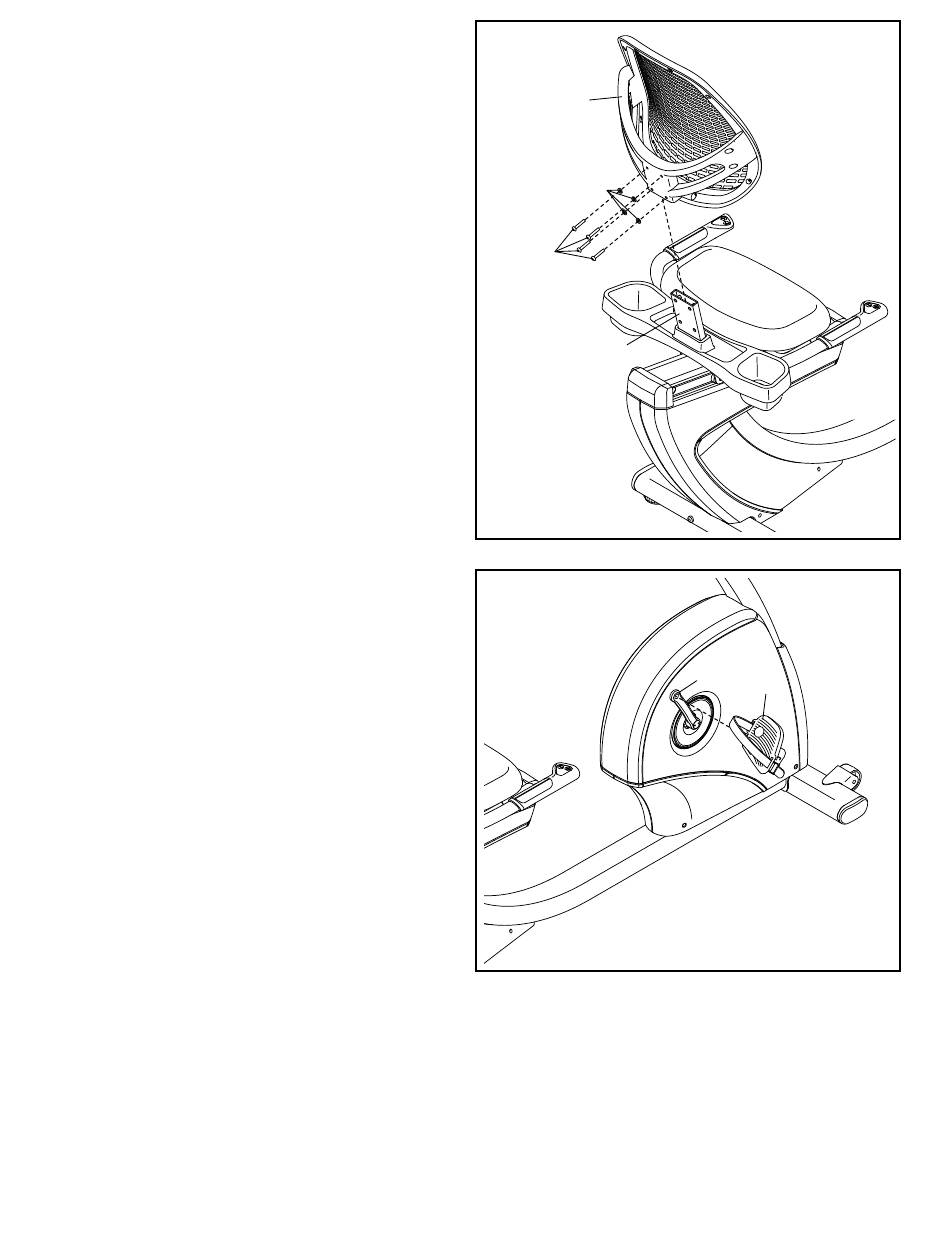

15. Deslice el Respaldo (81) por el Manillar del
Asiento (10).
Conecte el Respaldo (81) con cuatro Tornillos
M6 x 30mm (75) y cuatro Arandelas M6 (88);
apriete parcialmente todos los Tornillos y
luego apriételos completamente.
16. Identifique el Pedal Derecho (21).
Con una llave ajustable, apriete firmemente
el Pedal Derecho (21), en el sentido de las
agujas del reloj, en el Brazo de la Manivela
Derecha (23).
Apriete firmemente el Pedal Izquierdo (no se
muestra), en sentido contrario a las agujas
del reloj, en el Brazo de Manivela Izquierdo (no
se muestra).
Ajuste la correa en el Pedal Derecho (21) en la
posición deseada y presione los extremos de la
correa sobre las lengüetas del Pedal Derecho.
Ajuste la correa del Pedal Izquierdo (no se
muestra) de la misma manera.
15
81
88
75
10
16
14
23
21
