2. Conexión
La conexión con el A.A. se realiza un conector de terminal de 2 polos para establecer conexión
directa con la interfaz. Para la conexión a la red Modbus RTU EIA-485, TO-RC-MBS-1 incorpora
una clema extraíble de 2 polos.
2.1 Conexión a la unidad interior de A.A.
El TO-RC-MBS-1 conecta directamente al bus AB de Toshiba, el cual no se suministra con la
interfaz. Dependiendo en los controles que están disponibles, los métodos de conexión
recomendados son los siguientes (detalles en Figura 2. 1):
•
Disponible el control remoto cableado
•
No existe control remoto disponible
El largo máximo del bus AB son 500 m / 1.640,4 pies. El bus no tiene sensibilidad a la polaridad.
Unidad interior de A.A.
Unidad interior de A.A.
IMPORTANTE: En caso que existir un Control Remoto de Toshiba instalado en la red, el micro-
interruptor del Control Remoto de Toshiba debe estar siempre en la posición Follower.
Cara trasera del Control Remoto de Toshiba
1 2
© Intesis Software SLU - Todos los derechos reservados
Esta información puede cambiar sin previo aviso
®
IntesisBox
es una marca registrada de Intesis Software SLU
TO-RC-MBS-1
(No es obligatorio tenerlo en la red)
Tarjeta de
Control
electrónico
interno
B
A
Max. 500 m / 1.640,4 pies
Tarjeta de
Control
Max. 500 m / 1.640,4 pies
electrónico
interno
B
A

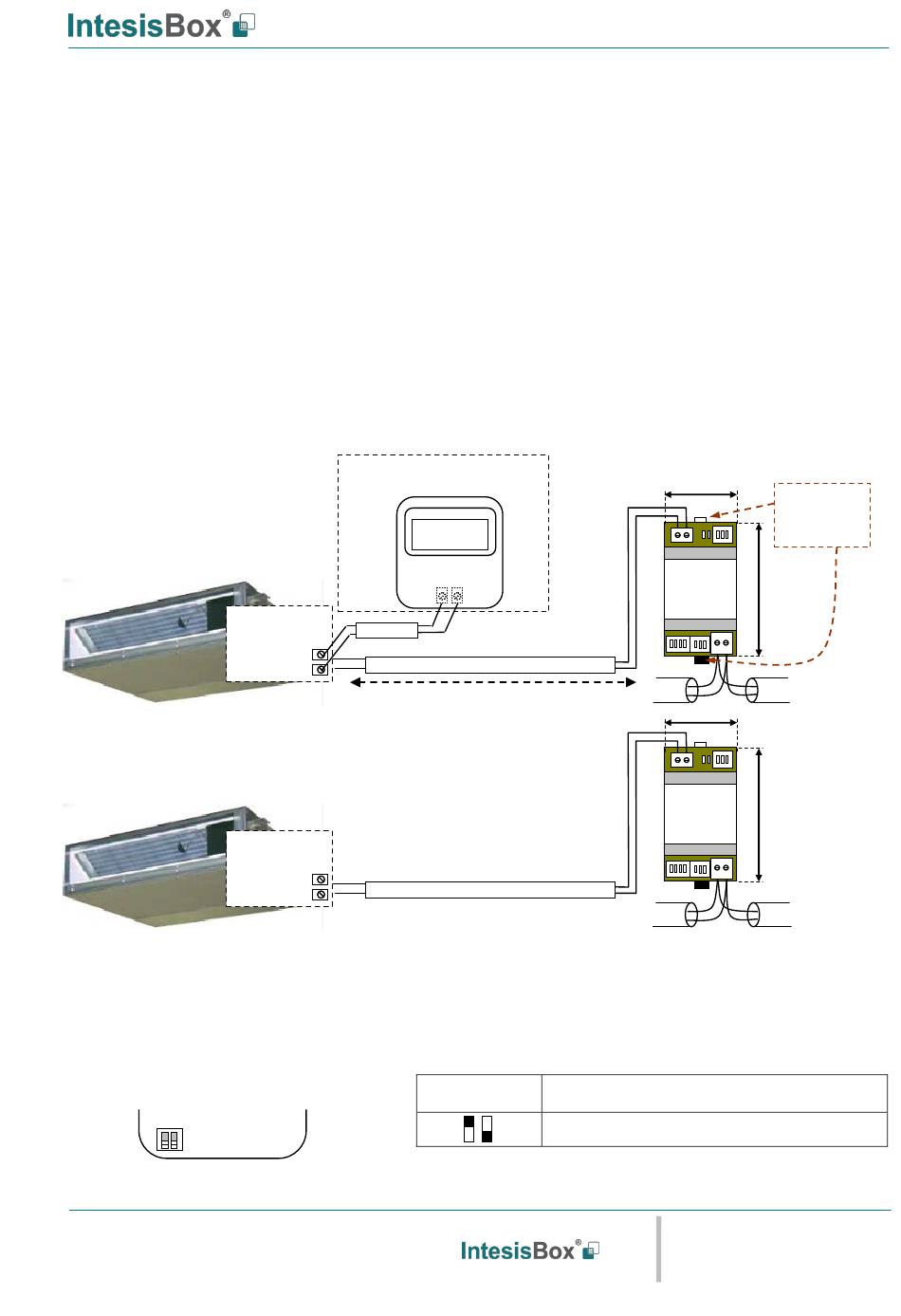

Figura 2. 1 Diagramas de conexión del TO-RC-MBS-1
Control Remoto
TOSHIBA
B A
Interruptor
Función
1 2
Control Remoto de Toshiba actúa como Follower.
Manual de Usuario r2.5 ES
53 mm / 2.1"
Para montaje en
pared, extrae las
grapas superior e
inferior hasta
escuchar el "click"
A B
AC Unit
IntesisBox
®
90 mm / 3.5"
TO-RC-MBS-1
EIA485
A+ B-
53 mm / 2.1"
A B
AC Unit
IntesisBox
®
90 mm / 3.5"
TO-RC-MBS-1
EIA485
A+ B-
URL
http://www.intesisbox.com
Email
info@intesisbox.com
Telf..
+34 938047134
MODBUS RTU
EIA-485
Bus
MODBUS RTU
EIA-485
Bus
