Descripciòn tècnica
11 Descripciòn tècnica

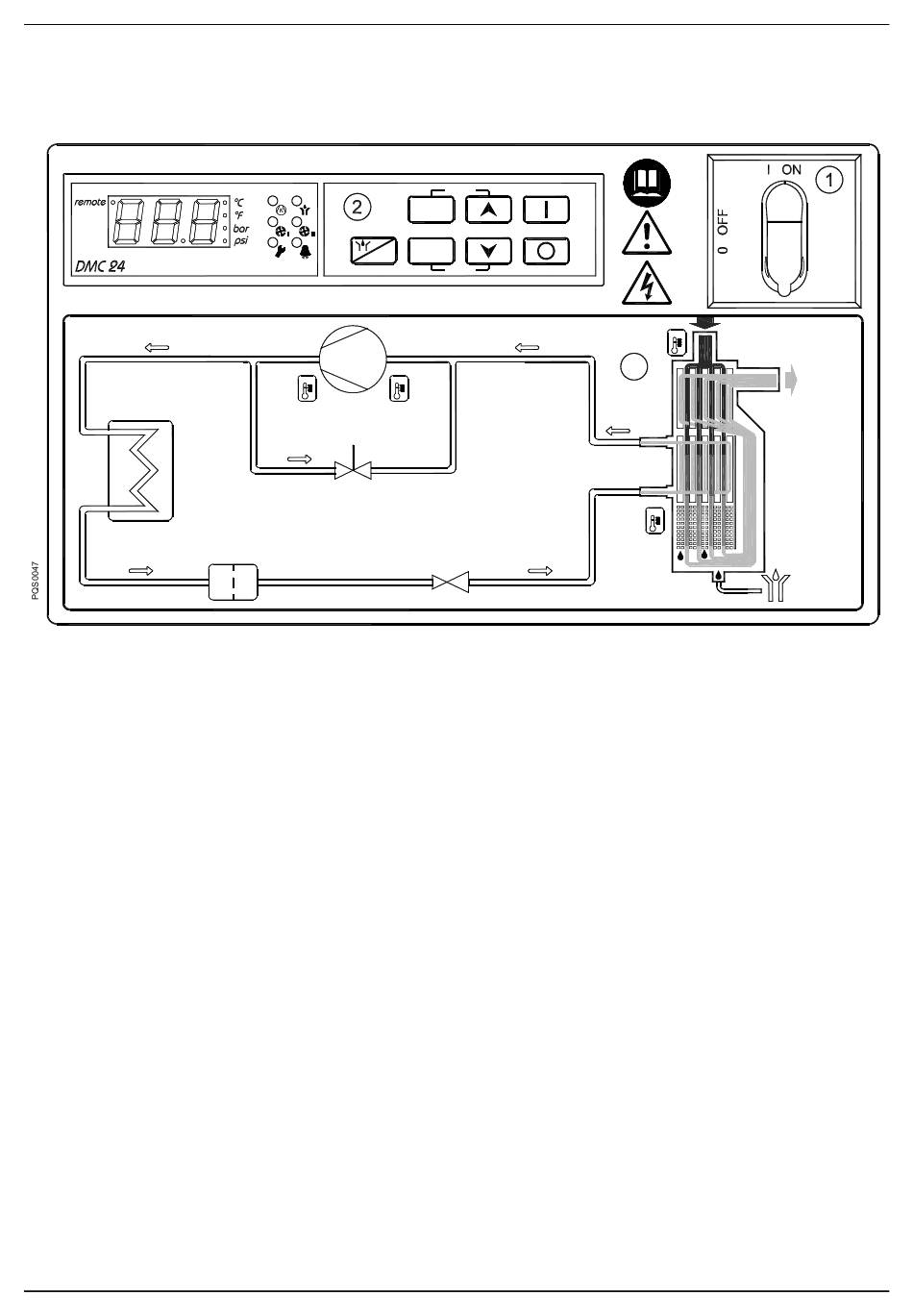

11.1 Panel de control
La única interfaz entre el secador y el operador es el panel de control que se muestra abajo.
1
Seccionador general
2
Instrumento electrónico DMC 24
3
Diagrama de flujo aire y gas refrigerante
11.2 Descripciòn del funcionamiento
Principio de funcionamiento - los modelos de secador descritos en este manual funcionan con el mismo principio. El
aire cargado de humedad caliente entra en un intercambiador térmico aire-aire. El aire pasa después a través del
evaporador, también conocido como intercambiador térmico de aire-refrigerante. La temperatura del aire se reduce a
aproximadamente 2 °C, lo que causa una condensación a líquido del vapor del agua. El líquido se combina de forma
continuada y se recoge en el separador para separarlo con el descargador de condensado. El aire con humedad y
temperatura fría que circula libremente vuelve a pasar por el intercambiador térmico de aire-aire para calentarse de
nuevo hasta estar dentro del intervalo de 8 grados de la temperatura del aire entrante cuando sale del secador.
Circuito refrigerante - el gas refrigerante pasa de forma cíclica por el compresor y sale a una elevada presión a un
condensador donde se elimina el calor que causa que el refrigerante se condense a un estado líquido de alta presión.
Se fuerza a que el líquido pase por un tubo capilar donde la caída de presión resultante permite la ebullición del
refrigerante a una temperatura predeterminada. El refrigerante líquido con baja presión entra en el intercambiador
térmico donde se produce una transferencia del calor del aire entrante con la consiguiente ebullición del refrigerante;
el cambio de fase resultante provoca un gas con baja presión y baja temperatura. El gas con baja presión vuelve de
nuevo al compresor, donde se vuelve a comprimir y se inicia nuevamente el ciclo. Durante los períodos en los que la
carga de aire comprimido se reduce, el refrigerante en exceso se deriva automáticamente al compresor a través de un
circuito de válvulas de derivación de gas caliente.
26
reset
log
info
ESC
set
K
T4
T3
T2
3
T1
DRYPOINT® RA 1080-8800
