温度传感器的电线（如有）必须屏蔽。
电缆横截面
电缆类型
分股，带套圈
2
截面积
[AWG]
[mm
]
泵接触器
1.5 - 2.5 16-14
电源接线端子 2.5 - 10
14-8
2.3.2 控制器和电源线的保护
控制器和电源线必须过载保护。 必须通过前置保险丝
进行保护：
•
熔体类型 gL 和 gG
•
C 型自动保险丝
请在产品铭牌上查看此特定产品的额定电流。
2.3.3 连接泵供油管路和电源
危险
电击
死亡或重度人身伤害
‐
如果国家法规要求在电气设备中使用剩
余电流装置（RCD）或等效装置，由于
恒定直流泄漏电流的性质，该装置必须
至少为 A 型。
警告
电击
死亡或重度人身伤害
‐
在进行任何电气连接前切断电源。 确保
不会意外接通电源。
‐
注意通过在控制单元中放置标签或类似
物来指示主开关的位置。
‐
确保各相和中性线之间的电压不超过
250 VAC。
‐
必须根据接线图进行电气连接。
温度传感器的电线（如有）必须屏蔽。
剩余电流断路器须标明：
将安装中所有电气设备的全部泄漏电流考虑在内。
1.
检查电源电压及频率是否与铭牌上列出的数值相
一致。
2.
切断电源，泵电源线尽可能短。
3.
在接通电源之前，用万用表检查所有电压，确保
中性线和各相之间的电压不超过 250 VAC。
92
4.
根据相关电气图连接电源线和泵电缆，包括电机
温度和湿度传感器的电缆（如有）。 将端子螺丝
拧紧到正确的扭矩。 见下表。
请注意，所有电线必须使用电缆扎带固定在机柜
内。 即使不使用电缆密封套来确保正确的 IP 防护
等级，也必须安装和插入所有电缆密封套。
如果要将电缆从温度传感器连接到 PTC 端子，务
实心
必从 PTC 端子上拔下跳线。
2
[AWG]
[mm
]
接线端子
1.5 - 4
16-12
泵接触器
2.5 - 16 14-6
电源

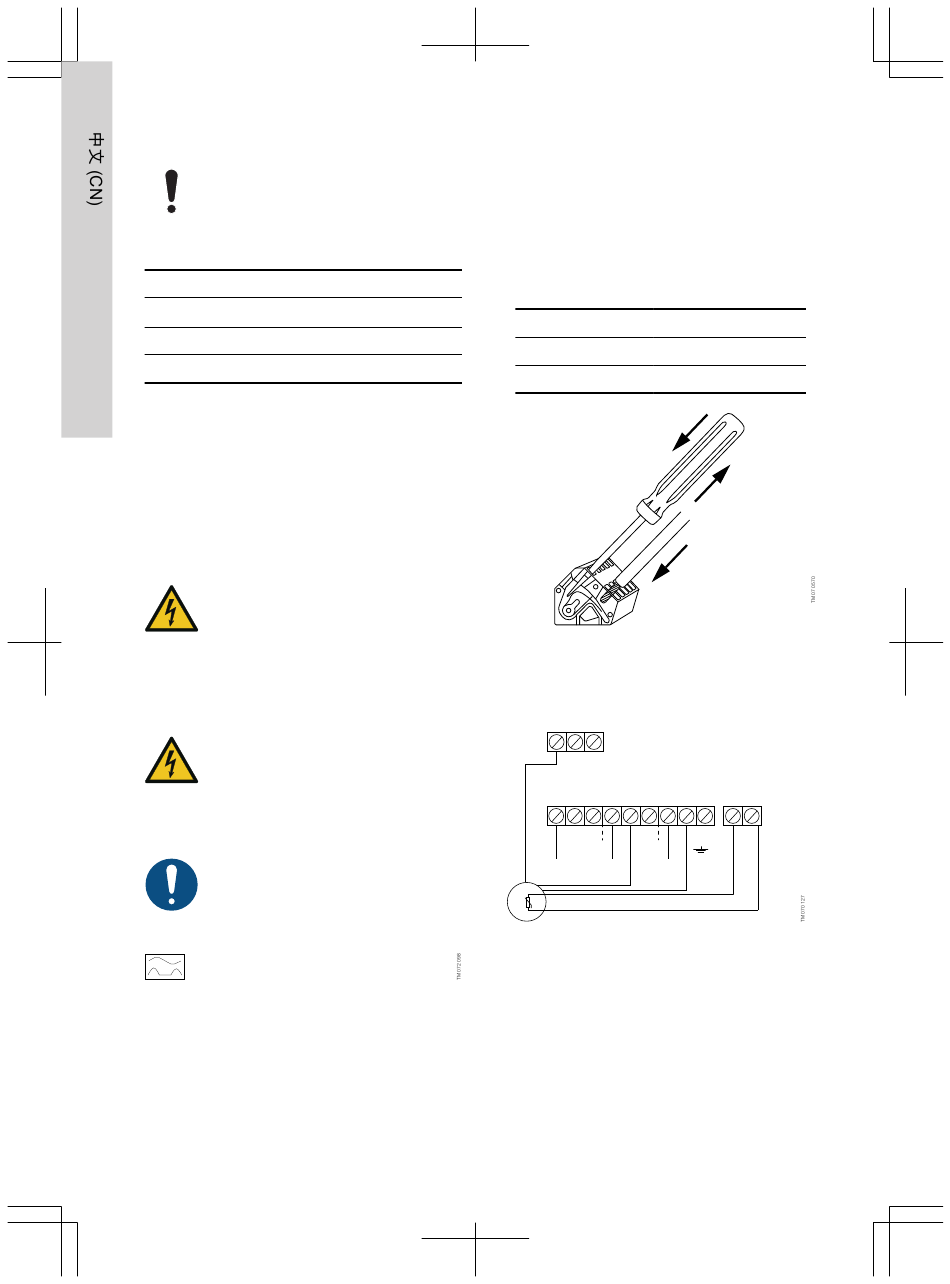

使用弹簧夹将电线连接到端子
5.
使用电缆扎带将泵相电缆连接到保护盖。
Example:
M
一台泵的单相连接
相关信息
6.15.4 使用格兰富 GO Remote 设置电机保护
8.2 代码 2（电源缺相）
8.4 代码 9（电源相序错误）
2.3.4 连接液位传感器
您可以连接模拟液位传感器（如压力传感器）或数字
液位传感器（如浮动开关）。
扭矩 [Nm]
1.2
1.2
T1
T2 T3
L1
L2 L3
N
N
N
EARTH
PE
L
N
PE
A
B
PTC1
