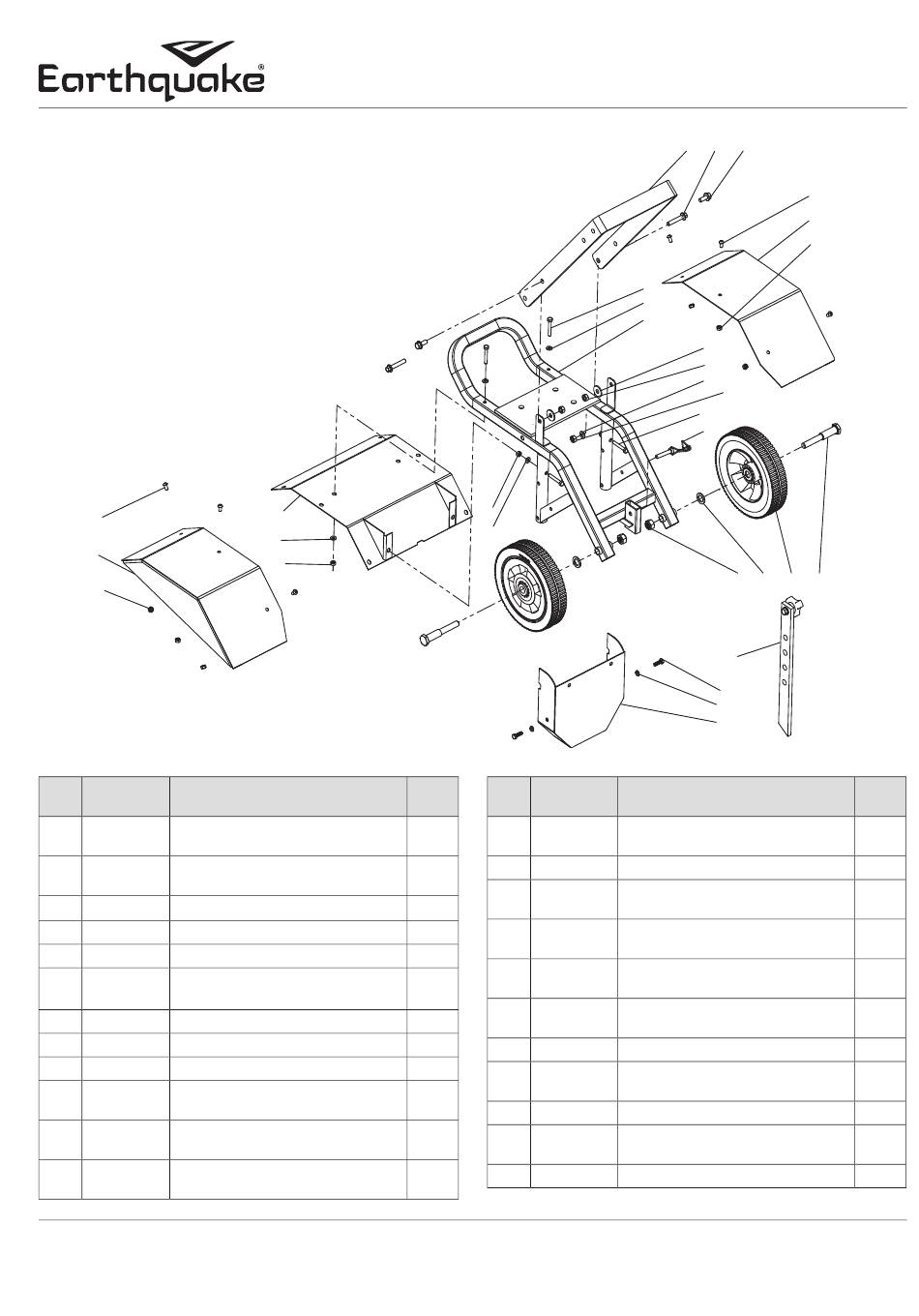

DESGLOSE Y LISTA DE PIEZAS DEL CONJUNTO DEL CHASIS

21
20
8
REF. N.° DE PIEZA DESCRIPCIÓN
N.°
1 18004 BASTIDOR DE LA PIEZA SOLDADA
VECTOR
2 13366 SUJECIÓN DE ALAMBRE DEL PASADOR
DE BLOQUEO
3 92776 PERNO M6 X 1.0 X 20 HHCS GR 8.8 ZINC
4 18010 CORREA INFERIOR DEL MANUBRIO
5 W1265V0904 PERNO M8 X 1.25 X 20 HHCS GR 8.8 ZINC
6 3245 ARANDELA M8 8.4 MM X 24 MM X 2.2 MM
ZINC
7 3252 TUERCA M8 X 1.25 H GR 8.8 ZINC
8 W1265V0913 TUERCA M6 X 1.0 HNYLK GR 8.8 ZINC
9 3247 PERNO M8 X 1.25 X 45 HHFCS GR 8.8 ZINC
10 400024 ARANDELA PLANA M8 8.4 X 16 X 1.6
ESPESOR GR 8.8 ZINC
11 W1200117 ARANDELA M6 X 13 X 1.75 PLANA DE
ZINC
12 18123 PARTE INFERIOR DE PROTECCIÓN DE LA
PIEZA SOLDADA DE LA POLEA
68
Consulte sobre la disponibilidad de piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes de 8 a.m. a 5 p.m.
All manuals and user guides at all-guides.com
16
11
8
CANT.
1
1
2
1
2
2
4
10
2
2
6
1
13
11
1
8
11
REF. N.° DE PIEZA DESCRIPCIÓN
N.°
13 18103 PERNO M6 X 1.0 X 40 CABEZA
HEXAGONAL GR 8.8 ZINC
14 331052 TUERCA M12 X 1.75 HH NYLCK GR 8.8 ZINC
15 W1200116 ARANDELA CON BLOQUEO DE RESORTE M6
X 1.5 ZINC
16 18119 PARTE CENTRAL DE PROTECCIÓN DE LOS
DIENTES DE LA PIEZA SOLDADA
17 10513 PERNO CON REBORDE TOPE M12 X 1.5 X
96 CABEZA HEXAGONAL M15.7 X 42
18 18118 PARTE DERECHA DE PROTECCIÓN DE LOS
DIENTES DE LA PIEZA SOLDADA
19 18131 ESPOLÓN DE ARRASTRE DEL CONJUNTO
20 18116 PARTE IZQUIERDA DE PROTECCIÓN DE
LOS DIENTES DE LA PIEZA SOLDADA
21 18058 PERNO M6 X 1.0 X 12 SBHCS GR 8.8 ZINC
22 10517 ARANDELA 16 MM DIÁM INT X 25 MM
DIÁM EXT X 2.5 ESPESOR ZINC
23 15856 RUEDA 8 DI X 5/8 DI DE GOMA GRIS
Manual del operador
Arado compacto VECTOR™
4 9 5
21
18
8
6
7
10
7
13
2
14 22 23 17
19
3
15
12
CANT.
4
2
2
1
2
1
1
1
6
2
2
