Perforar La Pared Del Tubo; Cortar Alrededor De Un Tubo - eXact PipeCut P400 Instrucciones De Funcionamiento

Funcionamiento
Es muy importante que la base del dispositivo
de dirección no toque el tubo; deben ser los
pares de ruedas los que sustenten la sierra
(Fig. E3). Por último, bloquee el ajuste con el
tornillo de seguridad (Fig. E1), de forma que no
varíe durante el corte.
Tire de la palanca del protector de cuchilla móvil
hacia usted. (Fig. F y A/5) Coloque la sierra
Exact P400 con batería sobre el tubo, de manera
que la marca de ajuste de la cuchilla instalada
en la máquina coincida con el punto de corte
(Fig F). Sujete el tubo en su sitio y asegúrese de
que la sierra Exact P400 con batería se mueve
libremente en la dirección en la que se avanza el
tubo. La sierra ya está lista para el uso.

Perforar la pared del tubo

Esfuércese en mantener la sierra P400 con
batería en posición horizontal sobre el tubo
durante todo el proceso de corte. Sostenga
fi rmemente la empuñadura con su mano derecha,
arranque el motor soltando la palanca de bloqueo
en el interruptor de encendido (Fig. G/1) y pulse
el interruptor de encendido hacia abajo (Fig.
G/2). Antes de empezar a cortar, espere a que la
cuchilla alcance su velocidad máxima. Perfore la
pared del tubo pulsando el asa de funcionamiento
de la sierra para tubos hacia abajo y lentamente,
hasta que la cuchilla haya cortado todo el muro
del tubo (en esta etapa, el tubo no debe girar)
y la unidad del motor quede bloqueada en la
posición de corte. Cuando se haya bloqueado el
botón de DESBLOQUEO, es decir, desaparezca
la marca amarilla (Fig. H), la sierra Exact P400
con batería se bloquea y podrá empezar a cortar
con seguridad alrededor del tubo. Cuando utilice
una cuchilla CutBevel, deberá cortar con especial
cuidado.

Cortar alrededor de un tubo

Empiece a cortar girando el tubo con su mano
izquierda hacia usted (Fig. I) y mantenga
la sierra Exact P400 con batería para tubos
de forma estable y en posición horizontal en
relación con el tubo (Fig. J). Siga cortando
girando el tubo tranquilamente y a la velocidad
más uniforme posible hacia sí mismo hasta que
el tubo se corte.
Si utiliza una cuchilla CutBevel siga serrando
unos 5 cm después de cortar el tubo. De esta
forma conseguirá un bisel uniforme alrededor de
todo el tubo. Realice otra pasada para obtener
un biselado todavía mejor.
La sierra también puede dirigirse manualmente
si la cuchilla no coincide con el corte inicial.
Cuando vea el punto de inicio de corte, gire la
sierra con un ángulo suave hacia el corte inicial
hasta que se corte el tubo (Fig. L)

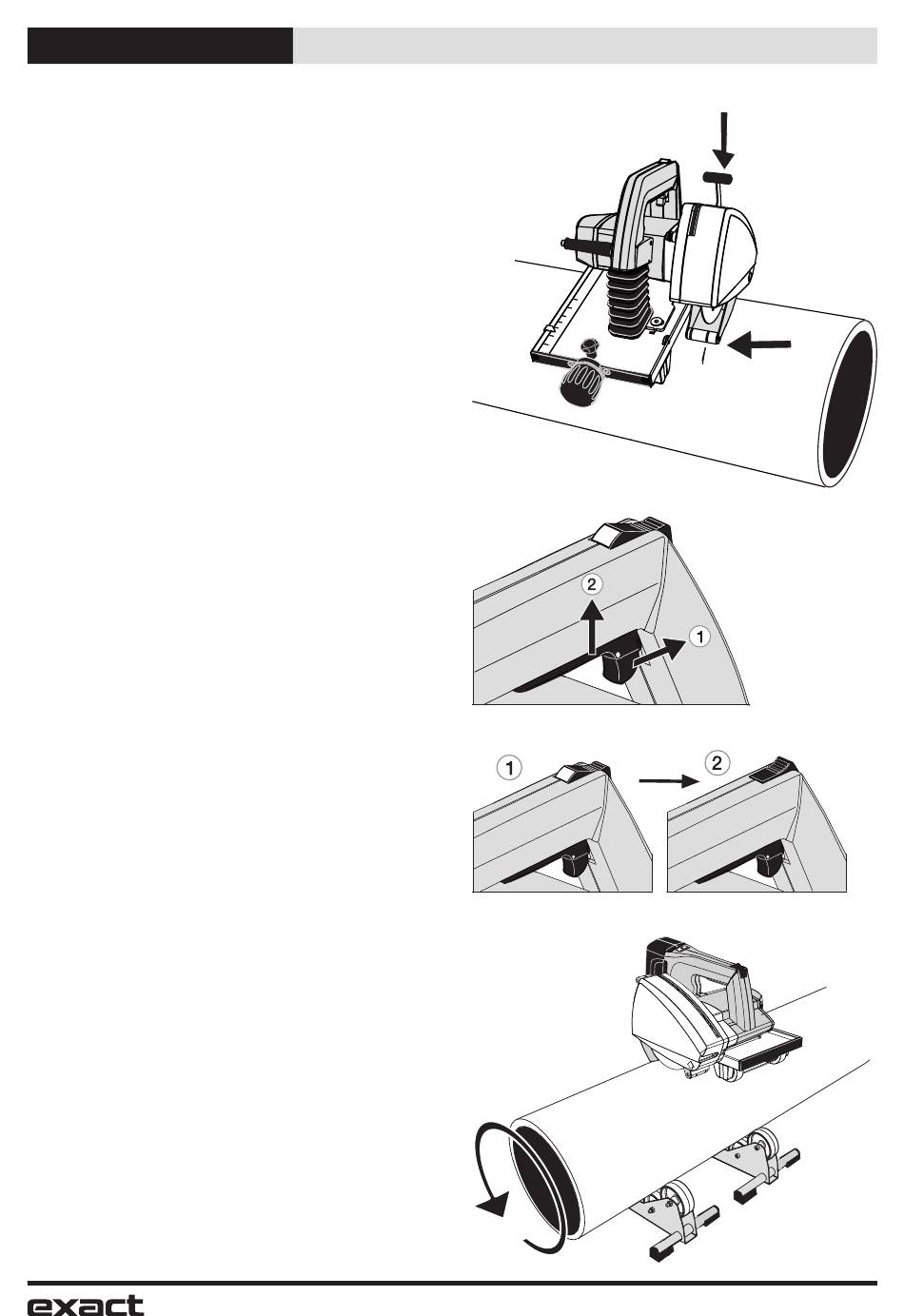

Fig. F
Fig. G
Fig. H
Fig. I
18
español
