Unión terminal con
conexión a tierra
Unión T
Buje
reductor a
1/8" tipo
NPT
Tapón con
rosca de
1/8" tipo NPT
T Unión
Trampa de
Tubo de tubería
sedimentos
Tapón

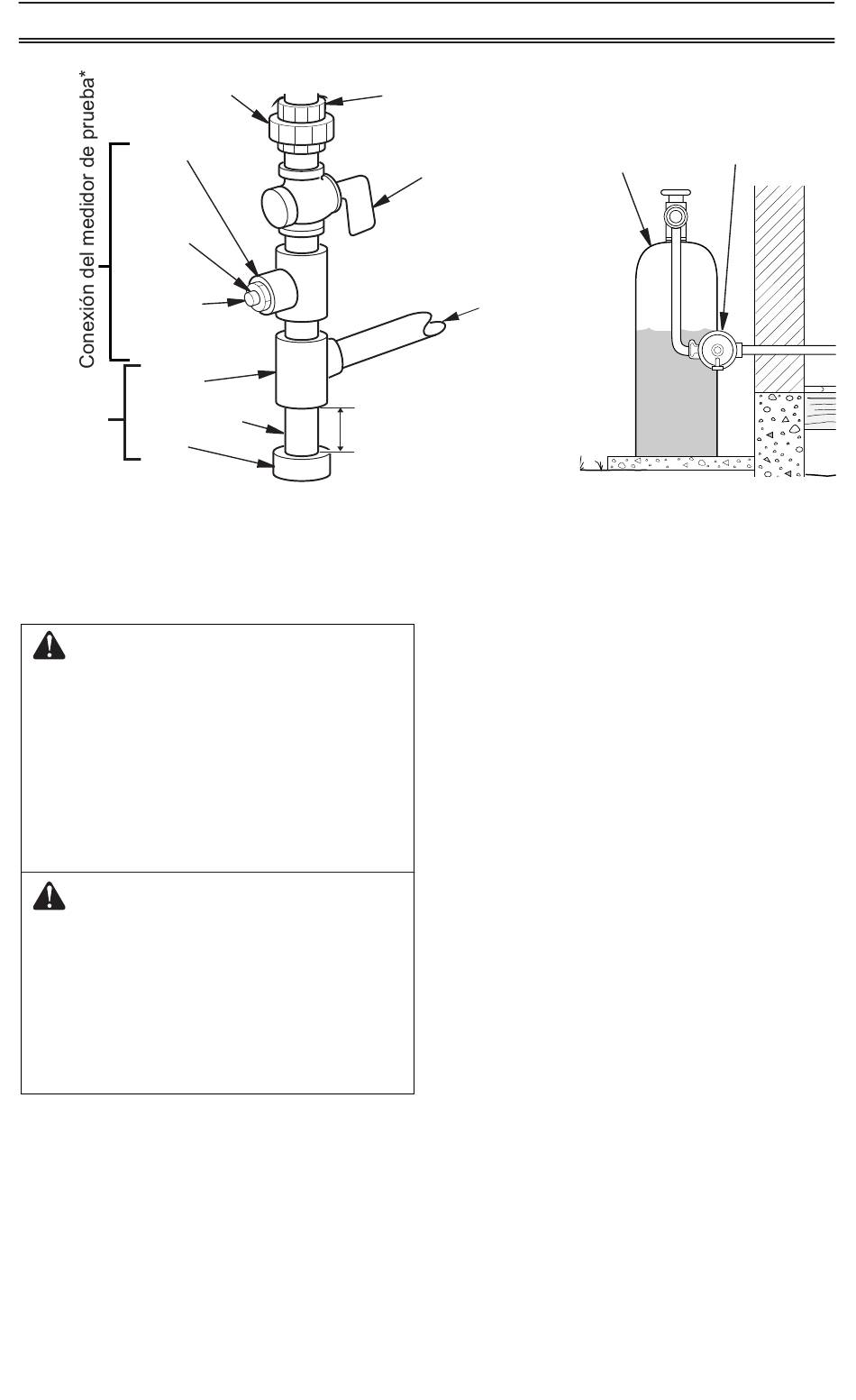

Figura 12 - Conexión de gas
* Adquiera la válvula opcional de cierre de equipo
certificada con diseño CSA del distribuidor.
ADVERTENCIA: Después
de instalar el calentador o de
darle servicio, pruebe todas las
conexiones y tubos de gas de
la unidad, tanto internas como
externas, en busca de fugas.
Repare todas las fugas inme-
diatamente.
ADVERTENCIA: Nunca use
una llama abierta para verificar si
hay una fuga. Aplique un fluido de
detección de fugas no corrosivo
en todas las juntas. Si se forman
burbujas, hay una fuga. Corregir
todas las fugas a la vez.
200317-01E
INSTALACIÓN
REVISIÓN DE LAS CONEXIONES DE GAS
www.usaprocom.com
Niple para tubería
con rosca de 3/8"
tipo NPT
Válvula de
cierre del
equipo *
Gas natural
Del medidor de
gas (presión de
7" a 9.5" de c.a.)
Propano o gas
Del regulador
externo (presión de
11" a 14" de c.a.)
Mín.
7.6 cm
(3")
Pruebas de presión del sistema de
tuberías de suministro de gas
Presiones de prueba que exceden
1. Desconecte el aparato del sistema de tubería
de suministro de gas con la válvula principal
de gas del aparato (válvula de control) y con
válvula de cierre del equipo. Las presiones
que excedan 3.5 kPa (1/2 PSI) ocasionarán
daños al regulador del calentador.
2. Coloque una tapa en el extremo abierto
del tubo de gas donde estaba conectada
la válvula de cierre del equipo.
3. Regule la presión del sistema de tubería
de suministro ya sea abriendo la válvula
del tanque de suministro de gas propano,
en caso que utilice este tipo de gas, o bien,
abriendo la válvula principal de gas que se
localiza en el medidor de gas natural o cer-
ca de éste, o bien, usando aire comprimido.
4. Revise todas las uniones del sistema de
tubería de suministro de gas. Aplique en
todas las uniones algún líquido de detec-
ción de fugas que no sea corrosivo. La
formación de burbujas indicará una fuga.
5. Repare todas las fugas inmediatamente.
6. Vuelva a conectar el calentador y la
válvula de cierre del equipo al suministro
de gas. Revise las conexiones que se
volvieron a conectar en caso de fugas.
Regulador externo
Tanque de
con la ventila
suministro
apuntando hacia
de propano
abajo
o gas
Figura 13 - Regulador externo
con la ventila apuntando hacia
abajo (sólo propano y gas)
3.5 kPa (1/2 PSI )
39
