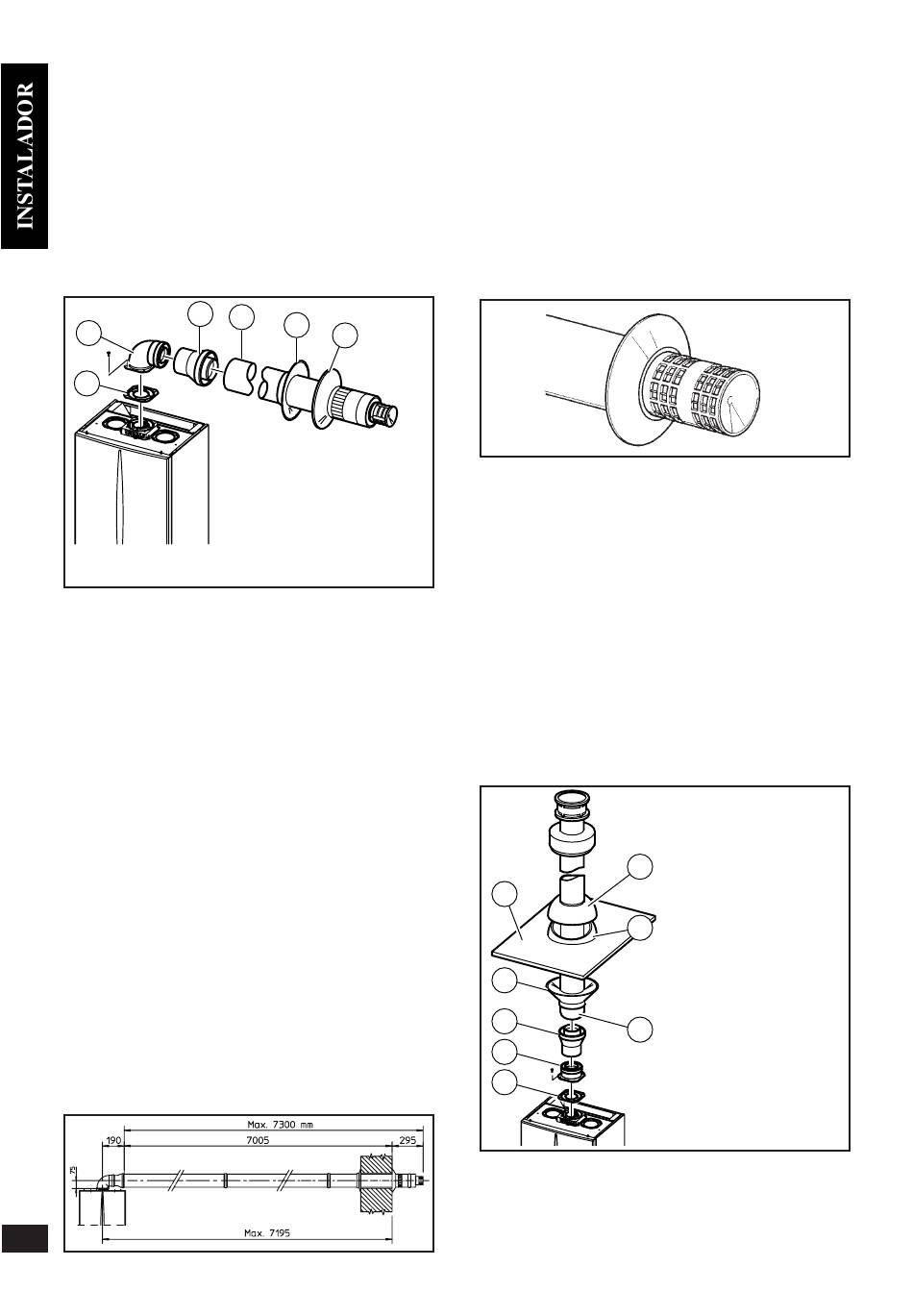

Kit horizontal de aspiración - descarga Ø 80/125. Monta-
je kit: instalar la curva con placa (2) en el orificio central de la
caldera, interponiendo la junta (1) y apretar con los tornillos
del kit. Acoplar el adaptador (3) por el lado macho (liso)
con el lado hembra de la curva (2) (con juntas de labio) hasta
llevarlo al fondo. Acoplar el terminal concéntrico
Ø 80/125 (4) por el lado macho (liso) con el lado hembra
del adaptador (3) (con juntas de labio) hasta llevarlo al
fondo, comprobando de haber introducido el rosetón interno
y externo, de este modo, se obtendrá la estanqueidad y
unión de los elementos que componen el kit.
2
1
• Unión por encaje de tubos, prolongaciones y codos concén-
tricos Ø 80/125. Para instalar prolongaciones por encaje
con otros elementos de fumistería se efectúa como sigue:
Acoplar el tubo concéntrico y el codo concéntrico por el lado
macho (liso) con el lado hembra (con juntas de labio)
del elemento anteriormente instalado, hasta llevarlo al
fondo, de este modo, se obtendrá la estanqueidad y
unión de los elementos correctamente.
Atención: cuando sea necesario acortar el terminal de
descarga y/o el tubo prolongación concéntrico, considerar que
el conducto interno debe ser siempre 5 mm más corto respecto
al conducto externo.
Normalmente, el kit horizontal Ø 80/125 de aspiración-
descarga se usa en los casos de extensiones particularmente
largas, el kit Ø 80/125 puede instalarse con salida posterior,
lateral derecha, lateral izquierda y anterior.
• Prolongación para kit horizontal. El kit horizontal de aspira-
ción-descarga Ø 80/125 puede prolongarse hasta una me-
dida máx. de 7300 mm horizontales, incluido el ter-
minal con rejilla y excluida la curva concéntrica de salida de
la caldera y el adaptador Ø 60/100 en Ø 80/125 (ver figura).
Esta configuración corresponde a un factor de resistencia
igual a 100. En estos casos es necesario adquirir las
prolongaciones necesarias.
C12
14
3
4
5
6
El Kit comprende:
N°1 - Junta (1)
N°1 - Curva concéntrica
Ø 60/100 (2)
N°1 - Adaptador Ø 60/100 para Ø
80/125 (3)
N°1 - Terminal concéntrico asp./des.
Ø 80/125 (4)
N°1 - Rosetón interno blanco (5)
N°1 - Rosetón externo gris (6)
N.B.: durante la instalación de los conductos es necesario
instalar cada 3 metros una abrazadera con tacos.
• Rejilla externa. El terminal aspiración-descarga, bien sea
Ø 60/100 o Ø 80/125, si está correctamente instalado se
presenta al exterior del edificio de forma agradable. Ase-
gurarse que el rosetón de silicona tapa correctamente
y está bien adosado al al muro externo.
N.B.: por motivos de seguridad, se recomienda no obstruir,
ni siquiera provisionalmente, el terminal de aspiración-
descarga de la caldera.
C12
Kit vertical con teja de aluminio Ø 80/125. Montaje
kit: instalar la placa concéntrica (2) en el orificio central de
la caldera, interponiendo la junta (1) y apretar con los tornillos
del kit. Acoplar el adaptador (3) por el lado macho (liso)
con el lado hembra de la placa concéntrica (2). Instalación
de la teja de aluminio. Sustituir la teja de cerámica por
la de aluminio (5), perfilándola para que pueda fluir
el agua de lluvia. Colocar sobre la teja de aluminio el
semicasquete fijo (7) e introducir el tubo de aspiración-
descarga (6). Acoplar el terminal concéntrico Ø 80/125
por el lado macho (6) (liso) con el lado hembra del adap-
tador (3) (con juntas de labio) hasta llevarlo al fondo, com-
probando de haber introducido el rosetón (4), de este modo,
se obtendrá la estanqueidad y unión de los elementos que
componen el kit.
5
4
3
2
1
• Unión por encaje de tubos, prolongaciones y codos concén-
tricos. Para instalar prolongaciones por encaje con otros
elementos de fumistería, se efectúa como sigue:
Acoplar el tubo concéntrico y el codo concéntrico por el
lado macho (liso) con el lado hembra (con juntas
C32
8
El Kit comprende:
N°1 - Junta (1)
N°1 - Placa hembra concéntri-
7
ca (2)
N°1 - Adaptador Ø 60/100 para
Ø 80/125 (3)
N°1 - Rosetón (4)
N°1 - Teja de aluminio (5)
N°1 - Tubo concéntrico asp./
6
descarga Ø 80/125 (6)
N°1 - Semicasquete fijo (7)
N°1 - Semicasquete móvil (8)
