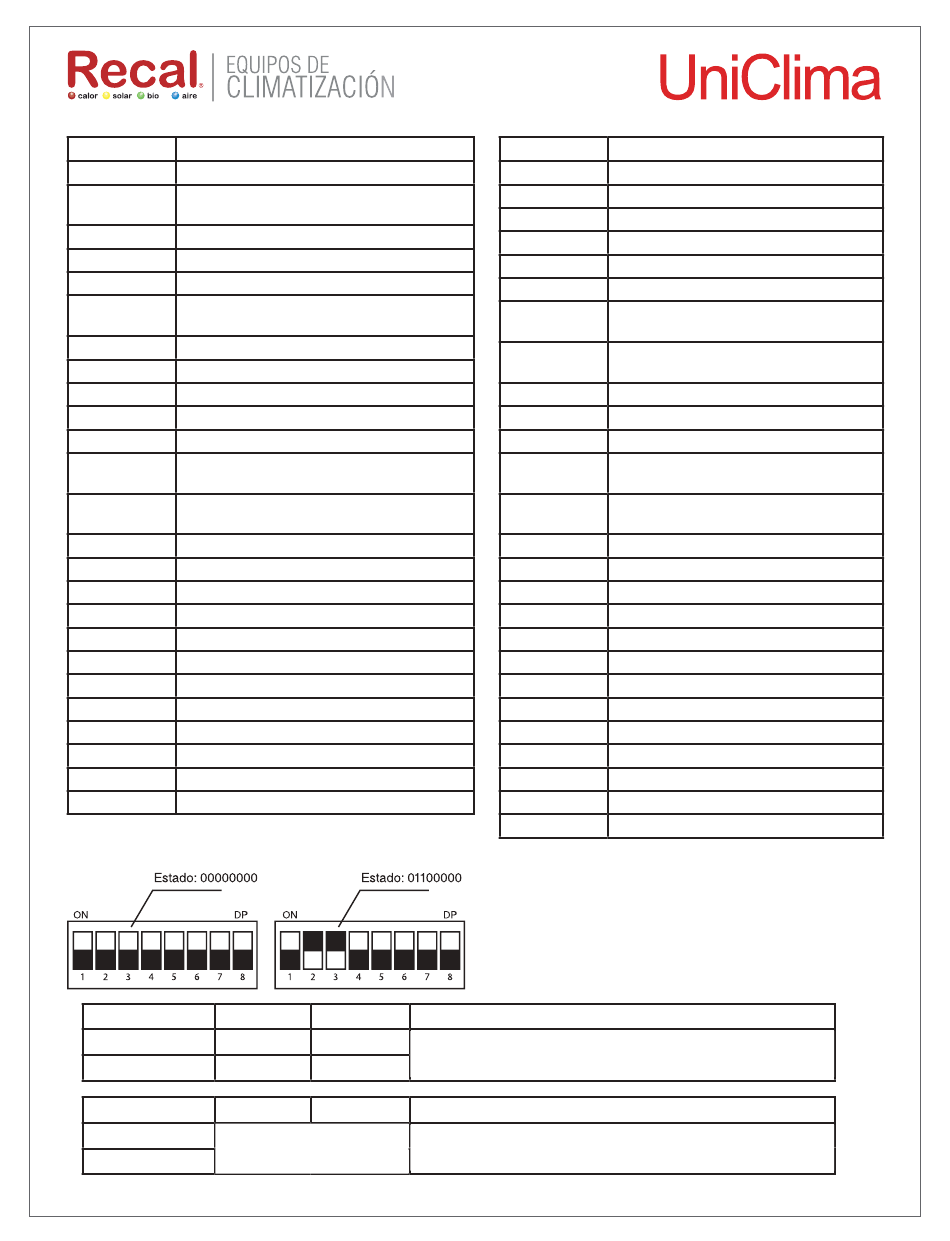

SÍMBOLO
RY1
El cigüeñal y tropical.
RY2
Salida de señal de la válvula de llenado de
agua.
RY3
Salida de señal de válvula de tres vías.
RY4
Salida de señal de arranque suave.
RY5
Salida de señal de válvula EVI.
RY6
Salida de señal de calefacción eléctrica de
agua caliente.
RY7
Salida de señal de válvula de cuatro vías.
RY8
Salida de señal del compresor del sistema 2
RY9
Salida de señal del compresor del sistema 1
RY10
Salida de señal del compresor del sistema 2
RY11
Salida de señal de bomba de ciclo de agua.
CORRIENTE 1 Detección de corriente del compresor del
sistema 1
CORRIENTE 2 Detección de corriente del compresor del
sistema 2
T1
Temperatura del tanque de agua caliente
T2
Temperatura de salida de agua
T3
Temperatura bobina sistema 1
T4
Temperatura bobina sistema 2
T5
Temperatura de descarga del sistema 1
T6
Temperatura de descarga del sistema 2
T7
Temperatura de succión sistema 1
T8
Temperatura de succión sistema 2
T9
Temperatura ambiente
T10
Temperatura de entrada de agua
T11
Temperatura de entrada de agua
DEPURAR
Programa de puerto de escritura
El propósito del interruptor de marcado de código
DIGITOS/ESTADO
ON:1
FASE ÚNICA 3 SISTEMAS
OFF:0
3 FASES
DIGITOS/ESTADO
ON:1
Transformador nuevo
Transformador antiguo
OFF:0
SIGNIFICADO
1
2
4 SISTEMAS
5
6
www.recal.cl | info@recal.cl | (+56-2) 2430 7700
SÍMBOLO
R
Entrada de alimentación
S
Entrada de alimentación
T
Entrada de alimentación
AC-N
Entrada de alimentación
TRAN-IN
Transformador primario
TRAN-OUT
Transformador secundario
E-VALVE 1
Válvula de expansión electronica del
sistema 1
E-VALVE 2
Válvula de expansión electronica del
sistema 2
E-VALVE 3
Tarjeta de expansión electrónica
RS485
Control centralizado de la comunicación
CN4
Interfaz de control de cable
IN10
Interruptor de protección contra sobre-
carga del ventilador
IN9
Interruptor de protección de sobreca-
lentamiento
IN8
Interruptor de emergencia
IN7
Aire acondicionado en línea interruptor
IN6
Reserva
IN5
Interruptor de baja presión sistema 2
IN4
Interruptor de baja presión sistema 1
IN3
Interruptor de alta presión del sistema 2
IN2
Interruptor de alta presión del sistema 1
IN1
Interruptor de flujo de agua
COM
GND
W-H
Alto nivel de agua en tanque
W-M
Reserva
W-L
Bajo nivel de agua en tanque
WATER-COM
12v
3
00:válvula retorno agua
01: Bomba solar de ciclo de agua 11: El cigüeñal y tropical.
7
Durante el control centralizado modular, la selección
del código de dirección de la unidad
29
SIGNIFICADO
4
10: Partida suave
8
