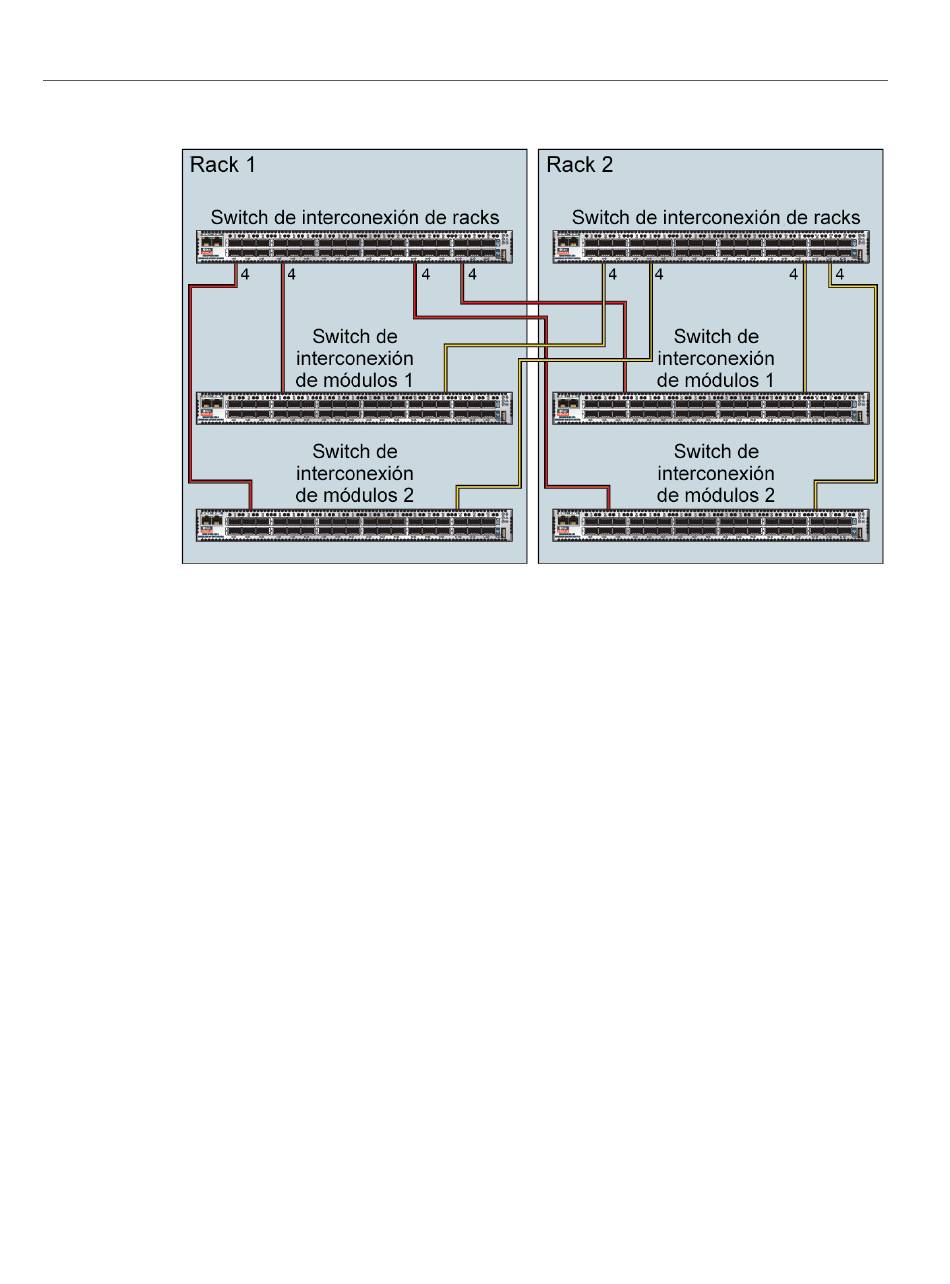

Como se muestra en el gráfico anterior, cada switch de interconexión de módulos del rack 1 se
conecta con los siguientes conmutadores:
Cuatro conexiones a su switch de interconexión de racks interno
■
Cuatro conexiones al switch de interconexión de racks del rack 2
■
El switch de interconexión de racks del rack 1 se conecta con los conmutadores siguientes:
Ocho conexiones a los dos switches de interconexión de módulos internos
■
Ocho conexiones a los dos switches de interconexión de módulos del rack 2
■
En Oracle SuperCluster T5-8, los switches de interconexión de racks y de interconexión de
módulos se instalan en las siguientes ubicaciones:
Switch de interconexión de racks en U1
■
Dos switches de interconexión de módulos en U26 y U32
■
Cableado para dos racks
En la tabla siguiente muestran las conexiones de cables para el primer switch de interconexión
de racks (R1-U1) al realizar la interconexión entre dos racks completos.
Conexión de varios sistemas Oracle SuperCluster T5-8
Cableado para dos racks
