S p e c t r a L i g h t Q C
5. Coloque el panel derecho (4) con el lado liso hacia fuera sobre el borde superior del panel trasero (2).
6. Deslice el panel derecho (4) hacia abajo a lo largo de la canaleta de interconexión hasta que la lengüeta
frontal del panel derecho (4) se inserte en el panel inferior (1). Fije el panel derecho (4) al panel inferior y al
panel trasero con los cuatro tornillos, tal como se muestra en la Figura 4.
(3)
Tornillo
7. Introduzca los goznes de los dos paneles laterales en las ranuras correspondientes en el panel frontal (5).
8. Gire el panel frontal hacia arriba en la unidad hasta que los imanes entren en contacto con el panel frontal.
Consulte la Figura 5.
Imán del panel frontal
8
(2)
(4)
(1)

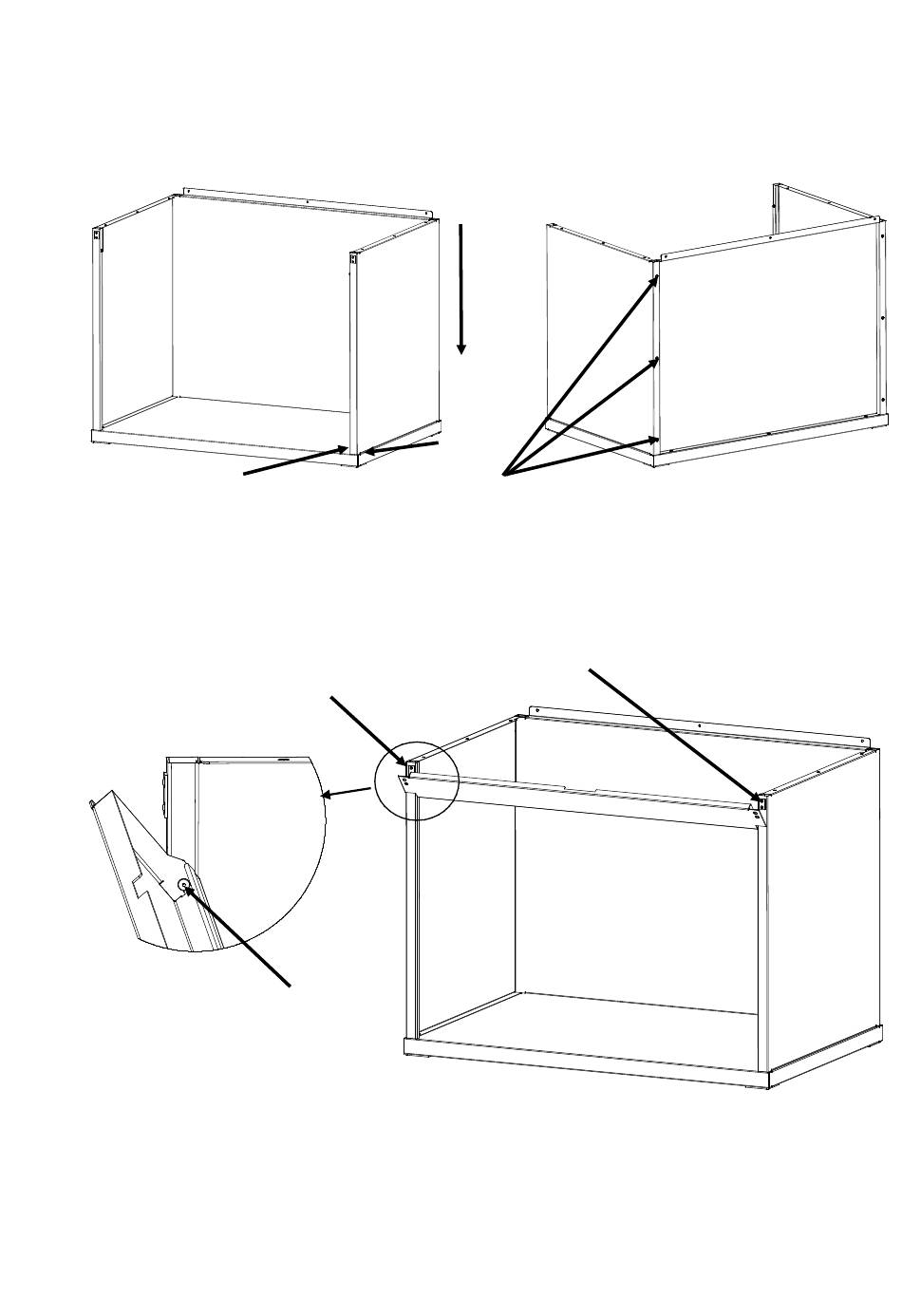

Figura 4. El panel derecho en los paneles trasero e inferior
Gozne
Figura 5. Montaje del panel frontal
(4)
Ranura
Tornillos
Imán del panel frontal
(5)
(3)
(2)
