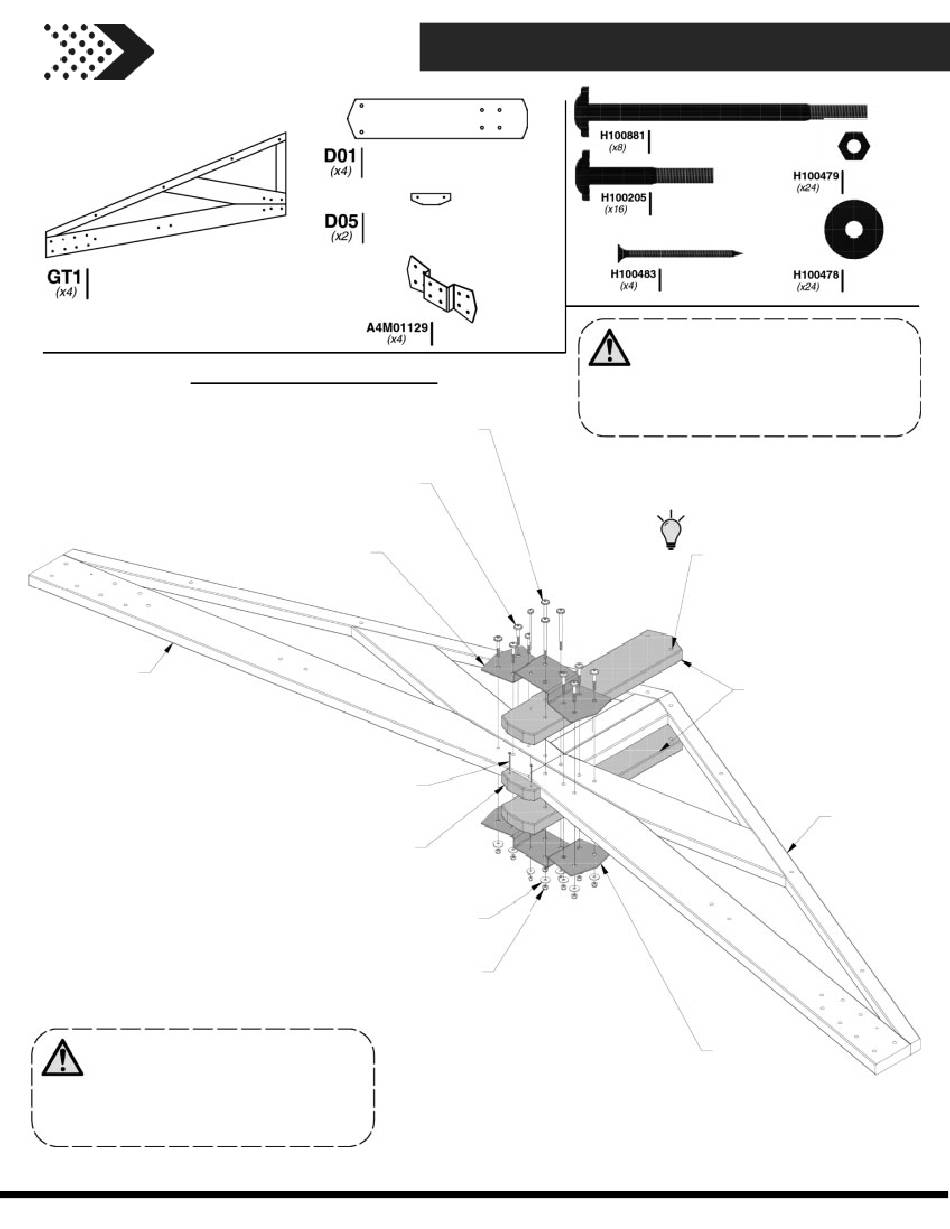

PASO 2
ARMAZÓN DEL GABLETE
1 7/16" x 33 5/8" x 64 9/16" (36 x 854 x 1640)
COMPLETE ESTE PASO DOS VECES
GT1
(x1)
ARMAZÓN
NOTA:
ALINEE D05 CON EL TABLERO D01
INFERIOR Y TALADRE AGUJEROS
PILOTO DE 1/8" PARA LOS
HERRAJES DE UNIÓN.
TABLA DE GABLETE - W4L14992
1 3/8" x 5 1/4" x 24 1/4" (36 x 134 x 615)
TABLA DE GABLETE - W4L14995
1 3/8" x 1 1/2" x 5 1/4" (36 x 38 x 134)
881
PERNO: 5"
205
(x8)
PERNO: 2 1/4"
129
(x1)
SOPORTE DEL
GABLETE
483
(x2)
TORNILLO: 8 x 2 1/4"
D05
(x1)
TABLA DEL GABLETE
478
ARANDELA: 8 x 27"
479
TUERCA: 5/16"
SOPORTE DEL GABLETE
(x4)
(x12)
(x12)
18
PERNO BL NG
5/16 x 5
PERNO BL NG
5/16 x 2-1/4
TORNILLO P WH
NG 8 x 2 1/4
NOTA:
SI ES NECESARIO PARA FACILITAR
EL MONTAJE, UTILICE EL SOPORTE
DE METAL COMO GUÍA Y PERFORE
CON UNA BROCA DE 7/16" - (10 mm)
Y LUEGO ENSAMBLE.
CONSEJO:
AGREGUE
PERNOS LARGOS
TEMPORALMENTE
PARA QUE SEA MÁS
FÁCIL ALINEAR LAS
PIEZAS DE MADERA.
D01
(x2)
TABLA DEL
GABLETE
129
(x1)
SOPORTE DEL
GABLETE
CONTRATUERCA
NG 5/16
ARANDELA
PLANA
NG 8 x 27
GT1
(x1)
ARMAZÓN
