¡PRECAUCIÓN!
El ruido o vibración inusual indica que hay un
problema. No opere el compresor hasta que un
técnico calificado haya identificado y corregido la
fuente.
Información eléctrica
Se debe realizar la instalación según los códigos estatales y
locales del National Electric Code, National Electric Safety
Code y del Canadian Electric Code; el motor eléctrico, el
cableado y todos los controles eléctricos deben estar conforme
a los códigos anteriores. El incumplimiento de los códigos
nacionales, estatales y locales puede provocar lesiones
físicas o daños a la propiedad. Un electricista calificado
debe realizar todas las conexiones eléctricas. Nota: La
unidad se debe conectar a tierra.

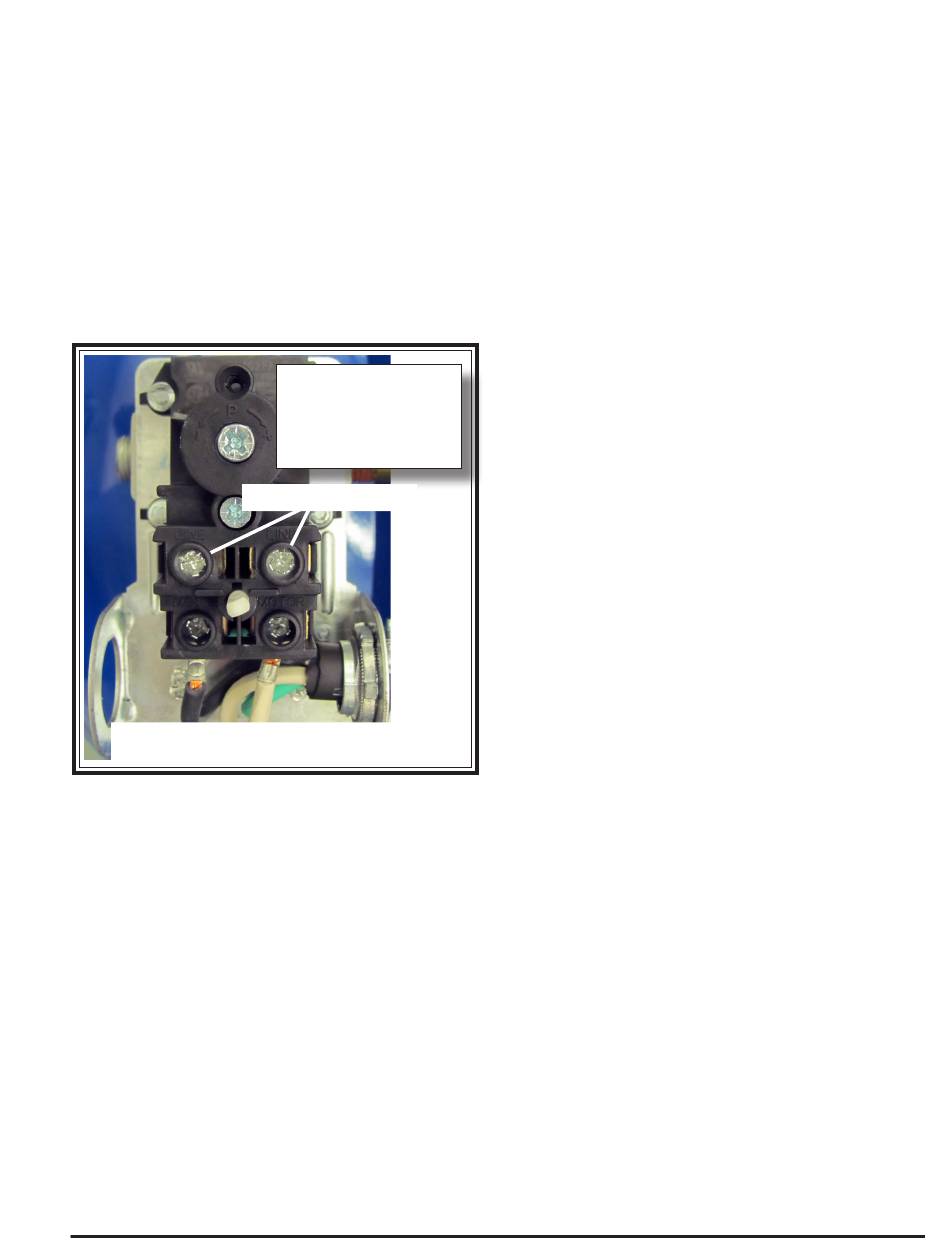

Conecte aquí la corriente
Conecte el cable de conexión a tierra al tornillo
de conexión a tierra
Fig. 1 Conexiones eléctricas para el modelo 1312101159
Algunos compresores Quincy están equipados con un
cable de suministro de energía eléctrica. ¡No modifique el
cable! Si el enchufe no entra en el tomacorriente, solicite
a un electricista certificado que instale un tomacorriente
correcto.
Los compresores Quincy que no estén equipados con
cable eléctrico, se deben conectar según el código NEC y
todos los códigos y ordenanzas locales (consulte la Fig. 1).
¡PELIGRO!
El alto voltaje puede provocar lesiones corporales o
la muerte. Desconecte y bloquee y etiquete según la
norma OSHA 1910.147 todas las fuentes de energía
eléctrica antes de abrir el gabinete eléctrico o de
realizar mantenimiento.
Serie de una etapa
1312101105, Noviembre 2014
¡PRECAUCIÓN!
Verifique que todos los
cables estén firmes y que los
sujetadores estén apretados
antes de conectar la energía a la
unidad.
eléctrica de 230 voltios
¡ADVERTENCIA!
Nunca asuma que es seguro trabajar en un compresor
solo porque no está en funcionamiento. Podría
volver a arrancar en cualquier momento. Siga
todas las precauciones de seguridad descritas en
MANTENIMIENTO.
Protección por relé de sobrecarga
(si está equipado)
Si el motor se sobrecalienta, un relé de sobrecarga detendrá
la unidad. (Las causas del sobrecalentamiento del motor
se pueden encontrar en SOLUCIÓN DE PROBLEMAS.)
Cuando se haya cortado el relé de sobrecarga, se debe enfriar
el motor y antes de arrancar la unidad se debe restablecer
el botón rojo de sobrecarga en el motor.
¡PRECAUCIÓN!
Los relés de sobrecarga están diseñados para
proteger el motor de daños que se puedan producir
debido a la sobrecarga del motor. Si el relé de
sobrecarga se desconecta continuamente, NO SIGA
PRESIONANDO EL BOTÓN DE RESTABLECIMIENTO.
Comuníquese con el distribuidor local de Quincy
para obtener ayuda.
Cables de extensión (unidades portátiles)
Para evitar pérdida de energía y sobrecalentamiento del
motor, se recomienda el uso de la manguera de aire adicional
en lugar de un cable de extensión. Si se debe utilizar un
cable de extensión, debe ser de 3 hilos con un enchufe de
tres patas. Consulte la siguiente tabla para determinar el
calibre del hilo necesario respecto a la longitud del cable:
Longitud del cable
hasta 762,00 cm
hasta 30,5 m
¡PRECAUCIÓN!
No opere el compresor con un desnivel superior a
10° ni lo mueva mientras esté funcionando.

Montaje de unidades fijas

El montaje correcto de las unidades Quincy Compressor
es esencial para el funcionamiento seguro y una vida útil
prolongada del equipo.
¡ADVERTENCIA!
Se debe extraer el compresor de la plataforma de
envío antes de la instalación.
La instalación requiere una plataforma o piso de hormigón
plana y nivelada. Se deben anclar todas las unidades
verticales fijas del tanque. Quincy recomienda que todas
las unidades verticales del tanque se monten como se indica
sin aisladores (consulte la Fig. 2).
Los códigos estatales o locales pueden exigir que el
compresor se atornille al piso. En este caso, se debe nivelar
la unidad y se debe atornillar, asegurándose completamente
de que las patas no se tensen de ninguna manera. Deje
la contratuerca suelta. Las patas desniveladas que
se atornillen firmemente a la plataforma de hormigón
provocarán vibraciones graves que tendrán como resultado
23
Calibre del hilo
53 a 45,4 L.
37,9 L.
