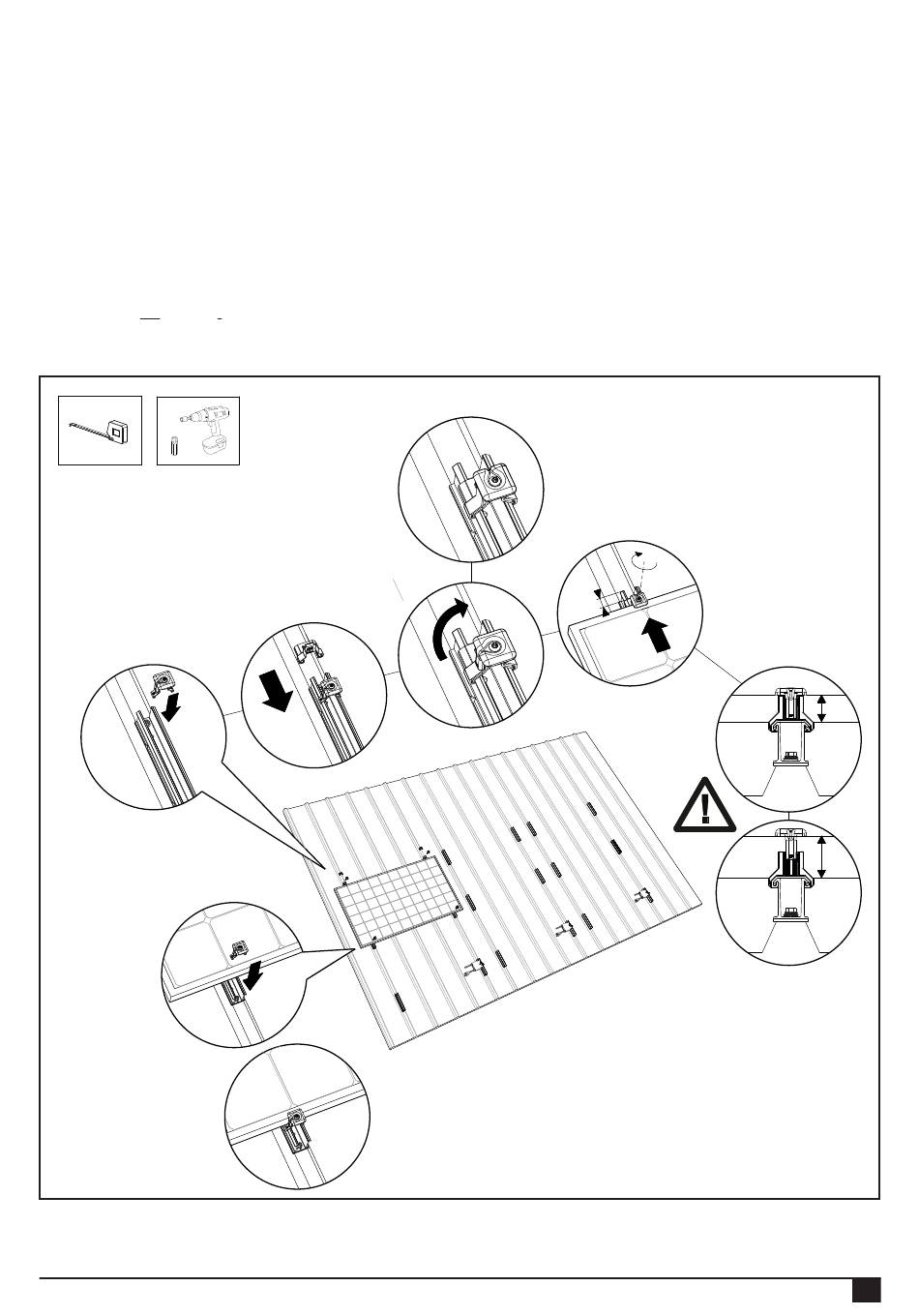

6.5 Instalación del primer panel solar en los perfiles de montaje
1. Apriete la clema/grapa universal de panel en los dos perfiles de montaje superiores hasta que encaje con un clic.
2. Deslice los soportes de las clemas/grapas finales en los perfiles de montaje y sobre la clema/grapa universal de panel.
3. Gire la pestaña de la clema/grapa universal de panel hacia el lado frontal.
4. Coloque el primer panel solar en los cuatro perfiles de montaje superiores y empújelo contra los dos soportes de las
clemas/grapas finales. Elija la altura adecuada para que la clema/grapa universal encaje con el panel solar. Atornille las
clemas/grapas finales de panel. Asegúrese de que el perfil de montaje sobresalga entre 20 y 30 mm. ¡Atención! El par
de apriete de la unión roscada es de 4,5 Nm (máx. 6,5 Nm).
5. A continuación, apriete las clemas/grapas universales de panel en los perfiles de montaje en la parte inferior del panel
solar hasta que encajen con un clic. Elija la altura adecuada para que la clema/grapa universal encaje con el panel solar.
6. ¡Atención! No atornille todavía estas clemas/grapas universales de panel.
¡Atención! El grosor mínimo del panel Y = 29 mm, y el grosor máximo del panel X = 50 mm.
T30
1.
¡Clic!
5.
6.
Rev. 12.07.21 MANUAL DE INSTRUCCIONES DEL SISTEMA DE MONTAJE PARA CUBIERTAS DE CHAPA METÁLICA
3.
2.
4.
20-30
mm
Y
X
12
