4.3.5 Ubicaciones de los terminales: tamaño de bastidor D
Cuando diseñe el acceso para los cables, tenga en cuenta las siguientes posiciones de los terminales.

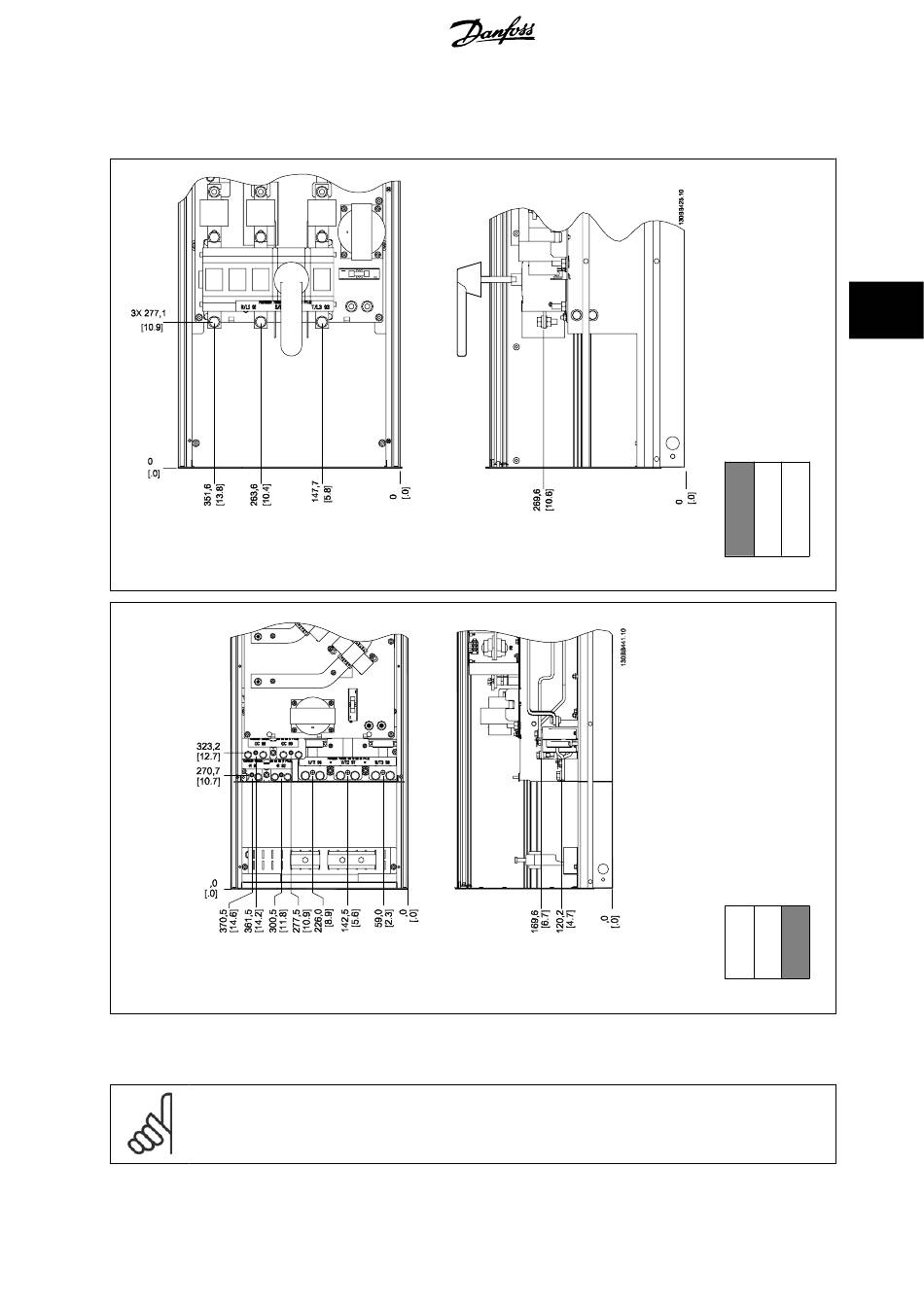

Ilustración 4.12: Ubicaciones del terminal D6: filtro
Ilustración 4.13: Ubicaciones del terminal D6: convertidor de frecuencia
Tenga en cuenta que los cables de alimentación son pesados y difíciles de doblar. Establezca la posición óptima del convertidor de frecuencia para asegurar
una sencilla instalación de los cables.
¡NOTA!
Todos los bastidores D están disponibles con terminales de entrada estándar o interruptor de desconexión.
®
