Planifi cación (continúa)
INSTALACIÓN CON PUERTAS DE UNA SOLA PIEZA
• Generalmente una puerta de una sola pieza no requiere
refuerzos adicionales. Si usted tiene una puerta de material
liviano y quiere reforzarla, consulte la información respecto
a puertas seccionales, contenida en Instalación, Paso 12.
• Dependiendo del diseño de su puerta, tal vez necesite
piezas de montaje adicionales para la ménsula de la puerta
(Paso 12).

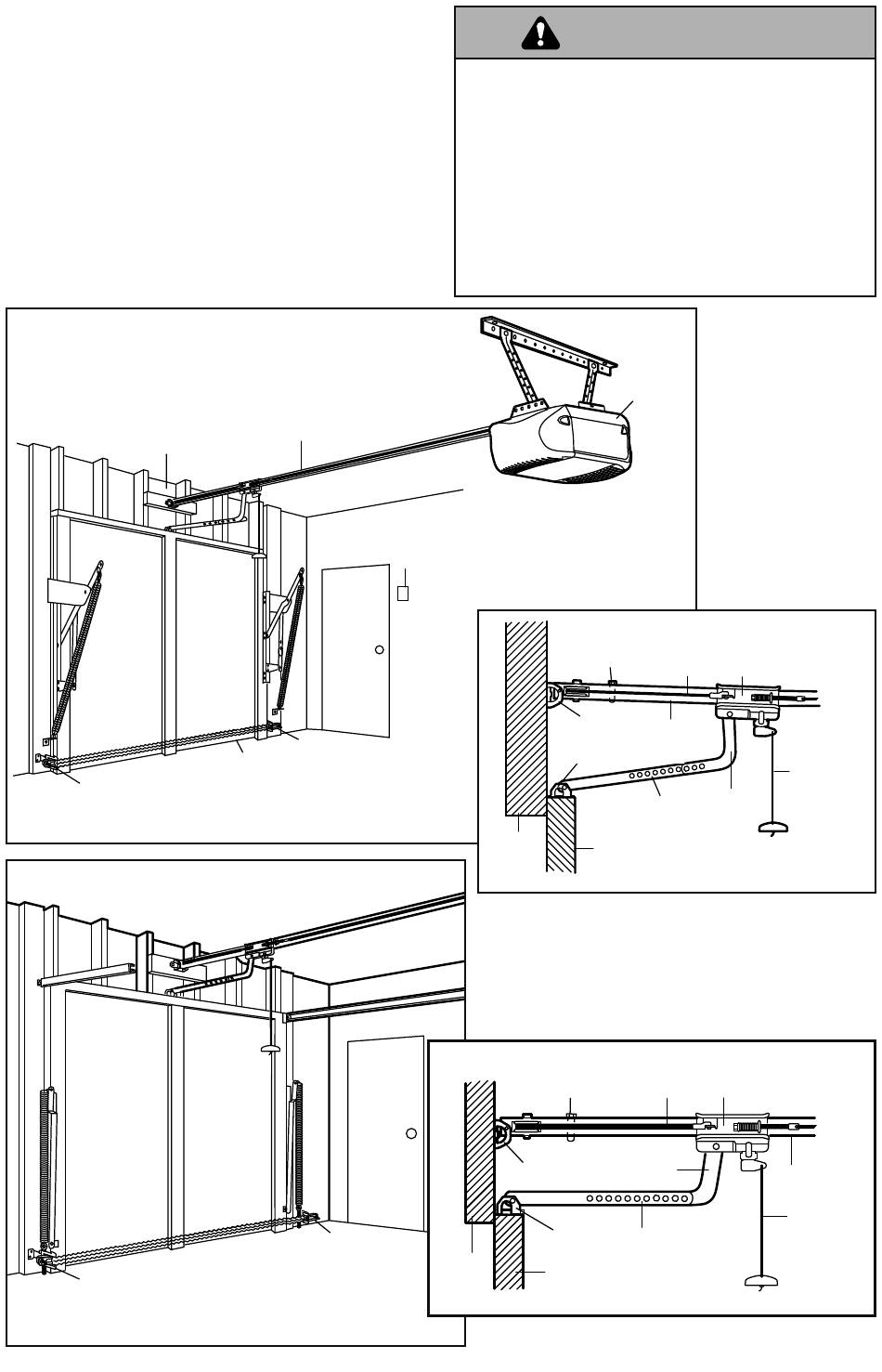

PUERTA DE UNA SOLA PIEZA
SIN CARRIL
Pared de cabecera
La separación entre
el piso y la puerta no
Sensor de
debe ser mayor de
seguridad
6 mm (1/4 de pulg.).
de reversa

PUERTA DE UNA PIEZA CON CARRIL

El espacio entre la base
de la puerta y el piso
Sensor de
no debe de exceder 6
seguridad de
mm (1/4 de pulg.).
reversa
TECHO TERMINADO
Es necesario ménsula
de soporte y accesorios
de fi jación. Véase la
página 15.
Riel
Control de puerta
montado en pared
Puerta
de
acceso
Sensor de seguridad
de reversa
Puerta
de
acceso
Sensor de
seguridad de
Pared
reversa delantera
5
ADVERTENCIA
Sin un sistema de retroceso de seguridad que funcione
debidamente, al cerrar la puerta de la cochera se corre
el riesgo de que las personas (y en particular los niños
pequeños) sufran LESIONES GRAVES o INCLUSO
LA MUERTE.
• El espacio entre la base de la puerta de la cochera y el
piso NO DEBE exceder 6 mm (1/4 de pulgada). De no
ser así, el sistema de retroceso de seguridad NO va a
funcionar debidamente.
• El piso o la puerta de la cochera se DEBE reparar para
eliminar este espacio.
Unidad
del
motor
Perno de
paro
del trole
Ménsula
del cabezal
Ménsula de la puerta
Puerta
de la
Pared
cochera
delantera
Perno de paro
del trole
Brazo de
Ménsula
la puerta
del cabezal
curvo
Ménsula de
Brazo recto
la puerta
de la puerta
Puerta de
la cochera
EN POSICIÓN CERRADA
Banda
Trole
Riel
Cuerda y
manija del
Brazo
sistema
Brazo
de la de
recto
puerta
liberación
de la
curvo de
puerta
emergencia
EN POSICIÓN CERRADA
Banda Trole
Riel
Cuerda y
manija del
sistema de
liberación de
emergencia
