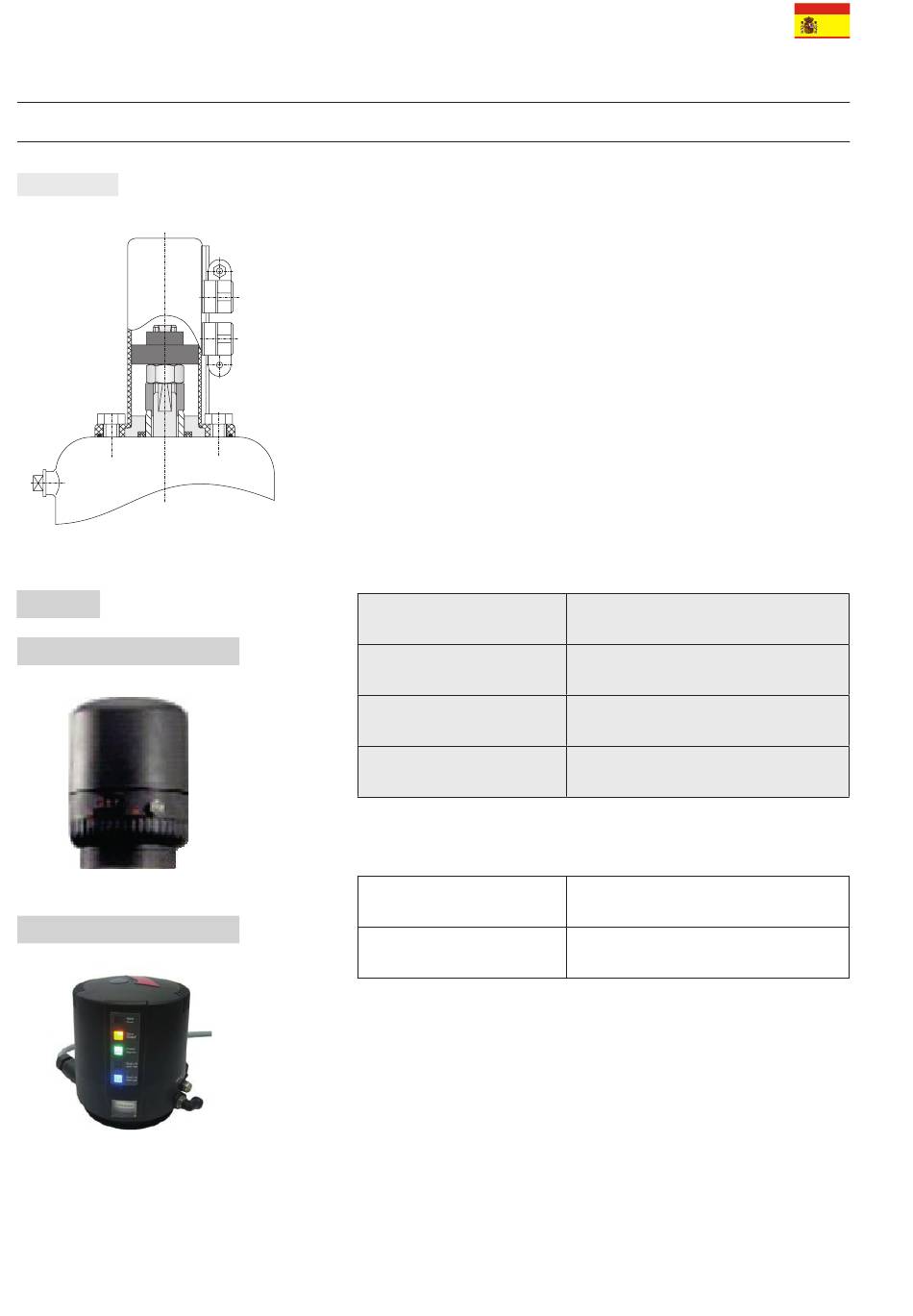

Fig. 5.1.
Fig. 5.2.
Unidad de control CU3
Unidad de control CU4
5
5.

Equipamiento adicional

5.1. Indicador de posición de válvula (fig. 5.1)
En el cabezal de control podrá Usted montar directamente un
soporte de iniciadores de indicación de posición de válvula (VSM).
Según necesite, en el soporte de iniciadores (VSM) podrá montar
iniciadores de señalización de fines de carrera del plato de la
válvula.
Recomendamos usar uno de nuestros tipos estándar APV:
Distancia de conmutación: 5 mm / Diámetro: 11 mm.
Tensión de trabajo:
Salida:
Conexión:
Grado de protección:
Nº de artículo:
Si el cliente usa otro indicador de posición de válvula, no podemos
garantizar un funcionamiento sin problemas.
5.2.

Unidad de control (fig. 5.2.)

Es posible instalar una unidad de control en la válvula MS4.
Puede elegirse entre diversas versiones:
Direct Connect
Nº de artículo; nº ID
Profibus
Nº de artículo; nº ID
Device Net
Nº de artículo; nº ID
AS – interface extended
Nº de artículo; nº ID
Para instalar la unidad de control en la válvula MS4 se necesita un
adaptador.
Denominación:
Nº de artículo:
Denominación:
Nº de artículo:
10–30 VCC
Corriente de trabajo conmutación pnp
cable integrado de 5 m de largo
IP67
08 - 60 - 011/93; H16223
CU41-S-Direct Connect
08-45-100/93; H320460
CU31-Profibus
08 - 45 - 001/93; H315495
CU31-Device Net
16 - 31 - 240/93; H209422
CU41-S-AS-i extended
08 - 45 - 110/93; H320467
CU3-Adapter SW4 / M4
08-48-480/93; H315806
CU4-S-Adapter para DN25/1"-100/4"
08-48-600/93; H320474
Válvula de diafragma con "fan support"
