Instalación De La Brida - Vetus STERN THRUSTER Instrucciones De Instalación

Si el espejo no ofrece la
altura suficiente para el
montaje de la hélice de
popa, se puede elaborar
eventualmente una super-
ficie oblicua para montar
la hélice de popa. Tómese
en cuenta que en este
caso es necesario prote-
ger el conducto contra la
fuerza producida por el agua durante una navegación normal.
Es conveniente no dejar salir por debajo del plano el conducto.
No recomendamos el
montaje en el plano del
barco, ya que el conducto
no está preparado para
las fuerzas del agua
durante una navegación
normal que entonces se
producirían. Por otra
parte, se frenaría seria-
mente el movimiento nor-
mal del barco.

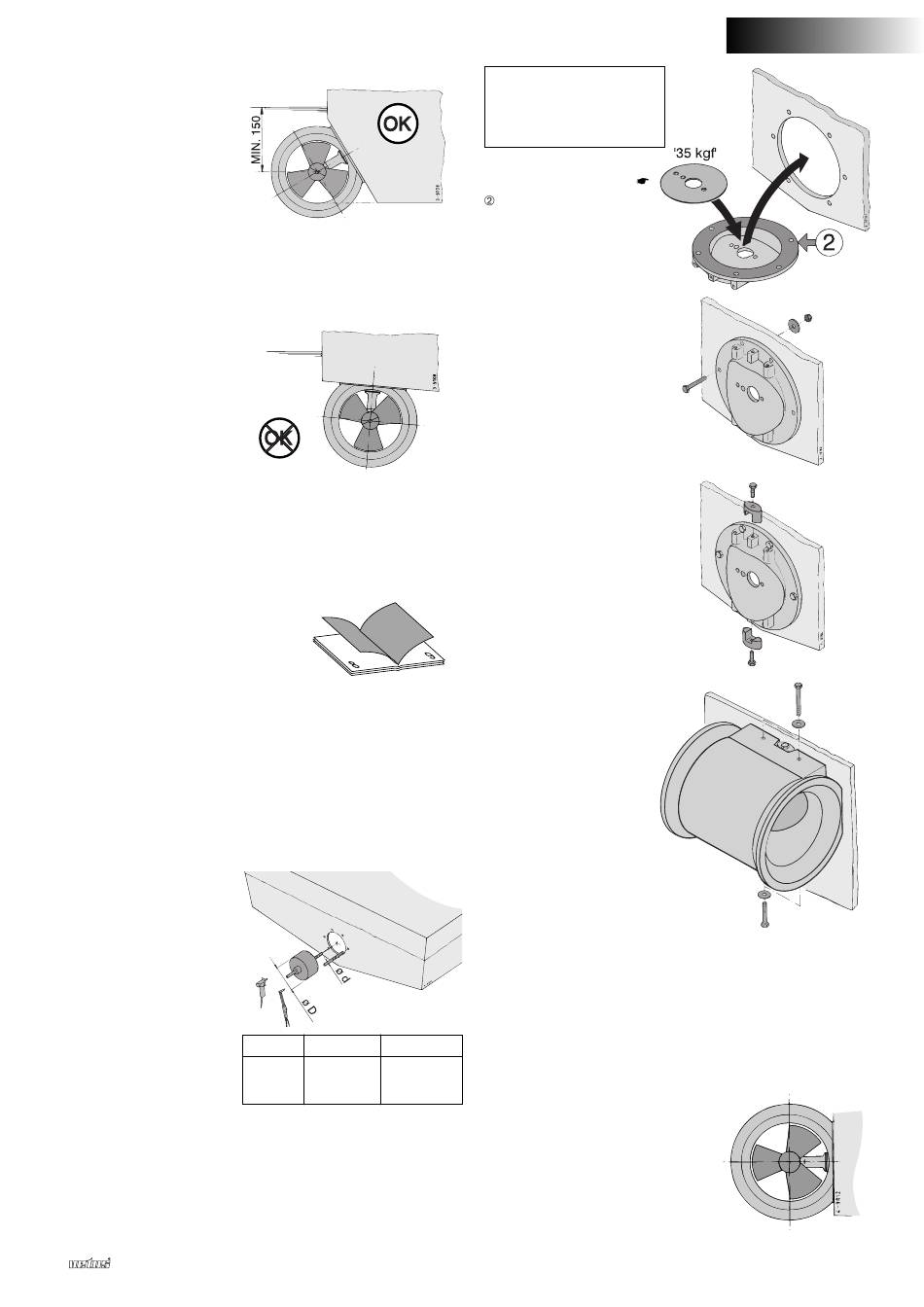

Instalación de la brida
Situar en el lado exterior, donde se pondrá la hélice de popa, la
plantilla y marcar los orificios.
La plantilla de perforación se
encuentra en la página central.
¡IMPORTANTE! El eje central de la plantilla debe estar exacta-
mente horizontal, quedando como mínimo 150 mm debajo de
la línea de flotación.
Seguidamente perforar un orificio pequeño a modo de control
(por ejemplo, de 4 mm) en el lugar donde quedará el centro de
la brida. Esto permite comprobar sencillamente en el lado inte-
rior si la instalación de la brida y el motor no causará proble-
mas.
Realizar los orificios,
según el material del
casco, con un taladro y
una sierra de calar, o bien
con un cortador sopletis-
ta. Desbarbar los orificios.
Equipo de montaje para la hélice de popa '35 kgf' y '55 kgf'
Tipo ø D ø d
'35 kgf'
146 (5 3 / ") 8,2 (0.32")
4
'55 kgf'
Sólo en el tipo '35 kgf':
Coloque la junta extra
en la brida.
Aplicar en la superficie de
aislamiento de la brida (
) un producto sellador
(una cola de poliuretano,
por ejemplo, Sikaflex ® -
292) y colocar la brida en
el casco.
Montar la brida con los tor-
nillos, tuercas y arandelas
planas suministrados.
Montar los 2 ánodos de
zinc suministrados.
Montar el conducto en la
brida con los tornillos y
arandelas planas suminis-
trados.
Disponer en dichos tor-
nillos M6x40 un medio
de seguridad.
El montaje de la 'hélice de estrave'
La 'hélice de proa' se montará de acuerdo con las correspon-
dientes instrucciones de hélice de proa.
Asegúrese de que la hélice pre-
sente por todo su alrededor la
misma holgura con respecto a la
pared del conducto.
