BLOQUEOS DE SISTEMA Y SEÑALES DE ESTADO
8.3 Sistema de desconexión de la alimentación, ETX
8.3.1 Introducción
Es posible instalar un sistema de desconexión de la alimentación del sistema si la administración
local y nacional requiere que ExacTrac apague por completo el sistema durante una desconexión
de emergencia. En tal caso, el sistema ExacTrac se desconectará inmediatamente cuando se
pulse un botón de emergencia.
Además del circuito de desconexión de emergencia, es obligatorio instalar una de las dos
opciones de parada de emergencia descritas más arriba.
El sistema de desconexión de emergencia garantiza que en caso de activación de la desconexión
de emergencia no solo se detiene el movimiento y los riesgos relacionados con los rayos X, sino
que el sistema también se desconecta por completo de la red de alimentación.
Es necesario conectar el sistema completo de alimentación eléctrica del sistema ExacTrac
(armario informático, 1.0 y armario del generador de rayos X, 2.0a) al circuito de desconexión de
emergencia. En tal caso, el sistema ExacTrac se desconectará inmediatamente cuando se pulse
un botón de emergencia.
Usted o su subcontratista son los responsables de diseñar y suministrar el circuito y los botones
del sistema de desconexión de emergencia.

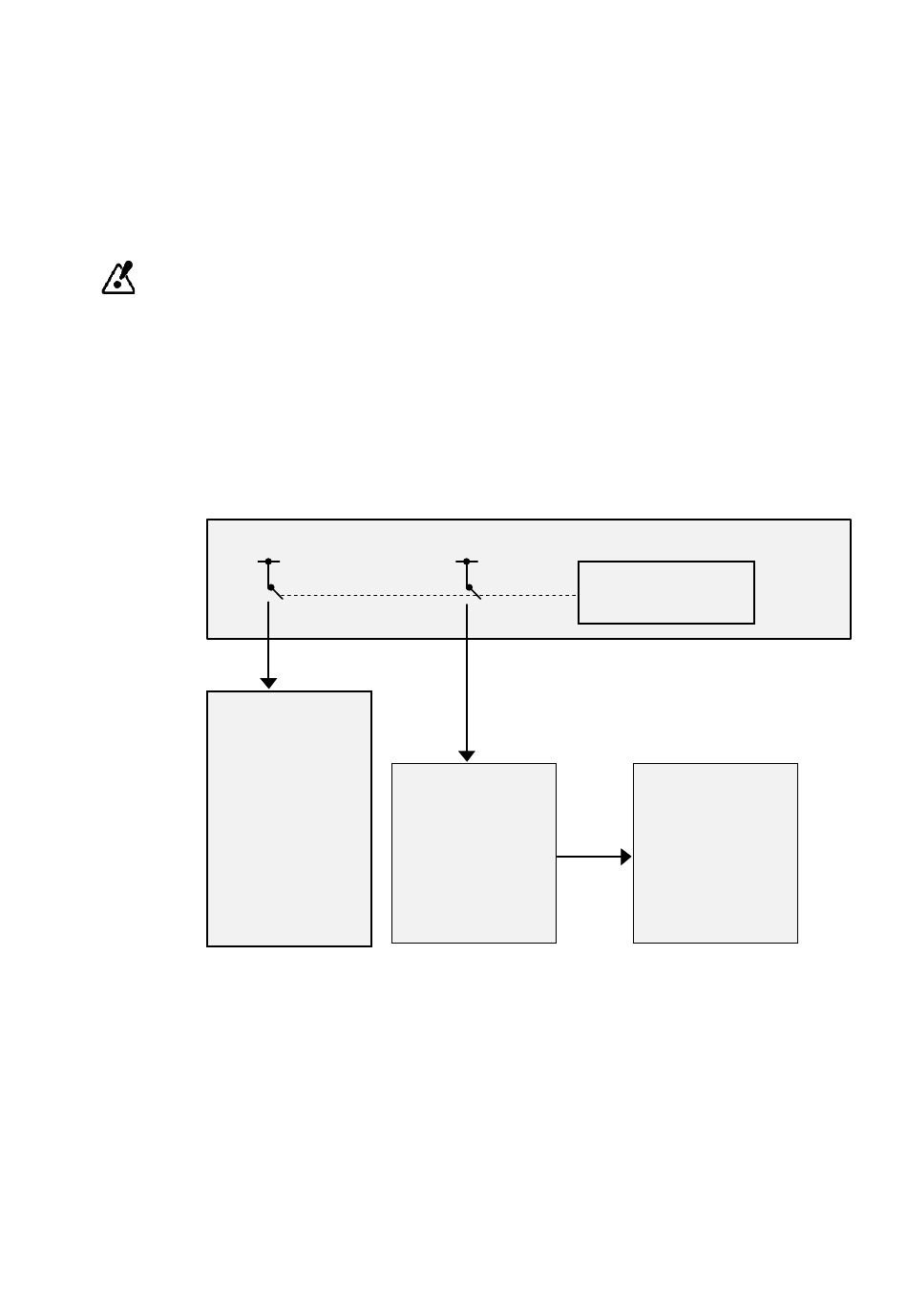

La ilustración siguiente muestra un circuito (ejemplo) de un bloqueo de desconexión de
emergencia de la alimentación del sistema:
Armario ExacTrac
Manual de preinstalación Ed. 1.0 ExacTrac Ver. 6.x
1 fase, barra alimentación eléctrica, 3 fases
Generador rayos X
Armario 1 (principal)
Instalación edificio
Circuito desconexión emergencia
Generador rayos X
Armario 2 (secundario)
Figura 40
