El kit Altronix T1PDK7F24 Trove PDK está premontado y consta de un gabinete/backplane Trove1PD1 con fuente de
alimentación/cargador Altronix instalado de fábrica. El kit T1PDK7F24 también admite hasta tres (3) módulos PDK
PM-07-EIOE-E para hasta veinticuatro (24) puertas en un solo gabinete.
Los métodos de cableado deben estar de acuerdo con el Código Eléctrico Nacional / NFPA 70 / ANSI, y con
todos los códigos y autoridades locales que tengan jurisdicción. El producto está destinado solo para uso en interiores.
1. Retire el backplane del gabinete. No deseche el hardware.
2. Marque y taladre previamente los barrenos en la pared para alinearlos con los tres orificios superiores del gabinete.
Instale tres taquetes superiores y tornillos en la pared con las cabezas de los tornillos sobresaliendo. Coloque
los orificios superiores de el gabinete sobre los tres tornillos superiores, nivele y asegure. Marque la posición
para los tres barrenos inferiores. Retirar el gabinete. Taladre los agujeros inferiores e instale los tres taquetes.
Coloque los orificios superiores del gabinete sobre los tres tornillos superiores. Instale los tres tornillos
inferiores y asegúrese de apretar todos los tornillos.

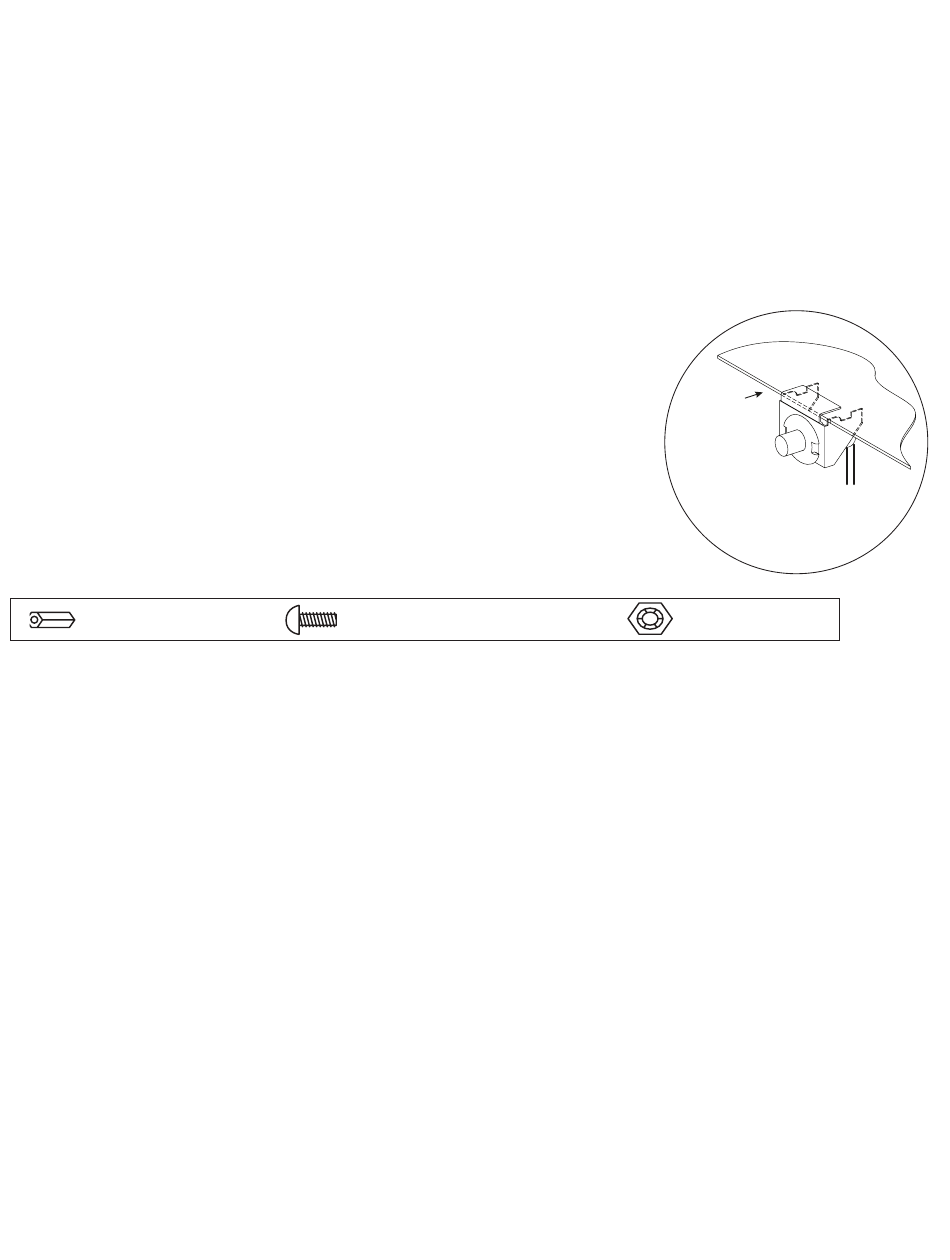

3. El montaje incluye el interruptor antisabotaje listado por UL (modelo Altronix
TS112 o equivalente) en la ubicación requerida, bisagra opuesta. Deslice el
soporte del interruptor antisabotaje en el borde del gabinete, aproximadamente
a 2 "del lado derecho (Fig. 1, pág. 2).
Conecte el cableado del interruptor antisabotaje a la entrada del Panel de
control de acceso o al dispositivo de informe apropiado listado por UL.
Para activar la señal de alarma abra la puerta de el gabinete.
4. Monte los módulos PDK PM-07-EIOE-E en el plano posterior TPD1,
consulte la págína. 3.
5. Consulte la Guía de instalación de la fuente de alimentación/cargador
eFlow para obtener más instrucciones de instalación.
Hardware:
Separador de nylon
- 2 -
Descripción:
Instrucciones de instalación:
Tornillo de cabeza plana de 5/16 "
Gabinete
Borde
de el
gabinete
Interruptor
antisabotaje
(incluido)
Para acceder al panel de control
o dispositivo de informes listado
por UL
Tuerca de bloqueo
Fig. 1
T1PDK7F
