Mantenimiento DC 11-Module
:
Cambio del fi ltro HEPA

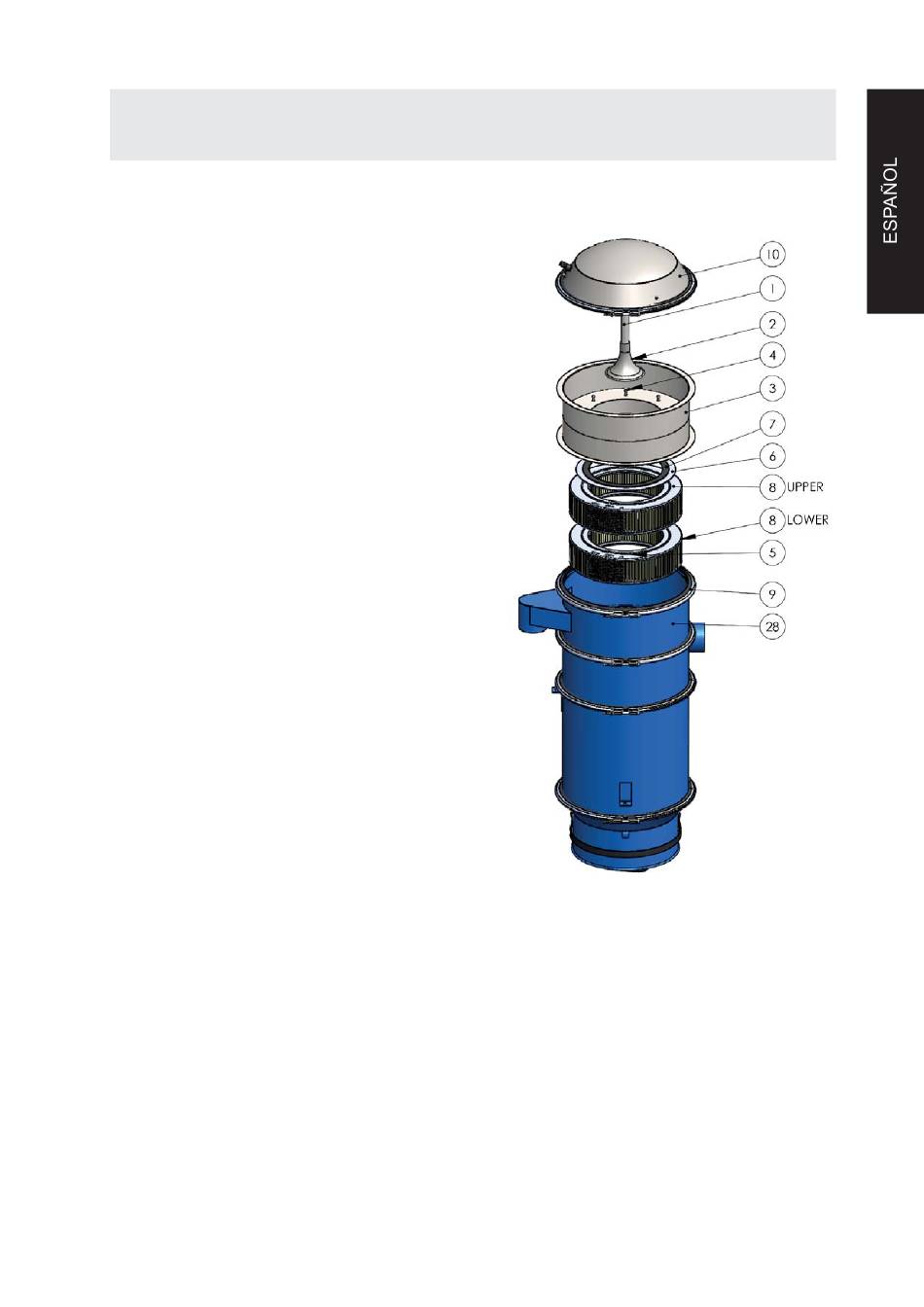

Desmonte la salida superior (pos10) del ciclón reti-
rando el anillo de fi jación.
Retire la salida anterior. Monte la nueva salida
(pos28). Conecte la salida con la manguera d110
n.º de ref. 2030 a la entrada de la bomba. Utilice la
junta n.º de ref. 3031 para sujetar la manguera d110
n.º de ref. 2030 a la entrada y la salida de la bomba
Retire el abanico de la válvula de solenoide con una
llave de gancho o llave de fontanero. Instale el tubo
(pos1) en la válvula de solenoide. Instale el abanico
en el tubo (pos1).
Instale el fi ltro inferior (pos8) en el fi ltro fi no en el
ciclón.
Instale el fi ltro superior (pos8) en el módulo HEPA
(pos3).
Instale el módulo HEPA (pos3) en el módulo de
salida.
Fije todo con el anillo de fi jación (pos9).
Apriete los ocho tornillos MRT 6*50 (pos4) que
sujetarán ambos fi ltros (pos8). Compruebe desde
el interior del módulo HEPA (pos3) que los fi ltros
(pos8) estén sujetos. Utilice sellador de roscas Loc-
tite542 o similar para los ocho tornillos MRT 6*50
(pos4).
Instale el fi ltro superior (pos10) en el módulo HEPA
(pos3).
Fije todo con el anillo de fi jación (pos9).
Max Q= 1000 m3/h
Max dp= 40kPa
