Instrucciones de montaje
8. Instalación de evacuación de humos
8.1 Dimensiones de la instalación de evacuación
La instalación de evacuación de humos deberá colocarse
de tal forma que se garantice la expulsión segura de los
humos en cualquier condición de funcionamiento, según
lo que establece la norma DIN EN 13384.
DIN EN 13384
Instalaciones de evacuación de humos. Métodos de cálculo
de las características térmicas y de mecánica de fluidos.
DIN 18160-1
Instalaciones de gas de escape - parte 1:
planificación y ejecución
Una característica específica de las calderas de pellets con
un buen grado de rendimiento es la baja temperatura de
los humos. Si esto tuviera que confirmarse mediante un
control de la temperatura, podría ser necesario instalar una
chimenea resistente a la humedad.
La necesidad de un tiro mayor o un rendimiento térmico
nominal inferior en el funcionamiento con carga parcial,
podrían, además, complicar el control.
Para obtener una mayor presión estática, aísle térmicamen-
te la instalación de evacuación
Peligro
Los humos pueden provocar intoxicaciones mor-
tales. Un tiro insuficiente puede provocar la fuga
de humos.
Atención
Un tiro insuficiente de la chimenea puede pro-
vocar un reflujo de los humos en el sistema de
extracción de pellets (incluso en la cámara de
almacenamiento de pellets) y provocar su blo-
queo (los pellets se hinchan).
Un tiro excesivo provoca el aumento de las pérdi-
das en los periodos de inactividad (consumo del
combustible) y, en consecuencia, la disminución
del grado de rendimiento de la instalación.
Nota
En el caso de instalaciones en las que ya exista
una chimenea (construcción antigua o remodela-
da), consulte en primer lugar a un deshollinador
cualificado.
Para conocer los datos técnicos relativos a la
medición de la chimenea en los siguientes ejem-
plos de instalación (temperatura, volumen, con-
centración de humos), consulte el capítulo Infor-
mación técnica de la caldera Pelletti Maxi.
32
THES1972 V 1.0 08/09
8.2 Ejemplo de instalación dependiente del aire
del entorno
En la caldera de pellets, el suministro del aire de combus-
tión tiene que disponer del suficiente espacio. Por ello,
deberá estar prevista una salida para el aire de combustión
de, como mínimo, 170 cm
Los tubos deben ser dimensionados de acuerdo con
los métodos de cálculo fluido-dinámicos. La sección reque-
rida puede estar dividida como mucho en dos aberturas o
tubos (Ilustr. 8.1).

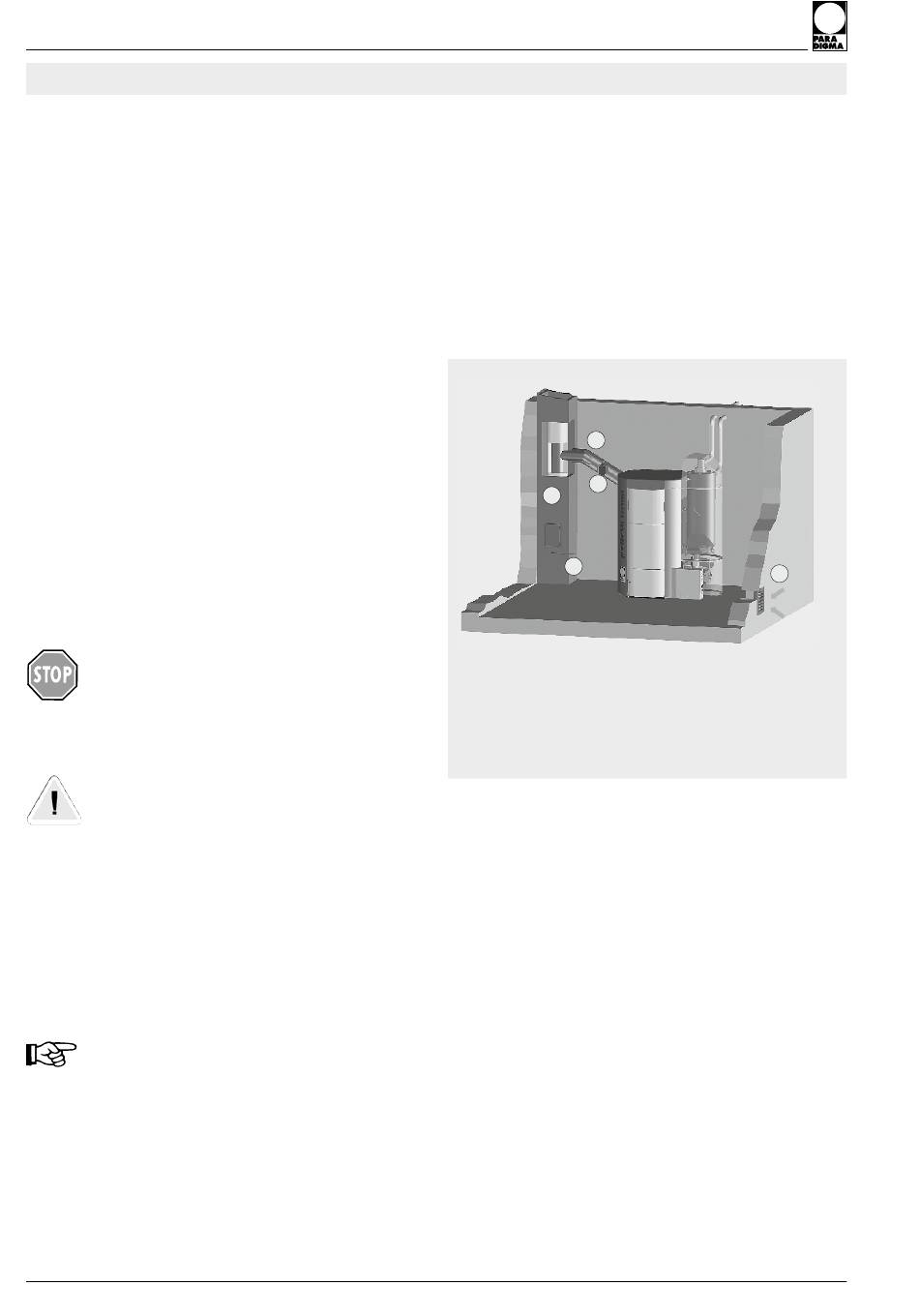

Tipo de funcionamiento: dependiente del aire del entorno
2
3
1
4
1 Instalación de evacuación de humos (resistente a la humedad)
2 Aislamiento térmico del tubo de conexión
3 Limitador del tiro de la chimenea
4 Evacuación de la condensación
5 Apertura del aire de alimentación (170 cm
Ilustr. 8.1
© by Paradigma Energie- und Umwelttechnik GmbH & Co. KG. Sujeto a cambios técnicos.
con apertura al aire libre.
2
5
)
2
