46/76 Bosch Rexroth AG
1. Scollegare sempre l'alimentazione
elettrica della parte dell'impianto
coinvolta, prima di montare il modulo
interfaccia IMmtcp.
2. Inserire il modulo interfaccia IMmtcp nello
slot predisposto sui componenti del
sistema fino alla battuta (esempio in
Fig. 2).
3. Serrare a fondo le viti torx fino a che non
siano perfettamente a paro del pannello
frontale. Girando le viti la scheda a
circuito stampato viene bloccata.
Solo dopo avere avvitato saldamente il
modulo interfaccia il bloccaggio è
completo (ved. Fig. 3).

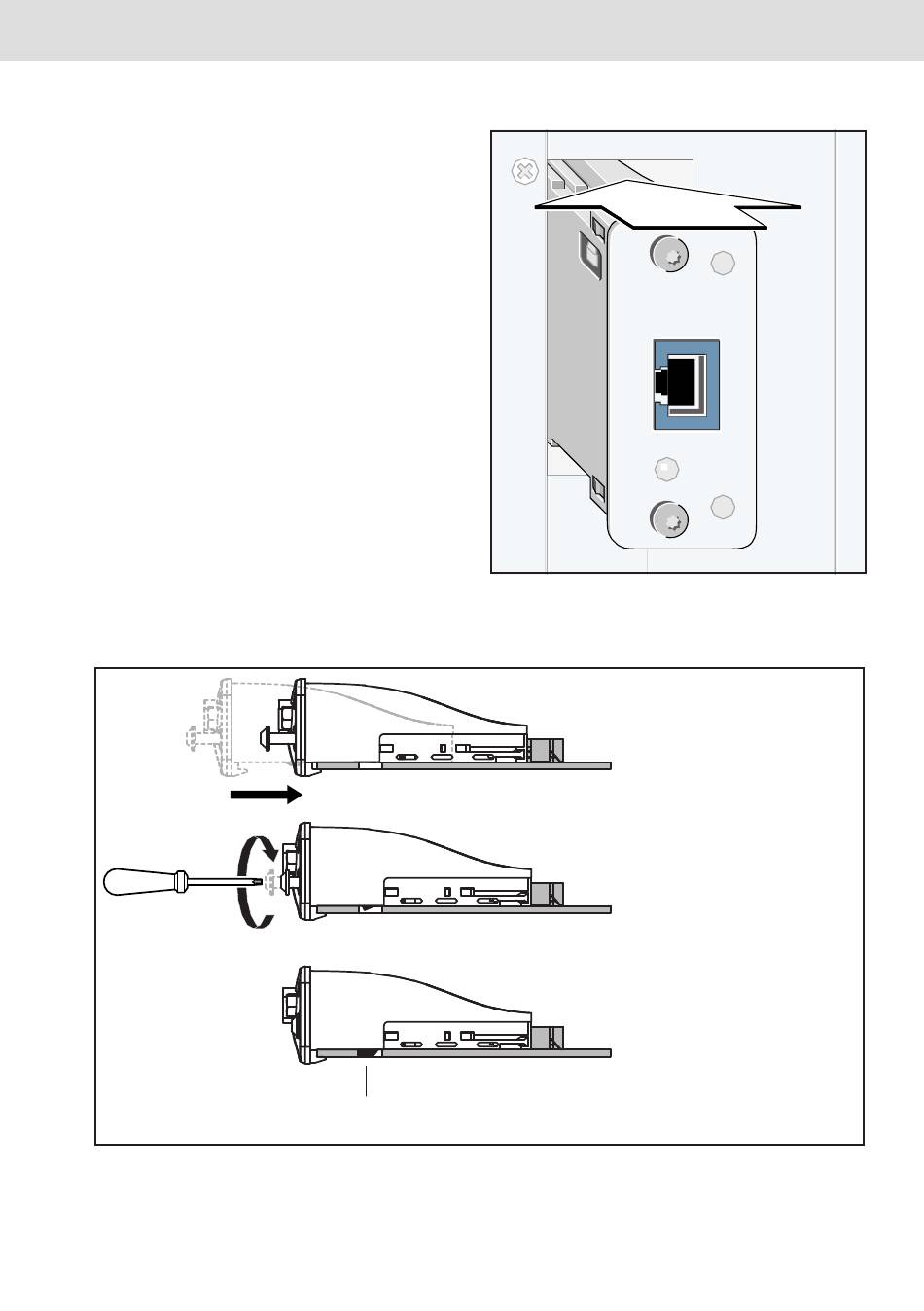

Fig. 3: Modalità di bloccaggio
1 Bloccaggio
IMmtcp | 3 609 929 B65/2008-09
Fig. 2: Esempio: Inserimento del modulo
1
interfaccia
