Realice los pasos siguientes para la correcta instalación de su receptor.

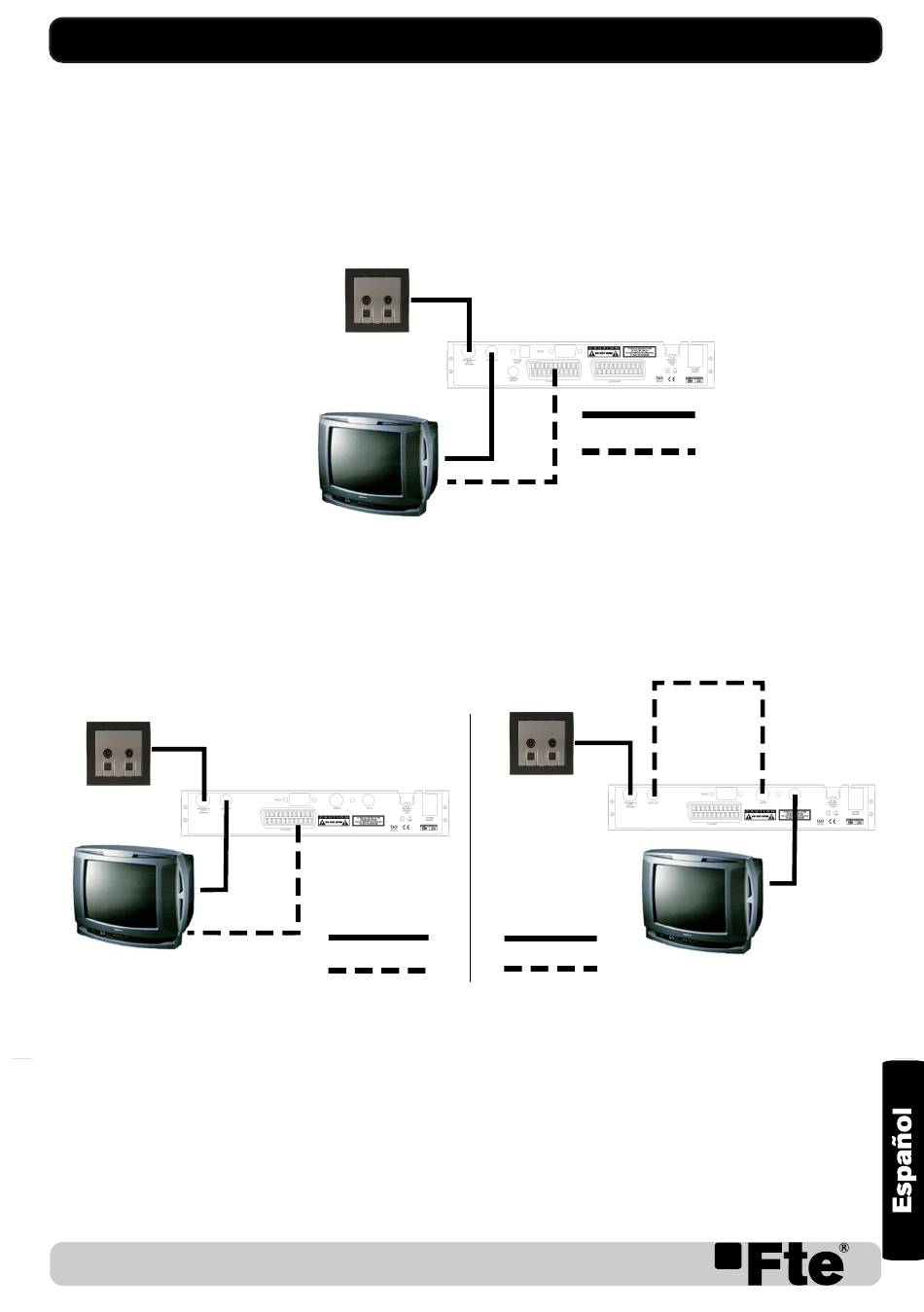

Paso 1: Conexiones
Conecte la entrada " Antenna Input" del receptor a la salida de la toma de antena de su vivienda
(TV), y la salida del receptor indicada como "Loop out", a la entrada de antena de su televisor
tal y como se muestra en la imagen.
Sin modulador (MAX T150):
El receptor no tiene modulador interno, por ello será imprescindible conectarlo con su televisor
mediante un cable euroconector.
Con modulador (MAX T160):
Esquema 2
La señal del receptor se modula en un canal de RF y se envía a su televisor por el propio cable
de antena. Para modificar los parámetros del modulador lea el punto 5.2 del manual.
Si desea realizar la conexión con la televisión por euroconector siga las indicaciones del
esquema 3.
MANUAL DE INSTALACIÓN RÁPIDA
Cable coaxial de antena*
Euroconector*
*no suministrado
Cable coaxial de antena*
Euroconector*
*no suministrado
Esquema 1
Cable coaxial de antena*
Conexión del modulador
*no suministrado
1
Pag.
Esquema 3
