Montaje e instalación

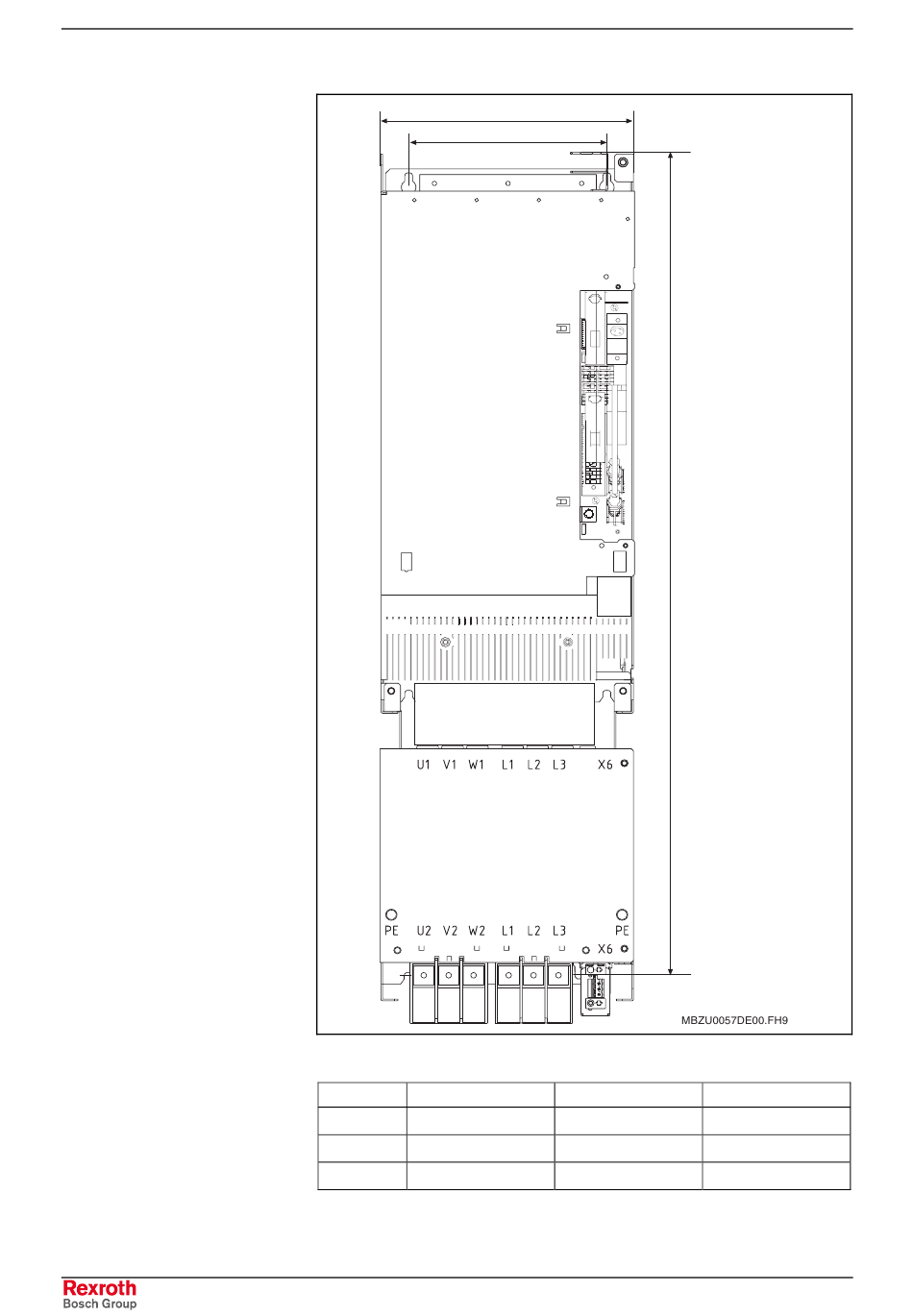

Fig. 6-23: Ejemplo de montaje HCS03.1E-W0100 0150 0210 / filtro de motor
HCS03.1E- Alto
W0100 720
W0150 720
W0210 780
Fig. 6-24: Tabla de medidas para el ejemplo de montaje HCS03.1E-.. / filtro de
motor HMF
B
B1
Ancho
225
225
350
DOK-INDRV*-FU*********-IB01-ES-P
Rexroth IndraDrive
H
B1
175
175
250
