Instructions De Câblage - Code 3 CD5051VDL Serie Instrucciones De Instalación Y Operación

FIGURE A

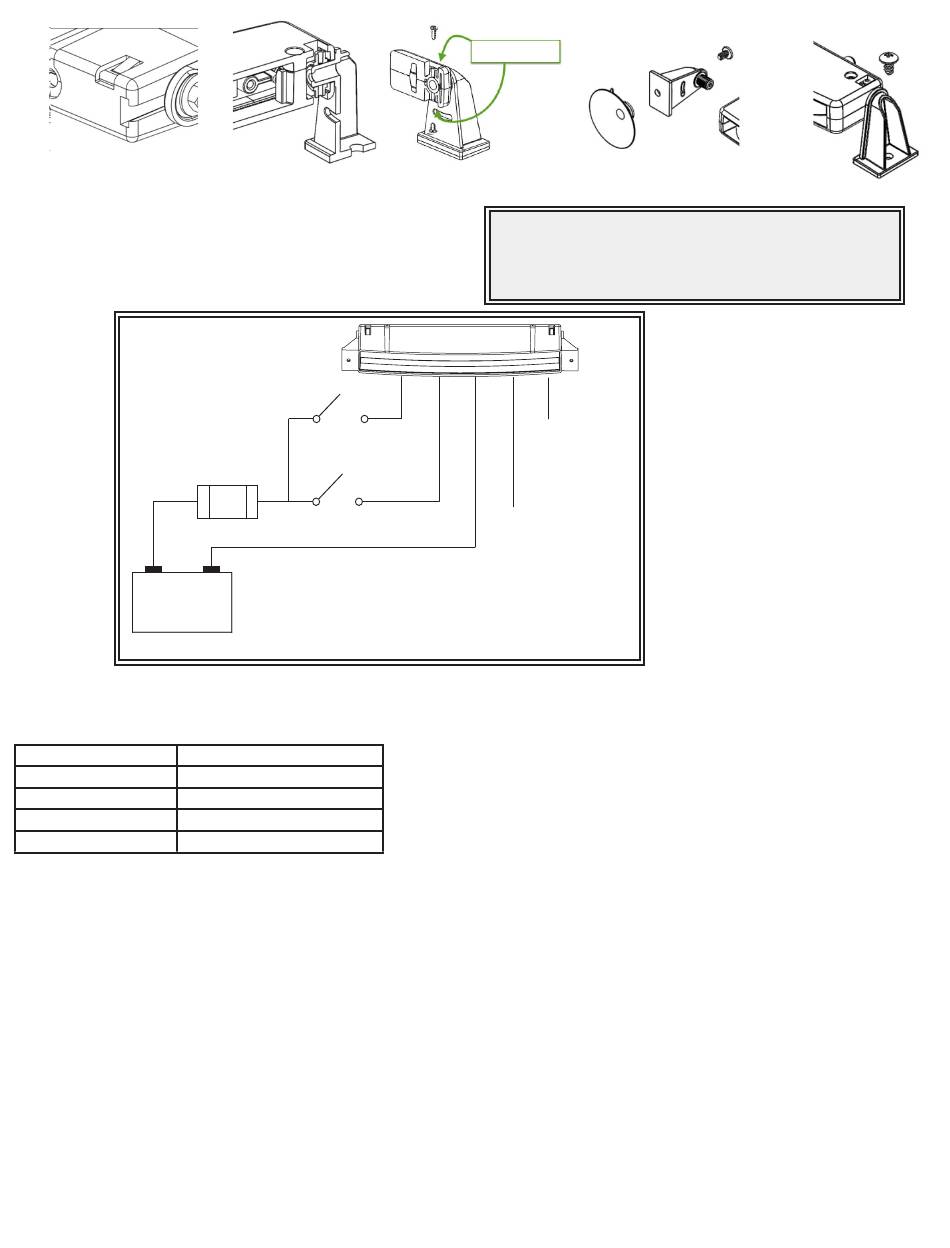

Instructions de câblage:
Tout le câblage doit être toronné et d'un calibre minimal de
20 AWG. La ligne positive doit être dotée d'un fusible en
ligne à action retardée de 3 A pour chaque DEL
directionnelle, comme illustré à la FIGURE 9. Isolez les fils
jaune et bleu lorsqu'ils ne sont pas utilisés.
+
Sélection du schéma de clignotement:
Pour sélectionner un effet de clignotement, mettez sous tension les fils ROUGE ou BLANC ou les fils ROUGE et BLANC.
Appliquer le fil bleu sur le fil noir pour modifier le schéma de clignotement:
Temps de poussée Fonction
0 à 1 secondes prochain schéma
1 à 3 secondes schéma précédent
3 à 5 secondes schéma d'usine par défaut
plus de 5 secondes dernier schéma
Fonction de réglage de l'intensité:
Connecter le fil bleu au fil d'alimentation rouge.
Synchronisation:
La série CD5051VDL est capable de se synchroniser avec d'autres produits CODE 3 compatibles en suivant ces étapes:
1.Régler le schéma de clignotement souhaité sur chaque unité individuellement. Il est aussi fortement recommandé d'utiliser
le même style d'effet de clignotement sur toutes les unités pour produire l'avertissement le plus efficace. Remarque : les
phases A et B pour chaque style d'effet de clignotement dans le tableau indiquent la synchronisation relative entre les unités
branchées dans une installation synchronisée. Pour fonctionner simultanément, chaque unité doit être réglée sur la même
phase (A + A ou B + B); pour fonctionner en alternance, les unités doivent être réglées pour sur des phases opposées (A + B ou B + A).
2.Brancher les fils de synchronisation jaunes ensemble et vérifier que les unités clignotent de manière synchronisée comme
prévu. Si l'effet d'une unité semble incorrect, le fil bleu de sélection de l'effet peut être utilisé pour faire défiler les effets
précédents ou subséquents sur cette unité jusqu'à ce que l'effet correct soit sélectionné. REMARQUE : cette mesure modifie
uniquement l'effet d'une unité et ne touche pas aux autres unités branchées au fil de synchronisation jaune.
FIGURE B
Commutateur
(fourni par
l'utilisateur)
Commutateur
(fourni par
FUSIBLE EN LIGNE
l'utilisateur)
(FOURNI PAR
L'UTILISATEUR)
NOIR-MASSE
-
FIGURE 9
Insérer la vis dans l'un
des trous ou dans
les deux.
FIGURE C
IMPORTANT!:
sécurité et doit être branché à son propre point
d'alimentation protégé par fusible pour garantir son
fonctionnement continu en cas de défaillance
d'un autre accessoire accesorio eléctrico falla.
BLANC- JAUNE -
POSITIF Synchronisation
ROUGE - POSITIF
BLEU -
Sélection du modèle de flash
(momentané au sol)
(+) Fonction de réglage de
l'intensité
FIGURE D
Cet appareil est un dispositif de
FIGURE E
Page 4 sur 6
