6-8 Módulos PLC MTS-P01.2 y MTS-P02.2
6.4
Puesta en servicio
Montaje
Ajuste de direcciones
OFF
ON
MTS-P0*.2
MTA200
El módulo MTS-P se introduce en una ranura de BUS ISA libre (ranura)
de su PC industrial. A ser posible, el módulo se debería fijar con el
soporte adjunto para evitar el aflojamiento de la tarjeta por choques y
vibración. En los aparatos Bosch Rexroth BTV 20/30, esto se realiza con
un travesaño en el cual se atornillan los módulos con el soporte previsto
al efecto y se mantienen en su posición. El soporte forma parte de los
módulos MTS-P0*.2 configurados.
Antes de poder introducir el módulo MTS-P en el PC, se tienen que
realizar algunos preparativos para la puesta en servicio que se explican
en los siguientes capítulos.
Nota:
Según la configuración, es decir, módulos PC/104 adicionales,
un módulo MTS-P puede ocupar hasta 5 ranuras en un PC
industrial (p. ej. BTV 20/30).
Generalidades
Antes de introducir el módulo MTS-P en un Bosch Rexroth BTV 20/30 o
un PC industrial, se tiene que efectuar el direccionamiento. Esto se
realiza a través del interruptor DIP representado en Fig. 6-8 , en función
del tipo de control (maestro/esclavo).
p. ej. 1º MTS-P
(estado de entrega)

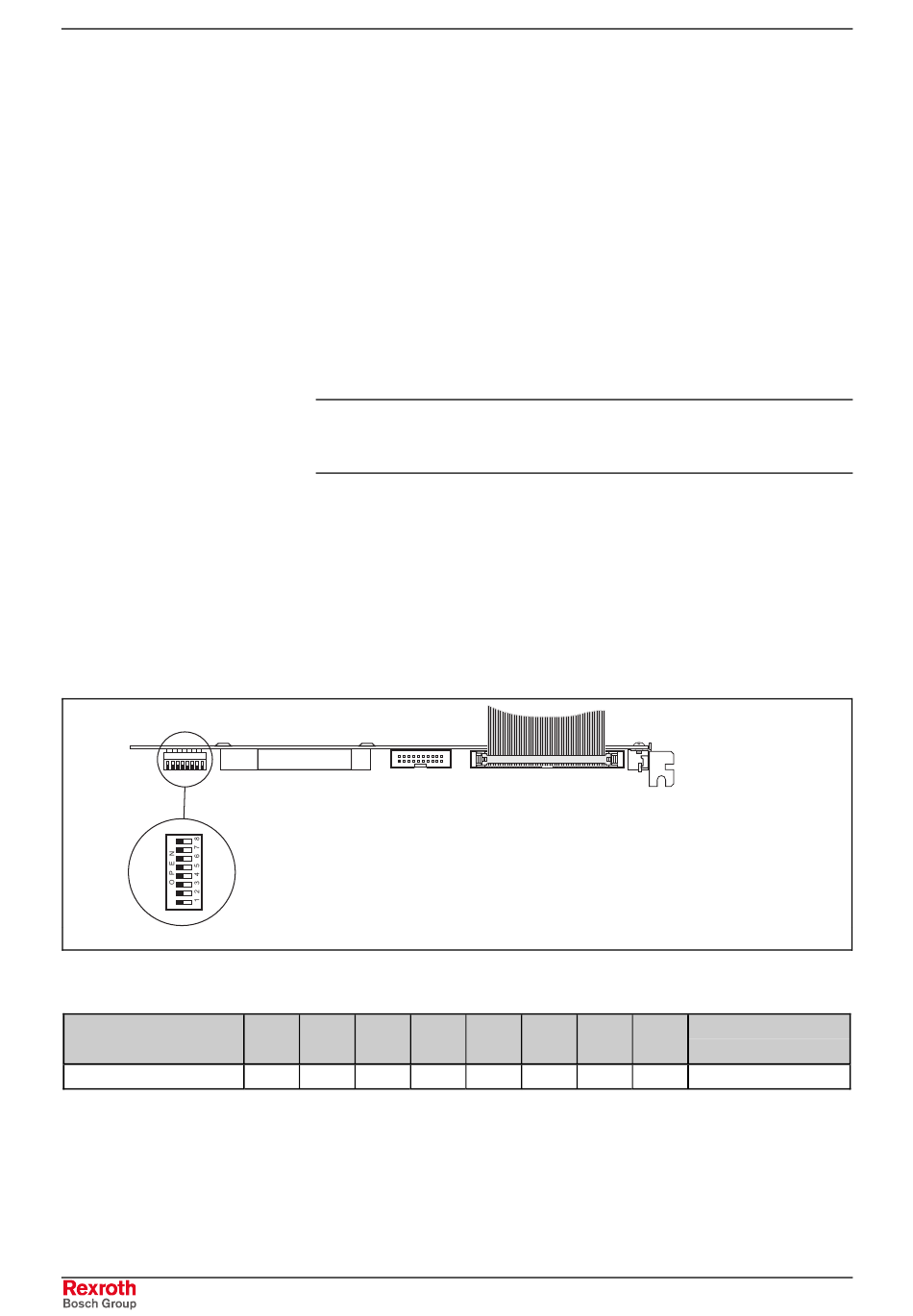

Fig. 6-8:
Situación del interruptor de direccionamiento
1
2
3
OFF
OFF
OFF
Fig. 6-9:
Configuración del interruptor DIP de los módulos MTS-P0*.2
4
5
6
OFF
OFF
OFF
OFF
Rexroth BTV 20.4A
Módulo PLC
MTS-P01_Adress.FH7
7
8
Dirección I/O
(hex)
OFF
$31C
DOK-MTA200-BTV20.4A***-PR01-ES-P
