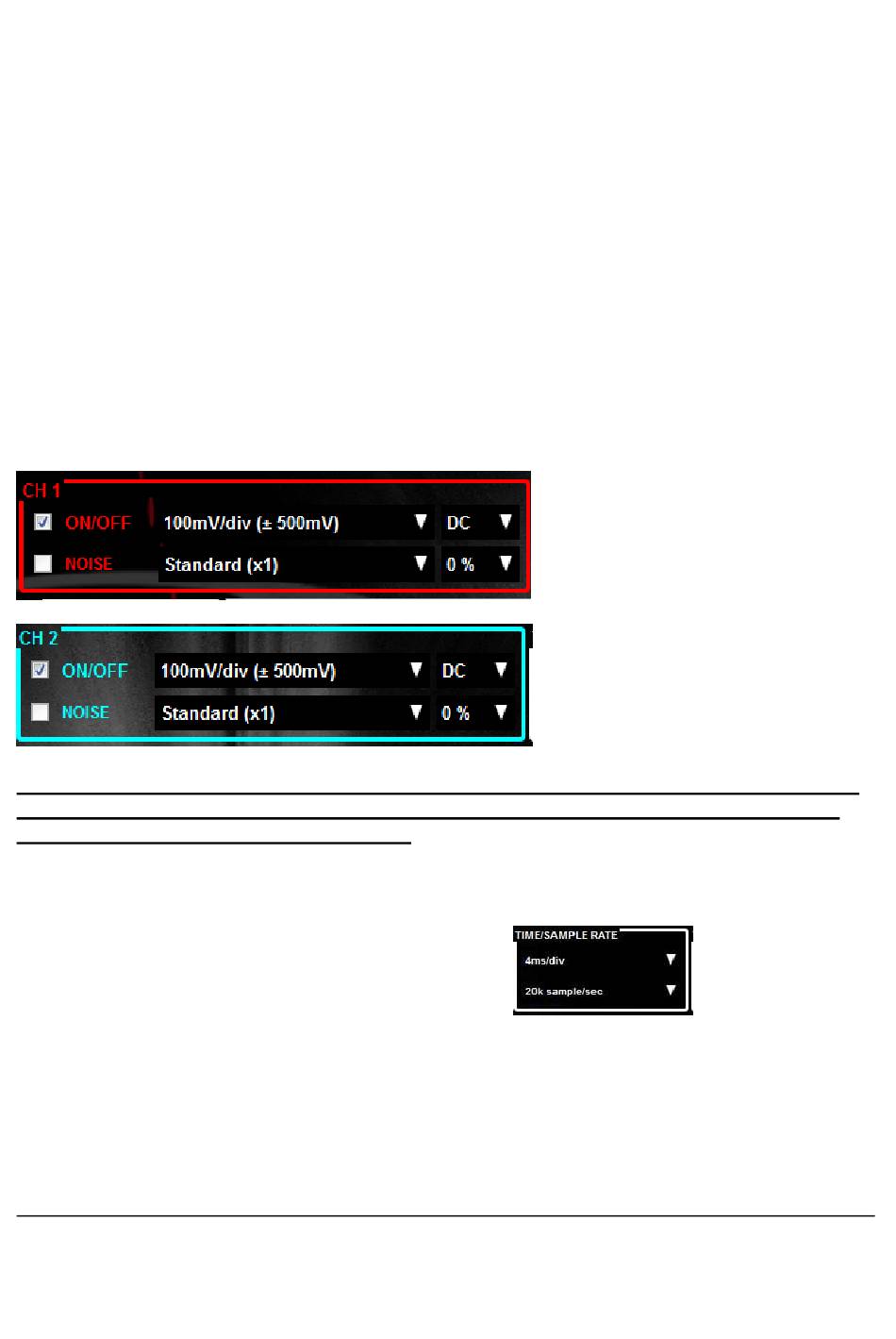

Osciloscopio - Parámetros
•
ON/OFF. Bandera para activar/desactivar el seguimiento en pantalla
•
DC/AC. Permite seleccionar el acoplamiento de entrada. Seleccione entre en
acoplamiento «DC» y el «AC». Al seleccionar el acoplamiento AC, se introduce un
capacitor en el canal de entrada para eliminar la parte de DC de la señal.
•
Amplitud. Permite seleccionar el rango máximo de señales presentes en la
pantalla. Los valores posibles son: ±500 mV(100 mV/div),±1 V(200 mV/div),
±2V(0,4 V/div), ±5 V(1 V/div), ±10 V(2 V/div), ±20 V(4 V/div), ±50 V(10/div), ±100
V(20 V/div).
•
Compensación. Permite seleccionar la compensación para mostrar la señal en
una posición vertical diferente.
Una FLECHA AZUL o ROJA en la parte superior o en la parte inferior de la pantalla
indica que la señal eléctrica está presente, pero la amplitud de la señal es mayor
que el valor de amplitud seleccionado.
Osciloscopio - Parámetros de tiempo
•
TIEMPO/DIV. Configure la escala de tiempo.
Los valores posibles son: 200 ns/div, 400 ns/div, 1 us/div, 2 us/div, 4 us/div, 1 ms/div, 2
ms/div, 4 ms/div, 10 ms/div, 20 ms/div, 40 ms/div, 100 ms/div, 200 ms/div, 400 ms/div, 1
s/div, 2 s/div, 4 s/div, 10 s/div. Preste atención a la escala mayor, ya que el periodo de
actualización podría ser mayor a 1 s. Para las escalas de 400 ms/div, 1 s/div, 2 s/div, 4
s/div, 10 s/div y 20 s/div el software se programa automáticamente en la «modalidad
rodada». Esta modalidad rodada significa que la pantalla se actualiza de manera rodada
porque el tiempo lo permite.
Todas estas escalas se han preparado sin utilizar un «software de equivalencia temporal»
