18
6.1
Tabla de tuberías
Revise la tabla de tuberías a continuación y siga las sugerencias para obtener resultados óptimos.
La tabla muestra la longitud corriente arriba y corriente abajo dependiendo de la instalación. En lo
posible, use la longitud anterior recomendada antes del medidor. En lo posible, use la longitud
posterior recomendada después del medidor. El flujo de gas en las tuberías sigue ciertas reglas, las
cuales deben ser consideradas para para el óptimo resultado de las mediciones. En algunos casos,
la longitud corriente arriba debe ser más larga y, en otros, puede ser más corta.
Los valores mostrados son mínimos. En lo posible, elija una longitud de tubería mayor
antes del instrumento. Las longitudes de tubería anterior y posterior son utilizadas
como guía en la industria, pero no garantizan la obtención del «valor correcto». Sea
siempre cuidadoso y determine sus propios valores a partir de sus mediciones en la
práctica.

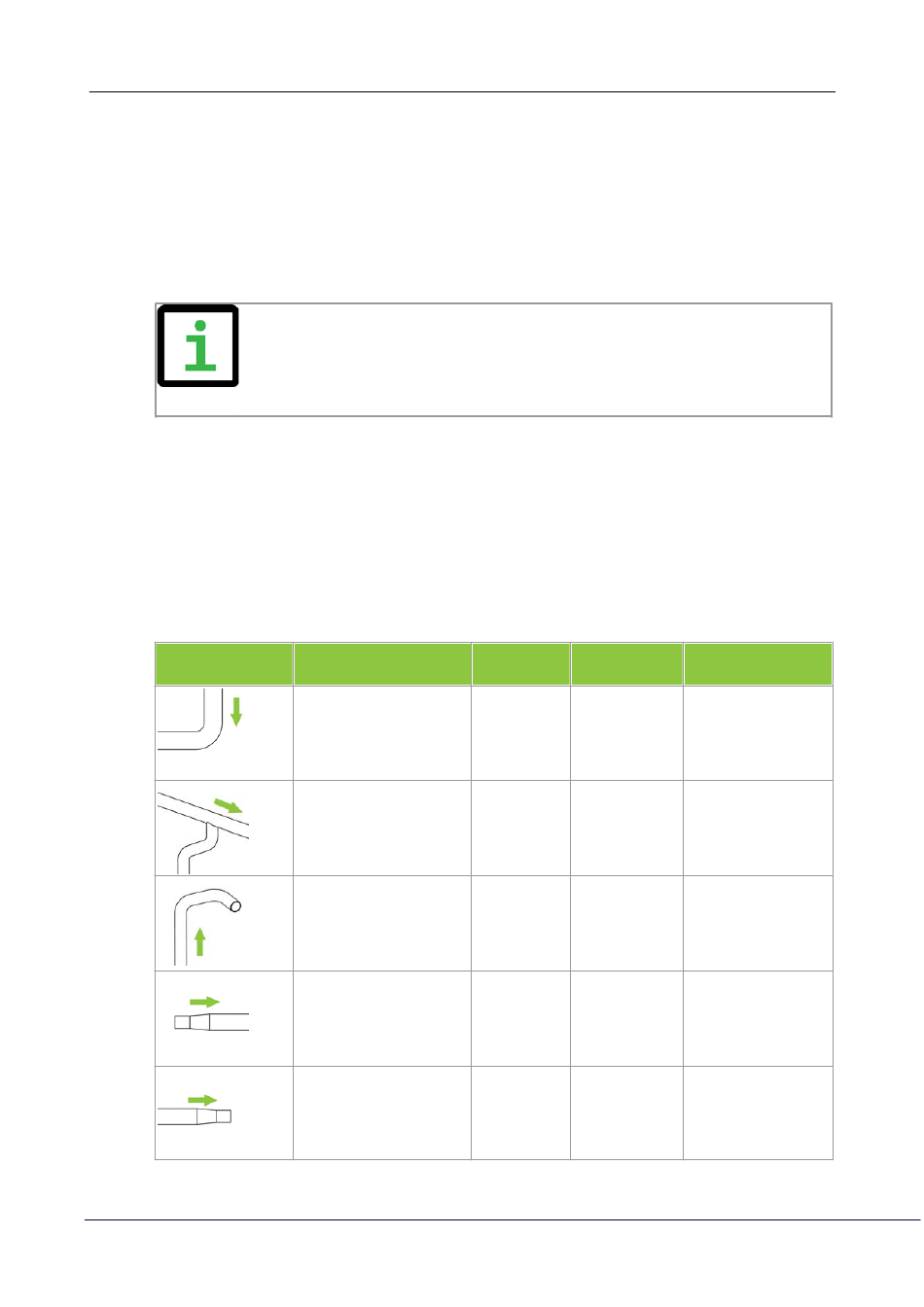

Tabla de tuberías
La siguiente tabla muestra una guía para las distancias adecuadas entre objetos ubicados corriente
arriba y abajo y el VPFlowScope DP. La longitud corriente arriba es la distancia entre el último
objeto diferente a tubería recta y el VPFlowScope DP. Si la tubería anterior es recta y las
distorsiones se presentan corriente abajo del VPFlowScope DP, se puede usar la columna de
«distancia posterior» como referencia. En situaciones complejas, con múltiples objetos antes y
después del medidor, se debe considerar la posibilidad de cambiar la ubicación. Esta tabla es una
guía práctica y no constituye un modelo científico exacto. En la práctica, las situaciones pueden
tener múltiples fuentes de distorsión. Por consiguiente, VPInstruments no asume responsabilidad
alguna por su exactitud.
Ilustración
1= Diámetro interno; 2= Distancia mínima
© 2020 VPInstruments | MAN-VP-SDP-SP | Revisión:1903 | Fecha:04-06-2020
Descripción
Codo simple
Alimentadores de
geometría compleja
(troncal)
Codo doble, múltiples
codos uno tras otro
Cambio de diámetro, de
menor a mayor (gradual o
instantáneo)
Cambio de diámetro, de
mayor a menor (gradual,
entre 7 y 15 grados)
Longitud
Longitud
2
2
anterior
posterior
30 * D1
10 * D1
40 * D1
10 * D1
40 * D1
10 * D1
40 * D1
5 *D1
10 * D1
5 * D1
Efecto
Perfil de flujo
distorsionado
Distorsión del perfil
de flujo
Distorsión del perfil +
giro
Flujo en forma de
chorro
Perfil de flujo
aplanado
