Paso 9 - Adaptador Olímpico - Movement Bolt plate loader Manual Del Usuario

MONTAGEM
ARMADO

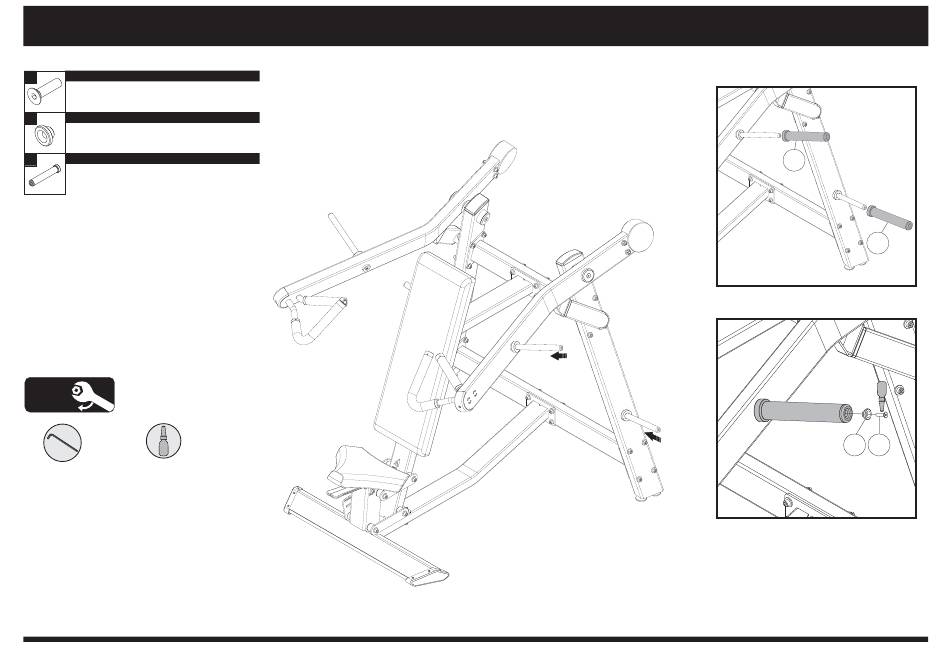

PASO 9 - ADAPTADOR OLÍMPICO
PASSO 9 - ACESSÓRIO - ADAPTADOR OLÍMPICO
14 NOME
NOMBRE
Tornillo Cab. Plana Hexag. Int Parafuso Cab. Chat. Sext. Int
M8X30
15 NOME
NOMBRE
Buje del adaptador
Bucha do adaptador
16
NOME
NOMBRE
Adaptador Olímpico
Adaptador Olímpico
1 - Remova os batentes de borracha (13) dos
1 - Lugar los batientes de goma (13) del so
suporte das anilhas.
porte de las anillas.
2 - Posicione o adaptador olímpico (16) nos
2 - Coloque el adaptador olímpico (16) en el
suporte das anilhas
soporte de las anillas
(Figura 7-1)
(Figura 7-1)
3 - Por fim trave o adaptador olímpico usando a
3 - Por último, bloquee el adaptador olímpico
bucha do adaptador (15) e o parafuso cabeça
utilizando el buje del adaptador (15) y el tor -
chata (14).
nillo de cabeza plana (14).
(Figura 7-2).
(Figura 7-2)
100%
Adesivo Trava Rosca Adhesivo Traba Rosca
Herramientas Ferramentas
Torque medio
Torque médio
Allen 6 mm Allen 6 mm
Qtd
Cantidad
4x
Cantidad Qtd
4x
Qtd
Cantidad
4x
-
17
Figura 7-1
Figura 7-1
16
16
Figura 7-2
Figura 7-2
15 14
