Folleto técnico | EKE 400
Métodos de cálculo de la referencia de recalentamiento
En el modo de recalentamiento, el controlador controlará
el recalentamiento para que sea estable y se mantenga más
cerca de la referencia de recalentamiento. Esto permite aprovechar
de manera óptima el intercambiador de calor y, por tanto,
la capacidad de refrigeración. Si el recalentamiento es demasiado
bajo, el caudal en expansión se reduce y el recalentamiento
será más alto.
La referencia de recalentamiento se puede calcular
siguiendo estos 3 métodos distintos:
MSS (Recalentamiento estable mínimo)
El algoritmo de control de recalentamiento intentará regular
el recalentamiento hasta el mínimo valor estable entre
el ajuste de recalentamiento mínimo, «Mín. SH»,
y el ajuste de recalentamiento máximo, «Máx. SH».
Recalentamiento LoadAP
LoadAP es una abreviatura de «referencia en función de la carga».
LoadAP ajustará la referencia para que sea más alta si la carga es
más alta. La carga se indica mediante el OD de la válvula. LoadAP
es una especie de curva MSS preprogramada.
Este método proporciona una referencia SH sólida y, en muchos
casos, puede ser la mejor opción para los sistemas.
Recalentamiento fijo
Esta característica se utiliza en un sistema donde se requiera
un recalentamiento fijo estable mínimo.
• MSS - Parámetro N01, modo de ref. SH ajustado como:
Ctrl SH adaptativo
• MSS - Parámetro N01, modo de ref. SH ajustado como: Ctrl en
función de la carga
• Recalentamiento fijo - Parámetro N01, modo de ref. SH ajustado
como: Ref. SH fija

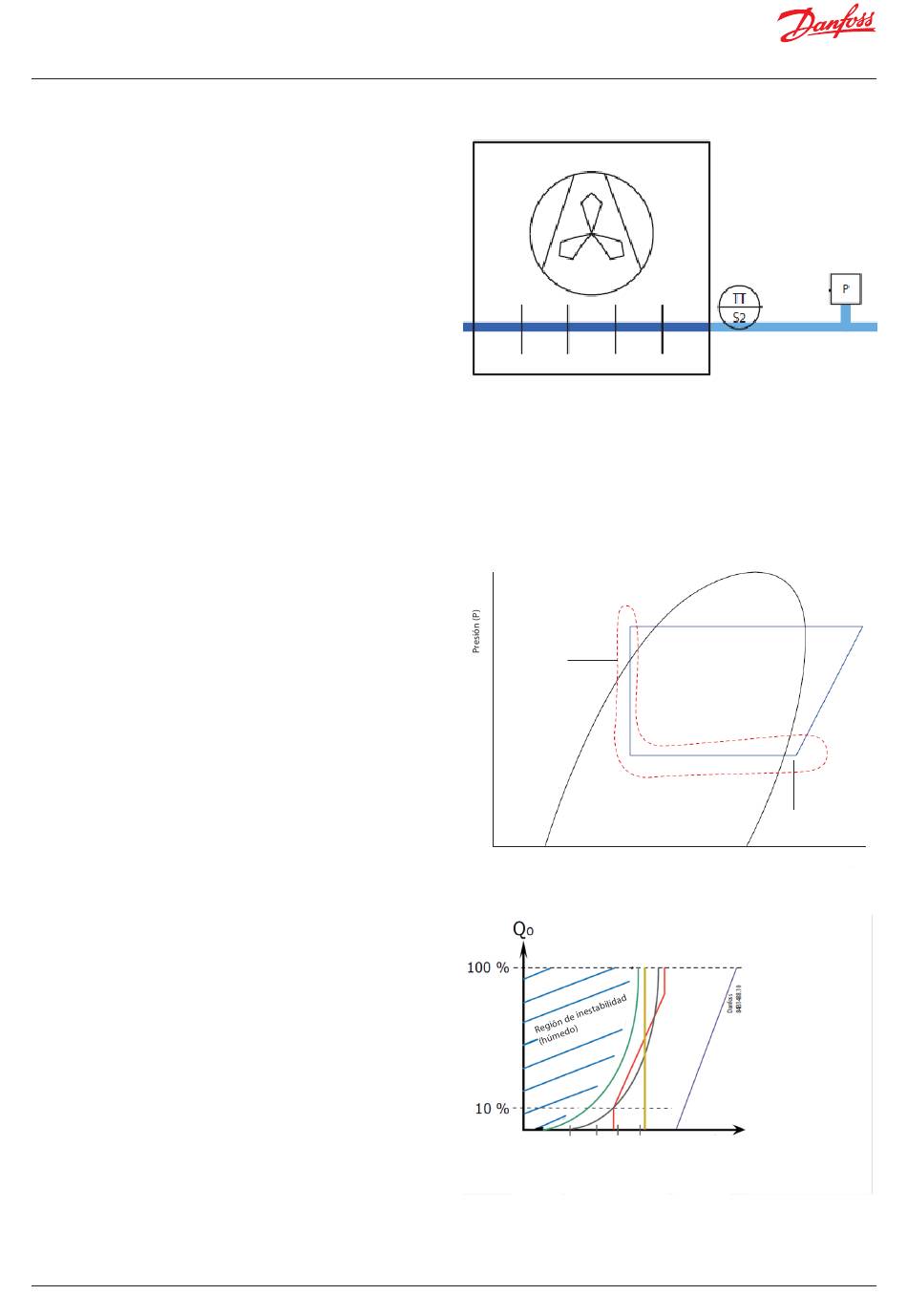

Comparación entre referencia SH
Véase el gráfico a la derecha
© Danfoss | DCS (ms) | 2021.01
Recalentamiento real = S2 - T0
TT, S2: Sensor de temperatura Pt1000
P: Transmisor de presión
P se puede mostrar en [Bar] o en [psi]
Si un refrigerante se introduce en el parámetro «r20,Refrigerante»,
la temperatura de evaporación calculada, convertida desde el
transmisor de presión, se llama T0 (o Te).
Rango de
funcionamiento
de EKE
LoadAP de
SH fija
MSS de
Danfoss
Danfoss
Referencia de
recalentamiento
Entalpía (H)
Recalentamiento (SH)
Control de SH
Válvula de expansión
de terceros
mecánica
AI306444073210es-000601 | 7
